Motor de Passo Nema 11 com redutor
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.
Aplicações:
O motor de passo NEMA 11 com redutor é uma solução leve que potencializa o torque e utilizado em diversos dispositivos nas áreas farmacêuticas, médicas e laboratórios. Aplicações que necessitam deslocamentos leves com suavidade e alta precisão. Otimizado para trabalhar com drivers de motores de passo digitais que permitem alta resolução. Dado a sua simplicidade e robustez os motores de passo Nema 11 com redutores são elementos de baixíssima manutenção e vida útil longa.
Motor Nema 11 com Redutor
- Código Kalatec (4950): KTC-28HS-51-0674-PG5.18
- Motor de Passo Nema 11
- Flange: 28×28 mm
- Tipo de Redutor: Micro Redutor Planetário
- Redução: 5,18:1
- Eficiência do Micro redutor: 85%
- Comprimento Total Carcaça Motor + redutor (L): 80,2 mm
- Comprimento dos fios: 305 mm
- Diâmetro do Eixo saída Redutor: 5mm
- Passo em Ângulo: 1,80
- Fase: 02 fases
- Torque Estático Bipolar do Motor: 11Ncm (1,2 Kg.cm)
- Holding Torque Após Redução: 50Ncm
- Quantidade de Fios: 4 fios
- Corrente: 0,67A/fase
- Resistência: 9,2?
- Indutância: 7,2mH
- Inercia: 18 g.cm2
- Temperatura Ambiente: -20 a +50oC
- Temperatura Máxima de Operação: 80oC
- Resistência de isolamento: 100M? , 500VDC
- Máxima Força Radial: 35N
- Máxima Força Axial: 25N
- Folga Axial: 0,3mm (450 gramas)
- Folga Radial: 0,07mm (450 gramas)
- Máxima Folga Redutor: ? 1.5 grau
- Peso Total: 310 gramas
- Driver Digital indicado: 2DM420
- Opção do Motor sem o redutor: KTC-28HS-51-0674
Qualidade:
100% testados na fábrica e garantia KALATEC: 30 anos de história e número 01 em vendas de Motores de passo no Brasil. Certificação: CE, ROHS, ISO9001 – Motores de Passo Kalatec estão em projetos aprovados no IPT e certificados na ANVISA.

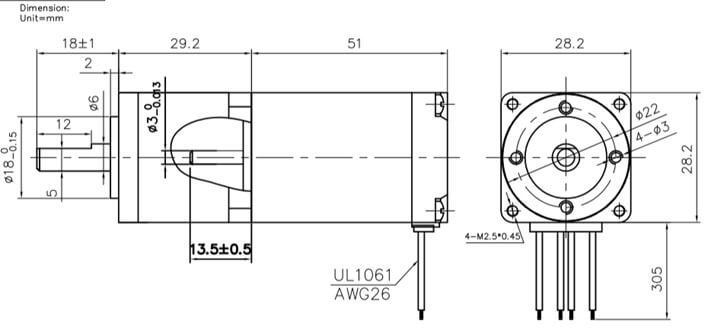

Dimensões Motor de Passo Nema 11 com redutor
DIMENSÃO MOTOR DE PASSO NEMA 11 com redutor
Ligação Motor de Passo NEMA 11
