Motor de Passo Nema 14
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.
Aplicações:
O motor de passo NEMA 14 é um modelo comercial compacto, leve, e utilizado em diversos dispositivos nas áreas farmacêuticas, médica e laboratórios. Aplicações que necessitam deslocamentos leves com suavidade e alta precisão. Otimizado para trabalhar com drivers de motores de passo digitais, alcança alta resolução. Dado a sua simplicidade e robustez os motores de passo são elementos de baixíssima manutenção e vida útil longa.

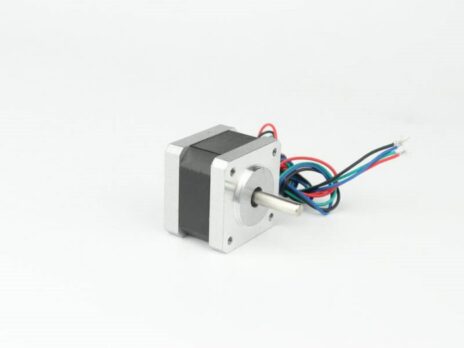

Motor de Passo 35HS42
- Código Kalatec: KTC-35HS42-1004F
- Motor de Passo Nema 14
- Flange: 35×35 mm
- Comprimento do corpo do motor (L): 42 mm
- Comprimento do cabo: 300mm
- Diâmetro do Eixo: 5mm
- Passo em Ângulo: 1,80 (200PPR)
- Fase: 02 fases
- Torque Estático Bipolar: 22Ncm (2,3 Kg.cm)
- Quantidade de Fios: 4 fios
- Corrente: 1,0A/fase
- Resistência: 3,8?
- Indutância: 3,5mH
- Inercia: 23 g.cm2
- Temperatura Ambiente: -20 a +50oC
- Temperatura Máxima de Operação: 80oC
- Resistência de isolamento: 100M? , 500VDC
- Máxima Força Radial: 28N
- Máxima Força Axial: 10N
- Folga Axial: 0,08mm (450 gramas)
- Folga Radial: 0,02mm (450 gramas)
- Peso: 200 gramas
- Driver Digital indicado: 2DM420
Qualidade:
100% testados na fábrica e garantia KALATEC: 30 anos de história e número 01 em vendas de Motores de passo no Brasil. Certificação: CE, ROHS, ISO9001 – Motores de Passo Kalatec estão em projetos aprovados no IPT e certificados na ANVISA.

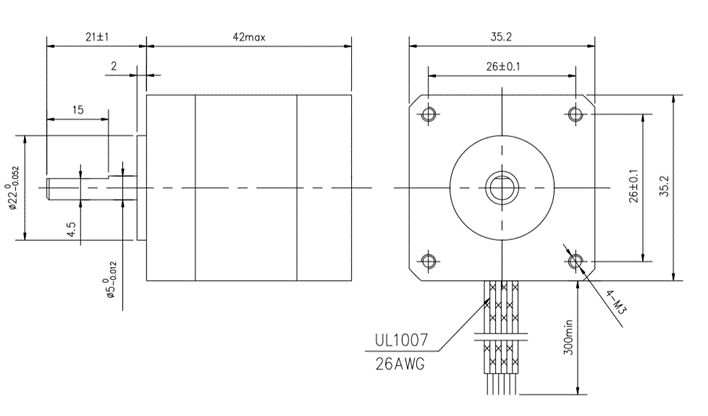

Dimensão do Motor Nema 14
Ligação Elétrica do Motor
ligação Motor de Passo ktc-35hs42
