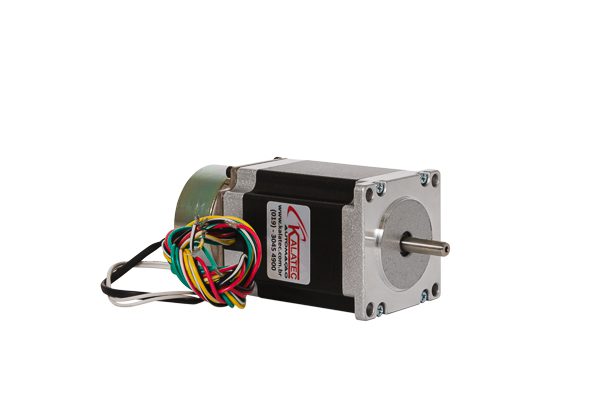

Motor de Passo Nema 23 com Freio
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.
Aplicações:
O motor de Passo com freio eletromagnético está disponível para os modelos Nema 23 e Nema 34. De uma forma bem simples a atuação do freio 24V permite o uso em aplicações em eixos verticais com fuso de esferas nas máquinas ferramentas de modo a garantir a sustentação da carga elevada com o motor de passo desenergizado.
Para obter a máxima performance, consulte também as opções de drives para motores de passo
Motor HT23-401-BRAKE
- Código Kalatec: KTC-HT23-401-BRAKE (5934)
- Motor de Passo Nema: 23
- Flange: 56mm
- Comprimento da carcaça: 75,5mm
- Passo em Angulo: 1,80
- Resolução: 200PPR
- Torque Estático Bipolar: 1,9Nm (19 Kg.cm)
- Quantidade de Fios: 08
- Ligações possíveis: Unipolar e Bipolar Serie e Bipolar Paralelo
- Corrente Unipolar: 3,0A/fase
- Corrente Bipolar Série: 2.1A/fase
- Corrente Bipolar Paralelo: 4.2A/fase
- Temperatura de Operação: -20 a +50 oC
- Classe de isolamento: Classe B (130 oC)
- Diâmetro do eixo: 6,35 mm (1/4?)
- Inércia: 480 g.cm2
- Peso do Motor: 1.2Kg
- Alimentação do freio: 24VDC
- Corrente do Freio: 160mA
- Holding Torque do Freio: 2Nm
