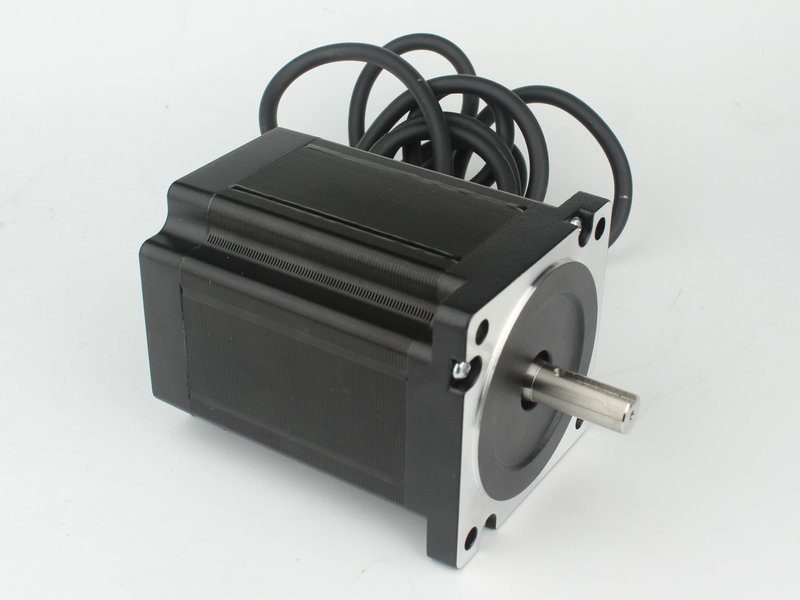

Motor de Passo 1.2 Grau
Tradicionalmente pouco utilizado, os motores de passo de 3 fases Nema 34 estão novamente presente em algumas máquinas importadas da China. A diferença entre motores de passo de 2 fases e 3 fases são bem sutis: Motores de 2 fases a resolução é 1,80 e nos motores de asso 3 fases a resolução é de 1,2o.
Essa diferença de resolução não significa que os motores 3 fases serão mais precisos, na verdade a resolução de um motor de passo é dado pelo driver de potência , em geral com resoluções de 200 a 51.200 pulsos por volta.
O uso de três fases inerentemente ajuda a reduzir a ondulação de torque e suavizar o desempenho do motor. Os motores de passo 3 fases também requer um driver de motor de passo de 3 fases. Em comparação com os motores de duas fases de 1,8 grau, o torque de baixa velocidade é um pouco menor. Os motores de passo 3 fases são usados onde movimentos precisos silenciosos e suaves são necessários. Um exemplo de boa aplicação para motores de passo 3 fases são sistemas de iluminação de alto desempenho. Esses holofotes precisam de movimento rápido e operação silenciosa para não atrapalhar a operação e máquinas de corte à laser onde requer máxima suavidade.
Principais Características:
- Código Kalatec: KTC-KML093-3F-J (6678)
- Motor de Passo Nema 34
- Flange: 86×86 mm
- Comprimento do corpo do motor (L): 113 mm
- Comprimento do cabo: 300mm
- Diâmetro do Eixo: 14 mm
- Resolução de 1,20
- Fase: 03 fases
- Torque Estático Bipolar: 6,0Nm (60 Kg.cm)
- Quantidade de Fios: 3 fios
- Corrente: 5,2 A/fase
- Resistência: 0,9?
- Indutância: 5,9mH
- Inercia: 3100 g.cm2
- Temperatura Ambiente: -20 a +50oC
- Temperatura Máxima de Operação: 80oC
- Resistência de isolamento: 100M? , 500VDC
- Máxima Força Radial: 220N
- Máxima Força Axial: 60N
- Folga Axial: 0,08mm (450 gramas)
- Folga Radial: 0,02mm (450 gramas)
- Peso: 3,5Kg
- Driver Digital indicado: KTC-3DM-7-J (6681)
Driver para Motor de Passo resolução1.20 grau
- Código Kalatec KTC-3DM7-J (Código Sistema 6681)
- Fases: 3 fases
- Corrente Nominal: 2.0 ~ 6.0A
- Corrente de Pico: 2.4A ~7.2A
- Alimentação: 24 ~ 80DC ou 24 a 60AC
- Resolução: 16 tipos entre 400 a 51.200 PPR

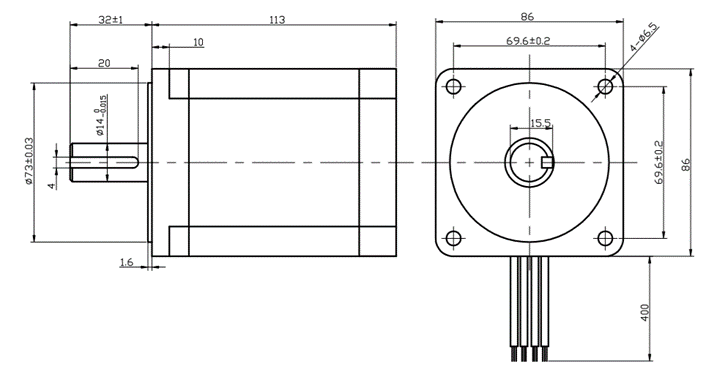

Dimensões do Motor de Passo:
Medidas
Motor de passo ângulo 1.2grau

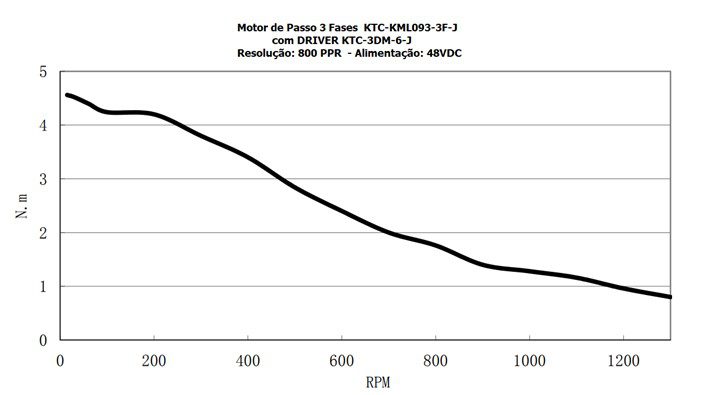

Curva de Torque x Velocidade
Curva do Motor de Passo de 3 fases 60Kg
