    Motor Spindle

    Início » Motor Spindle

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    O que é um  Motor Spindle?

    Motor Spindle é um motor de indução trifásico que se diferencia dos motores de indução comuns por suportar altas frequências.

    Comumente falando, motores de indução giram a 60Hz, já os Motores Spindle são otimizados com rolamentos cerâmicos e um ótimo balanceamento interno para alcançar  frequências de 300 e 400Hz. Ou seja, atuam acima da frequência padrão da rede de energia.

    A velocidade desses motores pode alcançar 18.000 ou 24.000 RPM – muito mais velocidade, quando comparado com os motores convencionais de dois, quatro ou seis polos.

    Solicite seu orçamento sem compromisso

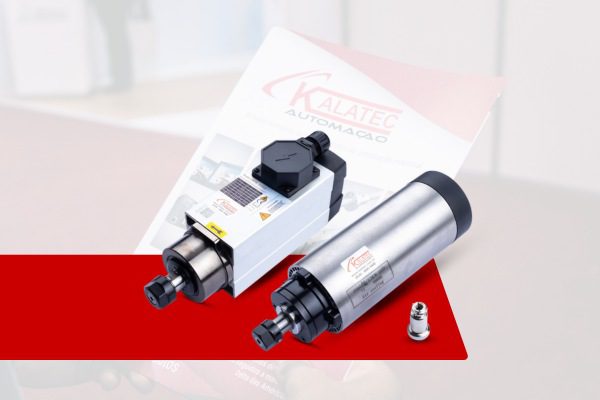

    MOTOR SPINDLE DE ALTA FREQUÊNCIA

    A qualidade de um Motor Spindle está associada diretamente à qualidade dos rolamentos e balanceamento do sistema. Graças a esses ajustes, é possível alcançar as velocidades de até 24.000 RPM.

    Os Motores Spindle usam inversores de frequência com variação de 0-400Hz para variar a velocidade, além de evitar a queima do estator. Com alto desempenho, este produto traz a eficiência necessária às árduas atividades industriais.

    Processos que exigem força e velocidade costumam contar com a capacidade de rotação e robustez deste tipo de motor elétrico. Entre suas principais aplicações, estão as atividades de usinagem, onde compõe máquinas CNC, tornos, fresadoras, routers, realizando o corte de acrílico, madeira, alumínio, etc.

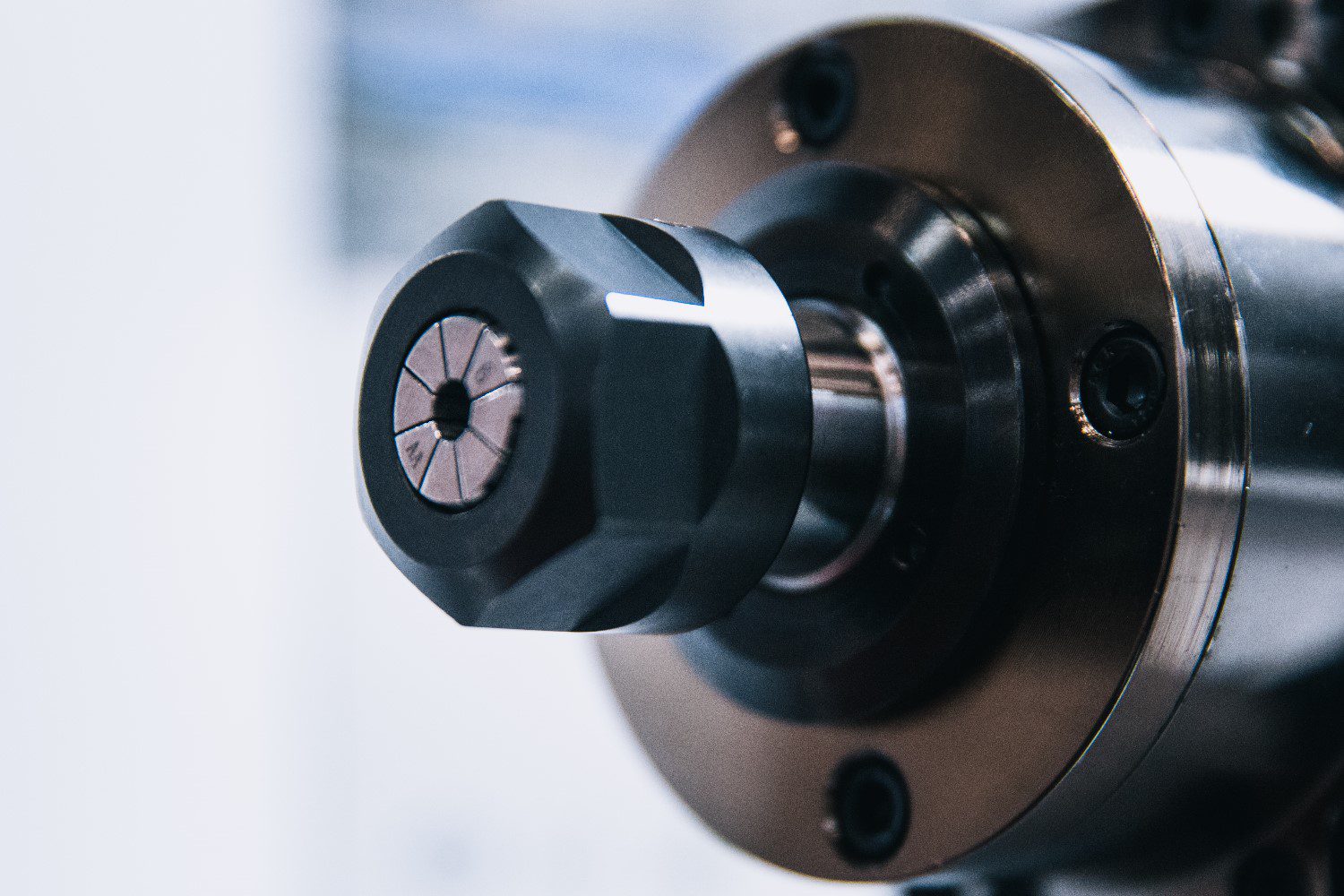

    O Spindle, também chamado de Motor de Fuso, Fuso Eletromecânico, Motor de Eixo ou Eletro-Spindle, é fabricado com refrigeração a ar (ventilador) ou a água.

    VANTAGENS DO SPINDLE MOTOR

    Além das rotações altamente elevadas, em comparação com motores elétricos universais, outro destaque é que o Spindle tem dimensões do conjunto estatórico reduzidas. Ou seja, mesmo compacto, tem torque e potência grandes.

    Trata-se de um equipamento moderno, ágil para aprimorar operações industriais. Seguro, permite o controle da velocidade por sistemas eletrônicos, mantendo uma confiável estabilidade.

    O motor tem características de baixa velocidade para rosqueamento rígido, permitindo dureza da ferramenta e rigidez do rolamento, possibilitando o uso para metais duros e cortes precisos em larga escala.

    Em comparação a motores assíncronos e sob as mesmas condições de potência, o Spindle economiza de 20 a 50% a mais de energia elétrica. E esse número cresce conforme a elevação da potência.

    Graças às suas características de baixa velocidade, o motor pode equipar máquinas novas ou antigas, garantindo uma grande faixa de aplicações.

    Modelo Potência (kW) Velocidade (RPM) Pinça
    GFD80-24Z-1.5 1.5 24.000 ER16
    GFD46-18Z-2.2 2.2 18.000 ER20
    GFD46-18Z-3.5 3.5 18.000 ER25

    CUIDADOS COM O PRODUTO

    Os cuidados com o Spindle devem começar desde a escolha do fornecedor. Este precisa realizar testes e fazer o balanceamento do produto, que ainda tem que ser instalado por profissionais com conhecimento em elétrica e segurança.

    O balanceamento é essencial para que os elementos girantes nos mancais tenham seu peso distribuído, sem forçar o equipamento, atendendo à norma ISO 21940-11.

    A recomendação é que o motor seja aplicado em local plano e o mais isento possível de vibrações e sujeira.

    A temperatura influencia o desempenho do produto, que pode ser danificado ao atuar sob temperatura menor que -20ºC ou maior que 40ºC. Por isso, o motor não deve ser instalado a mais de 1.000 metros acima do nível do mar e o elemento refrigerador (líquido, ar ambiente ou ar comprimido) deve ter até, no máximo, 40ºC.

    Muitas vezes operando como o componente principal de uma máquina, o Spindle exige manutenção adequada e frequente, com análise de todos os seus mecanismos, como eixos, pinças, enrolamentos e rolamentos.

    Tais avaliações contribuem para prolongar sua vida útil, evitar mau funcionamento e paradas para reparos.



    Principais perguntas sobre o motor Spindle

    Para que serve um motor spindle?

    O motor spindle, ou spindle motor, é essencial em aplicações industriais que exigem alta precisão e velocidade, como em máquinas CNC, fresadoras e routers. O motpr é utilizado para realizar cortes precisos em materiais como madeira, alumínio, latão e até aço carbono.

    A alta rotação, que pode chegar a 24.000 RPM, e a durabilidade desses motores de alta frequência tornam-os ideais para operações que demandam robustez e desempenho constante.

    Como funciona o spindle motor?

    O spindle motor funciona como um motor de indução trifásico, porém com características que permitem operar em frequências muito mais elevadas do que motores convencionais.

    Equipado com rolamentos cerâmicos e balanceamento interno otimizado, o spindle motor alcança rotações extremamente altas, tornando-o ideal para usinagem e outras atividades que exigem precisão e rapidez. Além disso, ele permite o controle eletrônico da velocidade, garantindo estabilidade e segurança durante o uso em diversas condições operacionais.

    Qual o preço de um motor spindle?

    O preço de um motor spindle pode variar consideravelmente, dependendo de fatores como a potência, velocidade máxima (RPM) e o tipo de refrigeração (ar ou água). Motores mais compactos e com menores rotações podem ter um preço mais acessível, enquanto os modelos mais robustos e especializados, com maior capacidade de rotação e torque, tendem a ser mais caros.

    Onde comprar um motor spindle?

    Para adquirir um motor spindle com garantia de qualidade e suporte técnico especializado, a Kalatec Automação é a escolha ideal. Desde 1989, a Kalatec se destaca no mercado de automação industrial, oferecendo produtos confiáveis e soluções inovadoras.

    Além disso, a Kalatec tem uma sólida infraestrutura com 7 unidades de negócios estrategicamente localizadas em todo o Brasil, o que garante um atendimento ágil e personalizado. Escolha a Kalatec para garantir eficiência, durabilidade e suporte técnico de excelência em seus projetos!

    Sobre o uso de Inversores de frequência para motores Spindle

    O uso de um inversor de frequência é essencial para o correto funcionamento de um spindle. Diferente de motores comuns, o spindle exige controle preciso de velocidade e torque, garantindo que a rotação atenda exatamente às necessidades do processo de usinagem.

    Com o inversor, é possível:

    • Controle de velocidade: regular a velocidade de rotação de forma contínua, adequando-se a diferentes materiais (como madeira, MDF, acrílico, alumínio e plásticos).
    • Maior proteção ao motor: proteger o spindle contra sobrecargas e variações de tensão, aumentando sua vida útil.
    • Partidas suaves: garantir partidas suaves, reduzindo esforços mecânicos e evitando picos de corrente elétrica.
    • Melhora da qualidade: melhorar a qualidade do acabamento na usinagem, já que a rotação pode ser ajustada para obter cortes mais precisos e sem vibrações.

    Além disso, o inversor permite programar rampas de aceleração e desaceleração, recurso indispensável para aplicações em máquinas CNC, onde estabilidade e repetibilidade são fundamentais.

    Na prática, um spindle sem inversor perde desempenho, sofre mais desgaste e não atinge todo o seu potencial de produtividade.

    Fale com os nossos especialistas e saiba mais sobre Motores Spindle

    Os motores spindle representam uma solução robusta e eficiente para diferentes projetos de usinagem, combinando design compacto, ampla faixa de velocidade e alta rotação, características que garantem desempenho superior em materiais como madeira, alumínio, latão e aço carbono.

    Sua durabilidade, confiabilidade e baixa necessidade de manutenção fazem deles um investimento seguro e econômico para a indústria no longo prazo.

    Para identificar o modelo ideal ao seu processo, nossa equipe técnica está à disposição, basta preencher o formulário abaixo e receber uma orientação personalizada.

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
