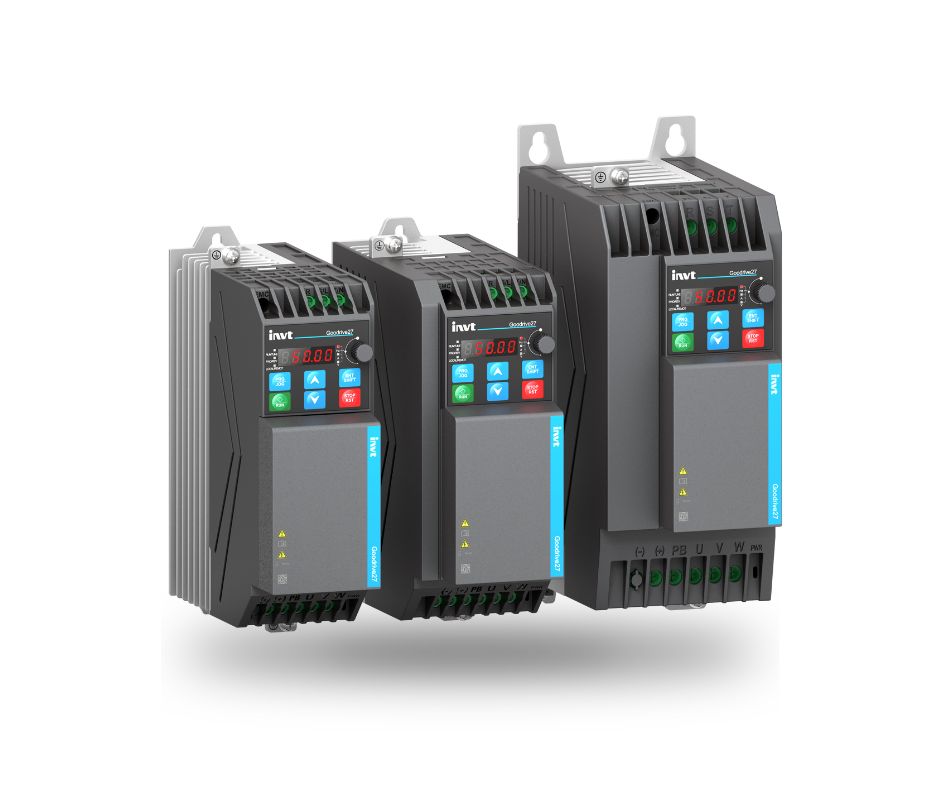

O Inversor de Frequência GD27 é um inversor de frequência desenvolvido para aplicações industriais que exigem controle preciso de velocidade, desempenho confiável e facilidade de integração. Com estrutura compacta, alto desempenho e um conjunto completo de funções embarcadas, o GD27 atende desde aplicações simples até sistemas industriais mais exigentes.
Entre os principais diferenciais do GD27 destacam-se filtro EMC integrado, função de segurança STO com certificação TÜV SIL2, comunicação RS485, relé interno de falta de fase, frequência de saída de até 600 Hz e I/Os com borne a mola, recursos que simplificam a instalação, aumentam a confiabilidade do sistema e reduzem o tempo de comissionamento.
Faixa de potência:
- 200 V–240 V (monofásico): 0,2 kW–2,2 kW
- 200 V–240 V (trifásico): 0,2 kW–15 kW
- 380 V–480 V: 0,4 kW–22 kW
Principais Benefícios do Inversor de Frequência GD27-EU
- Filtro EMC e função STO integrados (SIL2).
- Compatível com motores de indução assíncronos e motores síncronos (PMSM)
- Frequência de saída até 600 Hz
- Bornes de controle com tecnologia push-in (mola): reduz até 50% do tempo de fiação e melhora a confiabilidade das conexões.
Vantagens Técnicas do GD27
- Tempo de resposta de torque < 10 ms
- Capacidade de operar com cabos de motor longos (até 150 m) sem reator de saída
- Função de ride-through em queda momentânea de energia
- Revestimento de verniz reforçado da placa eletrônica (ambientes severos)
- Operação confiável até ambientes de 50 °C
Filtro EMC Integrado
O GD27-EU possui filtro EMC integrado, em conformidade com EN/IEC 61800-3 (C2 e C3), reduzindo interferências eletromagnéticas e dispensando filtros externos em aplicações industriais e comerciais.
Nota: Para atender a norma recomenda-se o uso de cabos blindados e aterramento correto da blindagem e separação de cabos de potência e sinal.
Função STO (Safe Torque Off)
O GD27-EU possui função STO (Safe Torque Off) integrada, certificada SIL2 conforme a EN/IEC 61800-5-2, avaliada pela TÜV SÜD (Certificado nº Z10 17 03 72237 110), assegurando a interrupção segura do torque do motor.
Se você busca inversores de frequência nível de segurança SIL3 , acesse a linha Inversores GD28
Reator DC Integrado – Menos harmônicos e menor custo de painel.
O GD27-EU possui reator DC integrado, contribuindo para a redução de harmônicos, melhoria do fator de potência e eliminação de componentes externos em muitas aplicações.
Unidade de Frenagem Integrada nos GD27-B-EU dos inversores Kalatec
Nos modelos GD27-B-EU, a unidade de frenagem integrada controla a energia regenerativa do motor, direcionando-a ao resistor de frenagem externo, reduzindo o tempo de parada e protegendo o barramento DC.
Entradas e Saídas do Inversor
| Tipo | Descrição |
|---|---|
| Entradas Digitais (4) | 4 entradas digitais (S1 a S4), configuráveis como NPN ou PNP, com frequência máxima de 1 kHz |
| Entrada Digital de Alta Velocidade (HSPD) | 1 entrada digital com frequência máxima de 50 kHz |
| Entradas Analógicas (2) | AI1: 0–10 V / 0–20 mA e AI2: 0–10 V |
| Saída Analógica (1) | AO1: 0–10 V / 0–20 mA |
| Saída a Relé (1) | 1 saída a relé, capacidade de contato 3 A |
Comunicação
- Porta RS485: 1 porta para comunicação MODBUS.
Opcionais:
- Teclado Externo de digitação LED KEYPAD – GD27-KY1 ( acompanha cabo de 1m) (8592)
- Moldura de Instalação do módulo de digitação (125x90x35) mm (6868)
GD27 – Entrada Monofásica 220 V
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Tamanho (Frame) | Código |
|---|---|---|---|---|---|---|---|
| GD27-0R4G-S2-B-EU | 0,4 (0,5) | 200~240 | Monofásica | 6,5 | 2,5 | A | 9439 |
| GD27-0R7G-S2-B-EU | 0,7 (1,0) | 200~240 | Monofásica | 11,0 | 4,2 | A | 9442 |
| GD27-1R5G-S2-B-EU | 1,5 (2,0) | 200~240 | Monofásica | 18,0 | 7,5 | B | 9445 |
| GD27-2R2G-S2-B-EU | 2,2 (3,0) | 200~240 | Monofásica | 24,3 | 10,0 | B | 9447 |
GD27 – Entrada Trifásica 220 V
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Tamanho (Frame) | Código |
|---|---|---|---|---|---|---|---|
| GD27-0R4G-2-B-EU | 0,4 (0,5) | 200~240 | Trifásica | 3,6 | 2,5 | A | 9438 |
| GD27-0R7G-2-B-EU | 0,75 (1,0) | 200~240 | Trifásica | 7,0 | 4,2 | A | 9440 |
| GD27-1R5G-2-B-EU | 1,5 (2,0) | 200~240 | Trifásica | 11,6 | 7,5 | B | 9443 |
| GD27-2R2G-2-B-EU | 2,2 (3,0) | 200~240 | Trifásica | 16,0 | 10,0 | B | 9528 |
| GD27-004G-2-B-EU | 4,0 (5,0) | 200~240 | Trifásica | 22,3 | 16,0 | C | 9437 |
| GD27-5R5G-2-B-EU | 5,5 (7,5) | 200~240 | Trifásica | 25,0 | 20,0 | C | 10876 |
| GD27-7R5G-2-B-EU | 7,5 (10) | 200~240 | Trifásica | 33,0 | 30,0 | D | 10877 |
| GD27-011G-2-B-EU | 11,0 (15) | 200~240 | Trifásica | 44,0 | 42,0 | D | |
| GD27-015G-2-B-EU | 15,0 (20) | 200~240 | Trifásica | 60,0 | 55,0 | E |
GD27 – Entrada Trifásica 380–480 V AC
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Tamanho (Frame) | Código |
|---|---|---|---|---|---|---|---|
| GD27-0R7G-4-B-XX | 0,75 (1,0) | 380~480 | Trifásica | 4,5 | 2,5 | A | 9441 |
| GD27-1R5G-4-B-XX | 1,5 (2,0) | 380~480 | Trifásica | 6,5 | 3,7 | A | 9444 |
| GD27-2R2G-4-B-XX | 2,2 (3,0) | 380~480 | Trifásica | 8,8 | 5,5 | B | 9446 |
| GD27-003G-4-B-XX | 3,0 (4,0) | 380~480 | Trifásica | 12,2 | 7,5 | B | |
| GD27-004G-4-B-XX | 4,0 (5,0) | 380~480 | Trifásica | 15,6 | 9,5 | B | 9437 |
| GD27-5R5G-4-B-XX | 5,5 (7,5) | 380~480 | Trifásica | 22,3 | 14,0 | C | 9448 |
| GD27-7R5G-4-B-XX | 7,5 (10) | 380~480 | Trifásica | 28,7 | 18,5 | C | 9449 |
| GD27-011G-4-B-XX | 11,0 (15) | 380~480 | Trifásica | 36,0 | 25,0 | D | |
| GD27-015G-4-B-XX | 15,0 (20) | 380~480 | Trifásica | 46,0 | 32,0 | D | |
| GD27-018G-4-B-XX | 18,5 (25) | 380~480 | Trifásica | 57,0 | 38,0 | E | |
| GD27-022G-4-B-XX | 22,0 (30) | 380~480 | Trifásica | 62,0 | 45,0 | E |
Simplicidade
- Interface de Operação Amigável: Menu de parâmetros simples e download de parâmetros com uma tecla.
- Tamanho Compacto: Facilita a instalação em espaços reduzidos.
- Conectores Tipo Mola: Permitem conexões sem ferramentas.
Estabilidade e Confiabilidade
- Projeto Inovador: Independente do fluxo de ar.
- Placa de Circuito Revestida: Protege contra poeira e óleo, garantindo longa vida útil e alta confiabilidade dos componentes eletrônicos.
Economia
- Instalação Lado a Lado: Economiza espaço no painel.
- Terminais de Controle Tipo Mola: Permitem conexões rápidas e sem ferramentas.
- Várias Potências Disponíveis: Baseadas nas necessidades reais, reduzindo os custos de instalação.
Aplicações do Inversor GD27
Função Safe Torque OFF (STO)
A função STO incorporada no GD27 garante a segurança do ambiente de trabalho e do equipamento, além de reduzir os custos do sistema em comparação com soluções tradicionais.
Setores de Aplicação
- Abertura de Cancelas e Portões de Estacionamento
- Máquinas para Caixas
- Máquinas para Alimentos
- Máquinas para Plástico
- Máquinas para Mineração
- Equipamentos Ópticos
- Máquinas-Router CNC
Série GD27: Inversor Inteligente
A série GD27 foi especialmente projetada para manufaturas superiores de automação industrial, sendo uma das partes centrais da transmissão mecânica.
Indústria de Madeira
Na indústria de máquinas para madeira, o GD27 oferece controle preciso da velocidade e excelente desempenho, garantindo a estabilidade do transporte de alta velocidade de placas de madeira e melhorando a qualidade e a eficiência da produção.
Partida em Baixa Frequência com Alto Torque
O inversor vetorial GD27 proporciona precisão de controle em alta velocidade e alto torque de partida em baixa frequência, ideal para aplicações que exigem desempenho robusto desde o início.
Indústria Têxtil
A tecnologia de controle vetorial do GD27 permite sincronizar a velocidade de cada unidade, garantindo a produção contínua de fios e adaptando-se bem a diversas aplicações na indústria têxtil.
Uso em Ambientes Agressivos
O GD27 é configurado com um sistema de resfriamento eficiente e um design de dutos de ar independentes, tornando-o adequado para ambientes úmidos e de alta temperatura, além de resistir à invasão de poeira.
Resumo das Vantagens do GD27
- Segurança: Função STO para um ambiente de trabalho seguro.
- Versatilidade: Aplicável em diversos setores industriais.
- Desempenho: Controle preciso e alto torque em baixa frequência.
- Eficiência: Melhora a qualidade e a eficiência da produção.
- Robustez: Adequado para ambientes agressivos com alta umidade e temperatura.
O inversor GD27 é uma solução completa e confiável para diversas aplicações industriais, oferecendo segurança, desempenho e eficiência em um design compacto e robusto.
Conheça toda a Linha de Inversores de Frequência da kalatec, visitando a nossa página exclusiva sobre os modelos de inversores de frequência.
