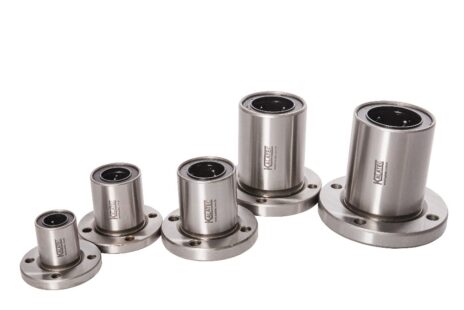

LMF – Rolamento Linear Flangeado
Os rolamentos lineares flangeados LMF da Kalatec Automação são componentes de movimento linear de alta precisão, desenvolvidos para guiar e sustentar eixos retificados lisos em aplicações que exigem deslocamento suave, baixo atrito e longa durabilidade.
Seu corpo em aço escovado, combinado a pistas internas temperadas e fileiras de esferas recirculantes (06 a 08 canais), garante alta capacidade de carga, excelente estabilidade e precisão de posicionamento em sistemas lineares.
Produzidos sob rigorosos padrões de qualidade, os rolamentos lineares Kalatec oferecem baixo custo operacional, vida útil prolongada e compatibilidade com eixos retificados h6/g6, sendo a solução ideal para projetos de automação e equipamentos industriais de precisão.
Vantagens do Rolamento Linear Flangeado
Os rolamentos lineares flangeados LMF Kalatec foram desenvolvidos para oferecer instalação prática, precisão de movimento e alta durabilidade em aplicações industriais.
Graças à sua flange frontal, o conjunto pode ser fixado diretamente em chapas, suportes ou estruturas metálicas, garantindo uma montagem simples, firme e segura, sem necessidade de usinagens ou ajustes adicionais, o que representa economia de tempo e de mão de obra.
Com coeficiente de atrito extremamente baixo (inferior a 0,003), os rolamentos LMF asseguram movimentos suaves, silenciosos e altamente precisos, ideais para máquinas CNC de pequeno porte, impressoras 3D, alimentadores, sistemas automatizados e mesas de movimentação linear.
Fabricados em aço cromo endurecido e montados com pistas temperadas e esferas recirculantes de alta qualidade, suportam temperaturas de operação entre -20 °C e +80 °C, mantendo desempenho constante e vida útil prolongada.
Os rolamentos flangeados Kalatec estão disponíveis para eixos retificados nos diâmetros 12, 16, 20, 25, 30 e 40 mm, com estoque nacional e suporte técnico especializado para seleção e dimensionamento.
Tabela de Medidas – Rolamentos Lineares Flangeados (LMFUU)
| Modelo | d | D | L | D1 | N | PCD | K | d1 | d2 | h | Carga Dinâmica | Carga Estática | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| unidade | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | Kgf | Kgf | g |
| LMF12UU | 12 | 21 | 30 | 42 | 6 | 32 | 32 | 4.5 | 8 | 4.8 | 41 | 29 | 76 |
| LMF16UU | 16 | 28 | 37 | 48 | 6 | 38 | 37 | 4.5 | 8 | 4.4 | 77 | 117 | 134 |
| LMF20UU | 20 | 32 | 42 | 54 | 8 | 43 | 42 | 5.5 | 9.5 | 5.4 | 98 | 156 | 340 |
| LMF25UU | 25 | 40 | 59 | 62 | 8 | 51 | 50 | 5.5 | 9.5 | 5.4 | 156 | 274 | 460 |
| LMF30UU | 30 | 45 | 64 | 74 | 10 | 63 | 63 | 6.6 | 11 | 6.5 | 156 | 274 | 460 |
| LMF40UU | 40 | 60 | 80 | 96 | 13 | 78 | 75 | 9.1 | 14 | 8.6 | 215 | 407 | 1054 |
Conheça todos os modelos de rolamentos lineares disponíveis na Kalatec
Se você deseja entender melhor as diferenças entre os tipos de rolamentos lineares, suas características e aplicações na automação industrial, acesse o artigo completo no Blog da Kalatec.
Para conhecer todos os modelos disponíveis, incluindo rolamentos LM, LME, KH, SMA e SME, e visite a página principal de rolamentos lineares da Kalatec .
