Servo Motor 7500W | Alta Potência e Precisão

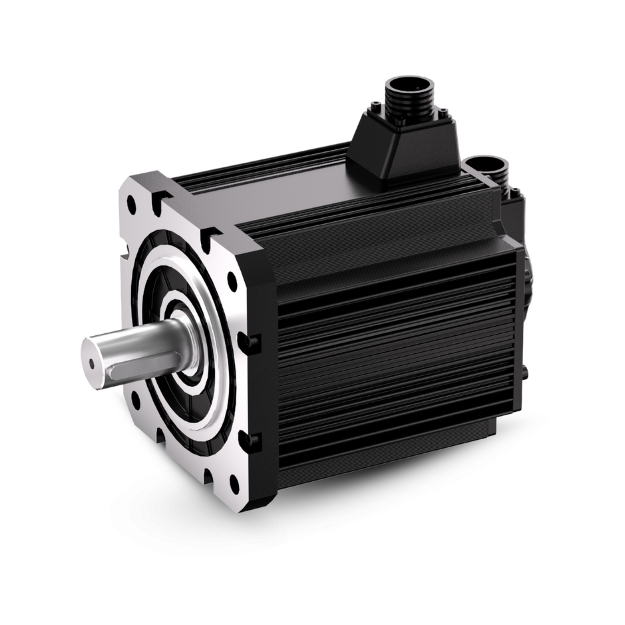

O servo motor 7500W INVT Kalatec, também conhecido como servomotor 7.5 kW, foi desenvolvido para aplicações de alta potência e robustez, garantindo desempenho contínuo em ambientes industriais exigentes. É a solução ideal para máquinas CNC pesadas, prensas, linhas automotivas, bobinadeiras industriais e processos de corte e conformação metálica.
Com a confiabilidade da Kalatec, que possui mais de 35 anos de experiência e já instalou mais de 40 mil servomotores no Brasil, o modelo 7500W oferece alta durabilidade, eficiência energética e integração total com CLPs, IHMs e protocolos industriais como EtherCAT e Profinet.
Especificações Técnicas do Servo Motor 7500W
| Código INVT | IMS20B-18M75C15C-4-M4-A |
|---|---|
| Potência nominal | 7500 W |
| Tensão de alimentação | 380 V Trifásico |
| Torque nominal | 47,8 Nm |
| Torque de pico | 119,5 Nm |
| Velocidade nominal | 1500 rpm |
| Velocidade máxima | 4500 rpm |
| Corrente nominal | 9,0A |
| Inércia do rotor | 46,4 kg·cm² |
| Encoder | Absoluto 17 Bits Magnético |
| Grau de proteção | IP65 |
| Temperatura de aplicação | -20 a +40 °C |
| Classe de isolamento | Classe F (155 °C) |
| Freio eletromagnético | Opcional 24 Vdc | IMS20B-18M75C15C-4-M44-A |
| Conectores terminação | DBML-NW e DBEL-BI |
| Certificações | CE, UL |
| PCD | 114.3-200 e eixo 42mm (com chaveta) |
| Peso | 32,7 Kg |
| Indicação Redutor | Redutor Planetário WEB142-FL180-42 |
Requisitos de Drive
- Compatível com DA200A-C-021-T-2-P
- Modos de controle básico: velocidade, torque, posição
- Entradas/saídas digitais configuráveis: 10ED e 4SD + 2EA e 2SA
- Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM
- Função STO de série.
| Servo Driver | Tensão (VAC) | Protocolos | STO | Código Kalatec |
| DA200A-C-021-T-2-P | 380 | CANopen / Modbus | Incluso | 10314 |
| DA200A-N-021-T-2-P | 380 | Ethercat | Incluso | – |
| DA200A-F-021-T-2-P | 380 | ProfiNET | Incluso | – |
Aplicações usuais para Servo Motor 7500W
- Máquinas CNC de grande porte e centros de usinagem pesados
- Prensas hidráulicas e mecânicas
- Linhas de conformação e corte de chapas metálicas
- Bobinadeiras e enroladeiras de alta capacidade
- Esteiras industriais robustas em linhas automotivas e metalúrgicas
- Termoformadoras
Perguntas Frequentes (FAQ) — Servo Motor 7500W
Quais encoders estão disponíveis para o modelo de 7.5 kW?
O motor de 7500w INVT é fornecido com encoder absoluto multiturn de 17 bits como padrão e tem a opção de ser 23Bits.
É compatível com EtherCAT e Profinet?
Sim. O servo motor 7500W pode ser integrado a redes EtherCAT ou Profinet através dos drivers DA200A nas versões correspondentes, garantindo comunicação direta com CLPs Siemens, Beckhoff e outros controladores industriais.
O modelo possui opção com freio?
Sim. O servo motor 7500W pode ser fornecido com freio eletromagnético 24 Vdc como opcional. O holding torque do freio é de aproximadamente 45 Nm, com tempo médio de 150 ms para liberar e 20 ms para atuar em caso de falta de energia.
Quais redutores planetários são compatíveis com o servo 7500W?
O servo motor 7.5 kW é compatível com redutores planetários das linhas WEB140 ou WEB180. A seleção correta depende da relação de redução e torque exigidos, sendo recomendável suporte da engenharia de aplicação da Kalatec.
Solicite seu Orçamento
Fale com nosso suporte técnico para validar torque, inércia e rede de comunicação industrial mais adequados ao seu processo.
