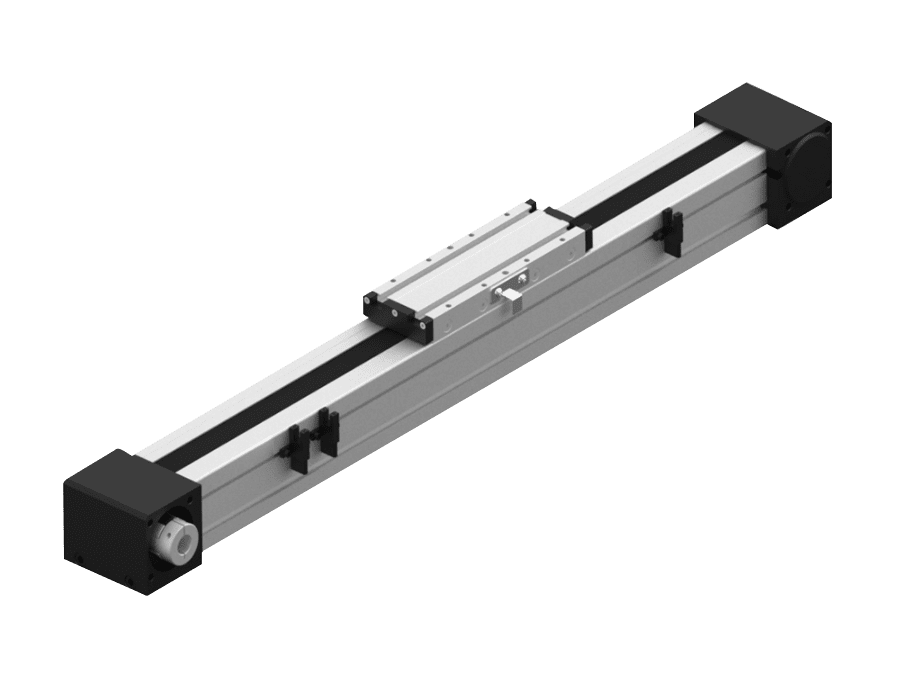

O Atuador Linear Correia Dentada SLCD-60 é uma solução compacta para aplicações de automação industrial que exigem movimentação linear precisa, operação confiável e elevada eficiência dinâmica. Projetado para sistemas de menor porte, combina estrutura rígida em perfil de alumínio, correia dentada de alto desempenho e guia linear interna, garantindo estabilidade e repetibilidade no posicionamento.
Com cursos úteis de 100 mm a 4.000 mm, o SLCD-60 é indicado para aplicações de posicionamento, transporte leve e pick and place, permitindo integração com motores de passo e Easy Servo NEMA 23, além de servomotores de 200 W ou 400 W. Sua arquitetura favorece controle preciso, montagem simplificada e fácil integração mecânica e elétrica.
O SLCD-60 oferece uma solução equilibrada entre precisão, velocidade e confiabilidade, sendo ideal para máquinas compactas, células automatizadas e sistemas industriais que demandam desempenho consistente em espaços reduzidos.
Tabela Técnica – Transportador de Correia Dentada SLCD-60
| Parâmetro Técnico | Especificação SLCD-60 (4528) |
|---|---|
| Descrição do Modelo | SLCD 60 L (4528) |
| Curso Disponível (L) | 100 mm a 4.000 mm |
| Carga Máxima Horizontal | 30 kg |
| Carga Máxima Vertical | 20 kg |
| Velocidade Máxima | Até 3 m/s |
| Repetibilidade | ± 0,05 mm |
| Avanço por Volta | 130 mm (1 volta completa) |
| Tipo de Correia Dentada | 5M – 25 mm |
| Guia Linear Interna | KR15 – 1 patim |
| Torque de Acionamento (Driving Torque) | 0,35 Nm |
| Torque Máximo Admissível | 13,3 Nm |
| Flange Padrão para Redutor | Compatível com redutor planetário WPF060 OU WEB060 |
| Redutores indicados | WEB060-L1 e WPF060-L1 |
| Motores Indicados | Motor de Passo Nema 23, Easy Servo, Servomotores 200 W ou 400 W |
| Tipo de Sensor (Fim de Curso / Home) | Sensor tipo forquilha EE-SX672-NPN (cód. 4397) |
| Configuração Mecânica | Atuador linear por correia dentada |
| Aplicações Típicas | Posicionamento linear, automação compacta, pick and place leve |
Dimensões:
