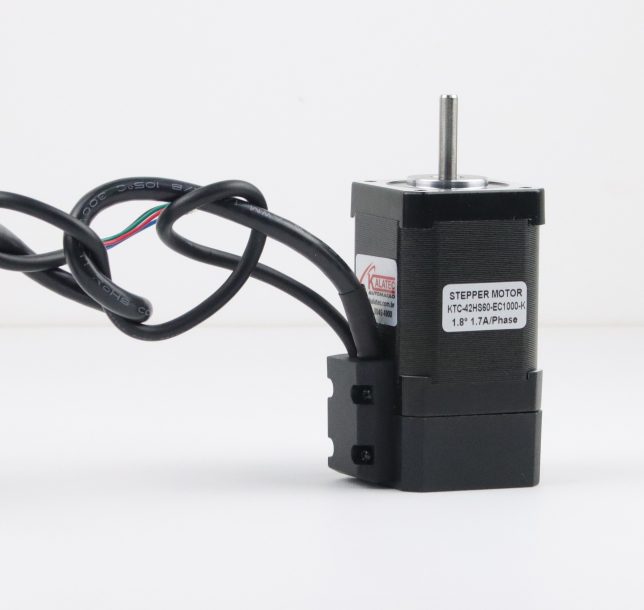

O EasyServo NEMA 17 é um motor de passo híbrido com encoder integrado que opera em malha fechada (closed loop), combinando a simplicidade do controle por pulsos com a precisão típica de sistemas servo.
Diferente do motor de passo convencional, o easyservo monitora continuamente a posição do eixo e corrige automaticamente qualquer desvio, eliminando perda de passo e aumentando a confiabilidade do sistema.
Essa tecnologia é especialmente indicada para máquinas como rotuladoras, dosadores automáticos, pequenos eixos lineares, mesas XY e equipamentos laboratoriais, onde precisão, repetibilidade e estabilidade são fatores críticos.
Ao integrar encoder e lógica de correção de erro no próprio sistema, o stepservo NEMA 17 oferece uma solução técnica mais robusta do que o stepper tradicional, mantendo excelente relação custo-benefício frente a servomotores AC de maior complexidade.
Na Kalatec, o EasyServo NEMA 17 é fornecido com suporte de engenharia de aplicação, garantindo especificação correta, parametrização adequada e integração segura com CLPs e sistemas de automação industrial.
Tabela Padrão Kalatec – EasyServo NEMA 17 0,6Nm
| Parâmetro | Valor |
|---|---|
| Padrão de flange | NEMA 17 (42 mm) |
| Torque nominal | 0,6 Nm |
| Tipo de motor | StepServo (Closed Loop) |
| Tecnologia | Motor híbrido 2 fases |
| Ângulo de passo base | 1,8° |
| Encoder | Incremental integrado |
| Resolução | 1000 PPR |
| Diâmetro do eixo | 5 mm |
| Comprimento do corpo | 80mmm |
| Grau de proteção | IP 54 |
Vantagens do EasyServo NEMA 17
1️⃣ Eliminação de Perda de Passo
Diferente do motor de passo convencional (malha aberta), o EasyServo NEMA 17 opera em malha fechada com encoder incremental.
Se houver variação de carga ou aceleração excessiva, o sistema corrige automaticamente a posição.
Resultado prático: maior confiabilidade no posicionamento.
2️⃣ Maior Torque Utilizável
Em motores de passo tradicionais, trabalha-se com margem de segurança para evitar perda de passo.
No closed loop, o torque pode ser explorado com maior segurança dinâmica.
Impacto técnico: melhor aproveitamento da capacidade do motor.
3️⃣ Redução de Aquecimento
O driver closed loop ajusta a corrente conforme a carga real.
No stepper convencional, a corrente é mantida constante.
Consequência:
- Menor dissipação térmica
- Maior vida útil do motor
- Redução de temperatura no painel
4️⃣ Menor Vibração e Ruído
A correção contínua de posição suaviza o movimento, especialmente em baixas rotações.
Benefício direto:
- Melhor acabamento mecânico
- Menor ressonância
- Maior estabilidade em mesas lineares e sistemas XY
5️⃣ Maior Eficiência Energética
Como a corrente não é fixa o tempo todo, o consumo médio do sistema tende a ser inferior ao stepper convencional.
6️⃣ Monitoramento de Erros
O sistema pode sinalizar:
- Falha de seguimento (following error)
- Sobrecarga
- Perda de sincronismo
Isso aumenta a segurança operacional da máquina.
7️⃣ Melhor Relação Custo x Performance
Para aplicações até 0,6Nm, o EasyServo pode atender com desempenho superior ao motor de passo comum, mantendo custo inferior a um servo AC tradicional.
Aplicações do EasyServo NEMA 17
O EasyServo NEMA 17 é indicado para aplicações que exigem controle preciso de posição, repetibilidade e confiabilidade operacional. Por operar em malha fechada (closed loop), é especialmente recomendado em sistemas onde a perda de passo não é aceitável.
A seguir, destacam-se as principais aplicações industriais e tecnológicas:
🔹 Automação Industrial
Máquinas de embalagem e rotulagem
Permite posicionamento preciso de esteiras, aplicadores e sistemas indexadores, garantindo sincronismo e repetibilidade.
Sistemas de montagem automatizada
Indicado para operações com movimentos cíclicos e controle angular preciso.
🔹 Impressão 3D Industrial
Utilizado no controle dos eixos X, Y e Z, proporcionando maior estabilidade de movimento, redução de vibração e melhoria na qualidade dimensional das peças.
🔹 Robótica e Manipuladores
Braços robóticos leves
Aplicado em juntas que exigem controle suave e repetitivo.
Robôs móveis
Pode ser utilizado em sistemas auxiliares de navegação e posicionamento.
🔹 Equipamentos Médicos e Laboratoriais
- Sistemas de dosagem e bombeamento de precisão
- Equipamentos de diagnóstico automatizados
🔹 Indústria Têxtil
Aplicado em sistemas de indexação e posicionamento em máquinas de tecelagem e costura automatizadas, onde estabilidade e sincronismo são essenciais.
🔹 Sistemas de Visão e Inspeção
Permite posicionamento preciso de câmeras e sensores em linhas automatizadas, garantindo alinhamento e repetibilidade.
🔹 Montagem Eletrônica (PCB)
Empregado em máquinas de posicionamento de componentes, onde pequenos deslocamentos com alta precisão são necessários.
🔹 Máquinas CNC e Eixos Lineares Leves
Indicado para:
- Router CNC de pequeno porte
- Eixos lineares compactos
- Sistemas de gravação e corte leve
A versatilidade do EasyServo NEMA 17 permite sua aplicação em diversos setores que exigem controle dinâmico, precisão e confiabilidade operacional. Ao combinar tecnologia de motor híbrido com encoder integrado, essa solução oferece desempenho superior ao motor de passo convencional, mantendo excelente relação custo-benefício.
Para explorar todas as opções disponíveis e descobrir como os servomotores. podem transformar suas operações, visite nossa página principal de StepServo e conheça a gama completa de produtos que oferecemos.
