    Trava Patins para Guias Lineares

    Início » Trava Patins para Guias Lineares

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    O que são Guias Lineares?

    Guias lineares são componentes fundamentais em sistemas de automação, permitindo movimentos precisos e suaves de máquinas e equipamentos. Elas são amplamente utilizadas em diversas aplicações industriais, desde máquinas CNC até robôs industriais, proporcionando alta precisão e repetibilidade.

    Importância do Trava Patins

    O trava patins é um dispositivo projetado para fixar o patim (ou carro) na guia linear, evitando movimentos indesejados durante a operação ou manutenção. Sua importância se destaca em várias situações:

    1. Segurança Operacional: Durante a manutenção ou ajustes, o trava patins impede movimentos acidentais que poderiam causar danos aos equipamentos ou ferimentos aos operadores.
    2. Precisão e Estabilidade: Em operações que exigem estabilidade estática, o trava patins garante que o patim permaneça na posição correta, evitando desvios que comprometam a qualidade do produto final.
    3. Facilidade de Manutenção: Ao fixar o patim, o trava patins facilita a substituição de componentes e ajustes, reduzindo o tempo de inatividade e aumentando a eficiência da manutenção.

    Informações AdicionaisDownloads

    Características dos Trava Patins Kalatec

    Na Kalatec, desenvolvemos trava patins que atendem às mais rigorosas exigências da indústria. Nossos produtos se destacam pelas seguintes características:

    • Material de Alta Resistência: Fabricados em aço de alta resistência, nossos trava patins garantem durabilidade e robustez, mesmo em ambientes industriais severos.
    • Design Ergonômico: Projetados para fácil instalação e operação, nossos trava patins permitem ajustes rápidos e seguros.
    • Compatibilidade Universal: Compatíveis com as guias padrão HR, nossos trava patins são versáteis e podem ser integrados em diversos sistemas de automação.



    Modelo



    Trilho



    Patins Compatíveis  Modelo Padrão

    Máx. Carga Estacionária (Kg)

     Modelo Heavy Duty *

    Máx. Capacidade de carga (Kg)

    RB15B KR-15 KRH15VL e KRH15FL 40 200*
    RB20B KR-20 KRH20VL e KRH20FL 50 250*
    RB25B KR-25 KRH25VL e KRH25FL 60 300*
    RB30B KR-30 KRH30VL e KRH30FL 70 350*

    * Os travas Patins/Trilhos Heavy Duty são fabricados sob encomenda.

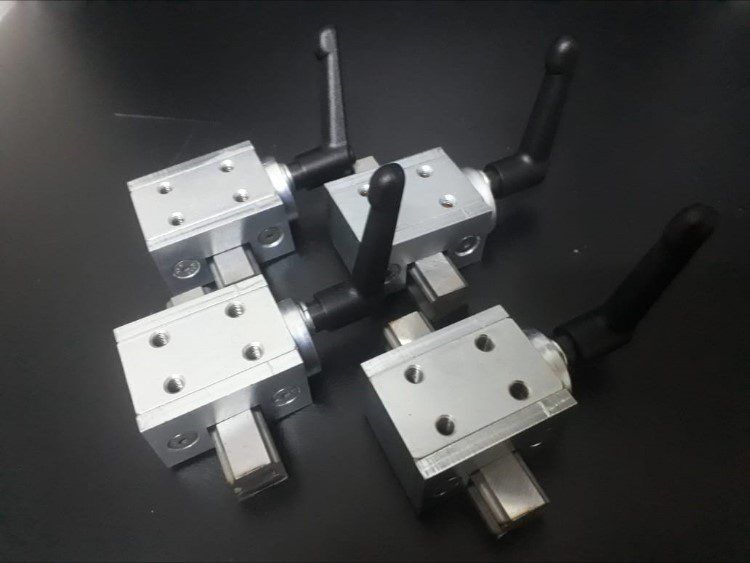

    Exemplo da Montagem:

    trava trilho

    Conclusão

    O trava patins para guias lineares é um componente essencial para garantir a precisão, segurança e eficiência em sistemas de automação industrial. Na Kalatec, estamos comprometidos em fornecer soluções de alta qualidade que atendam às necessidades específicas de nossos clientes, contribuindo para o avanço da automação industrial.

    Para mais informações sobre nossos produtos e soluções, entre em contato com nossa equipe técnica. Estamos à disposição para ajudar a otimizar seus processos industriais com as melhores soluções em automação.

    Se o projeto exige um dispositivo de freio automático, aplicado na horizontal ou vertical e que atenda as normas se segurança com certificação TUV, a recomendação serão os  Freios  Nexen Pneumáticos O acionamento é com mola e o retorno (liberação é a ar).

    • 3D-Trava-Trilho
    • Patins-H15
    • Patins-H20
    • Patins-H25
    • Patins-H30

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
