    Acoplamento com Elastômero

    Início » Acoplamento com Elastômero

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

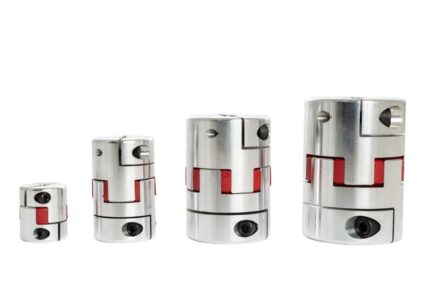

    Acoplamento Com Elastômero

    Os acoplamentos ADS são componentes essenciais no sistema de transmissão mecânica, projetados para otimizar a performance e vida útil de motores de passo e servos motores. Ao integrar suas funcionalidades ao conjunto mecânico, eles não apenas garantem a continuidade operacional, mas também protegem os equipamentos contra desgastes prematuros e falhas inesperadas.

    Atuando como um amortecedor para vibrações e desalinhamentos, os acoplamentos flexíveis minimizam o impacto das cargas desbalanceadas. Isso é especialmente benéfico para motores de passo e servos, que podem ser sensíveis ao desalinhamento mecânico.




    Informações AdicionaisDownloads

    Tabela dos acoplamento de Elastômero Série ADS-J

    Modelo Diâmetro Externo (mm) Comprimento

    (mm)

    Máximo  Torque (Nm) Furo Padrão (original) Furo Máximo (mm) Peso (g) Indicação
    ADS-10J 30 34,4 16 6,35 14 40 Fusos 16 e 20mm
    ADS-18J 40 65,5 21 6,35 19 140 Fusos 20 e 25mm
    ADS-60J 55 77,8 75 12,7 30 300 Fuso 32mm
    ADS-150J 65 91 200 19,0 35 550 Fuso 40mm
    ADS-300J 80 114 405 24,0 45 1370 Fuso 50mm

    Nota: Os acoplamentos  são fornecidos com a furação mínima de fábrica. Caso deseje a abertura das furações nas medidas do projeto, consulte o vendedor para  verificar o custo do serviço.

    Importância dos Acoplamentos Flexíveis

    Absorção de Desalinhamento e Alívio de Esforços Radiais: Em operações industriais, desalinhamentos são inevitáveis devido a fatores como deformações térmicas e ajustes de montagem. Os acoplamentos ADS abordam esse desafio absorvendo variações angulares e radiais, e distribuindo uniformemente a carga para reduzir tensões localizadas.

    Fusíveis Mecânicos: Quando selecionados e aplicados corretamente, os acoplamentos ADS podem funcionar como fusíveis mecânicos. Isso significa que eles sacrificarão seu próprio funcionamento para proteger o sistema em caso de sobrecarga inesperada, evitando danos catastróficos ao meio acoplado.

    Características dos Acoplamentos ADS

    • Material de Construção: Os acoplamentos ADS são fabricados em alumínio de alta resistência, tornando-os leves e robustos. Além disso, este material contribui para uma excelente condução térmica, essencial para dissipar calor gerado durante a operação.
    • Elastômero de Transmissão: O elemento de transmissão é feito de um elastômero vermelho com dureza de PU 90 Shore. Este material oferece a flexibilidade necessária para acomodar pequenos movimentos dentro do sistema, sem qualquer folga, garantindo precisão e confiabilidade enquanto mantém características termoplásticas.

    Por que Optar por um Acoplamento de Elastômero?

    Escolher um acoplamento flexível como o ADS é uma decisão estratégica que garante uma operação mais eficiente e econômica. Ao compensar pequenos desalinhamentos e absorver choques mecânicos, eles ampliam consideravelmente a vida útil do equipamento, além de aumentar o intervalo entre manutenções e minimizar o tempo de inatividade.

    Conheça também toda a linha de Acoplamentos Kalatec

    • Desenho-3D-ADS
    • Desenho-PDF-ADS-J
    • Desenho-PDF-ADS-300-J

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
