Conheça o CLP TS600: Tecnologia e inteligência na automação
O CLP TS600 da Kalatec Automação é um controlador lógico programável inteligente, modular e extremamente robusto, desenvolvido para atender às mais diversas demandas da automação industrial. Ele garante alta performance, confiabilidade e flexibilidade, sendo ideal para quem busca otimizar processos industriais, controlar máquinas e garantir máxima eficiência no chão de fábrica.
Além disso, o CLP TS600 foi desenvolvido para acompanhar as tendências da indústria 4.0, oferecendo suporte a protocolos de comunicação modernos e integração fácil com outros sistemas e dispositivos inteligentes. Isso permite que ele seja aplicado em projetos que exigem conectividade, rastreabilidade e análise de dados em tempo real, tornando os processos mais eficientes, inteligentes e alinhados às necessidades da automação industrial atual.
O que é um Controlador Lógico Programável?
O controlador lógico programável, ou simplesmente CLP, é um dispositivo eletrônico utilizado na automação industrial para monitorar e controlar máquinas, processos e sistemas. Ele executa tarefas previamente programadas, como ler sensores, acionar motores, válvulas e relés, tornando os processos automáticos, seguros e eficientes.
Empresas que investem em CLPs como o Kalatec CLP TS600 conseguem reduzir erros operacionais, aumentar a produtividade e garantir maior controle sobre as operações industriais.
Como funciona o CLP TS600?
O CLP TS600 funciona como o cérebro do sistema de automação, recebendo informações de sensores, processando dados em altíssima velocidade e comandando os dispositivos de saída, como motores e atuadores.
Seu processador de 1GHz permite que ele execute funções lógicas em apenas 0,01 microssegundos. Além disso, o barramento paralelo possibilita uma comunicação extremamente rápida entre a CPU e os módulos de expansão, com atualização de I/Os em apenas 125 microssegundos.
Outra vantagem é sua capacidade de suportar ambientes industriais extremos, operando em temperaturas entre -20°C e +50°C, altitudes de até 3000 metros e resistência a vibrações intensas. Isso garante estabilidade, segurança e continuidade nos processos, mesmo nas condições mais desafiadoras.
Características do CLP TS600 da Kalatec
O Kalatec CLP TS600 se destaca por unir robustez, velocidade e flexibilidade. Veja seus principais diferenciais:
- Processador de 1GHz, garantindo alto desempenho;
- Tempo de execução de funções lógicas de apenas 0,01 microssegundos;
- Barramento paralelo para atualização rápida de I/Os (125us);
- Operação segura em ambientes severos (temperatura, altitude e vibração);
- Arquitetura modular e expansível, adaptando-se ao crescimento dos processos;
- Suporte a diversos protocolos de comunicação industrial, facilitando integração;
- Alta confiabilidade para aplicações críticas na automação industrial.
Quais as vantagens do CLP TS600?
O CLP TS600 da Kalatec oferece vantagens claras para quem busca desempenho, robustez e confiabilidade em automação industrial:
- Processamento até 10x mais rápido que CLPs convencionais;
- Maior estabilidade e segurança em ambientes industriais agressivos;
- Redução de falhas operacionais e aumento significativo da eficiência produtiva;
- Flexibilidade total para expansão, integração e personalização dos processos industriais;
- Excelente custo-benefício considerando sua durabilidade, robustez e alta performance;
- Suporte técnico especializado e acompanhamento direto da Kalatec Automação, referência como empresa de automação no Brasil.
Principais aplicações do CLP TS600
O CLP TS600 é altamente versátil e aplicado em diferentes setores da indústria, sendo ideal para:
- Linhas de montagem automatizadas;
- Máquinas CNC, centros de usinagem e equipamentos de precisão;
- Indústrias de embalagens, alimentos, plásticos, metalurgia e manufatura em geral;
- Sistemas de movimentação, controle de motores, esteiras e processos robotizados;
- Processos que exigem alta velocidade de resposta e monitoramento constante;
- Ambientes industriais que demandam alta robustez, como mineração, petroquímica e setores pesados.
Seja qual for o desafio, o Kalatec CLP TS600 entrega desempenho, segurança e flexibilidade, elevando os padrões de automação dos processos industriais.
Modelos do CLP TS600
| MODELO | I/Os | Controle Motores Pulso/Dir | Modbus RTU | Ethernet TCP | EtherCAT |
| TS611 | 32 | 8 | 2 | 0 | 0 |
| TS620 | 16 | 4 | 2 | 1 | 0 |
| TS621 | 32 | 8 | 2 | 2 | 0 |
| TS633 | 32 | 4 | 2 | 2 | 8 Motores |
| TS634 | 32 | 4 | 2 | 2 | 16 Motores |

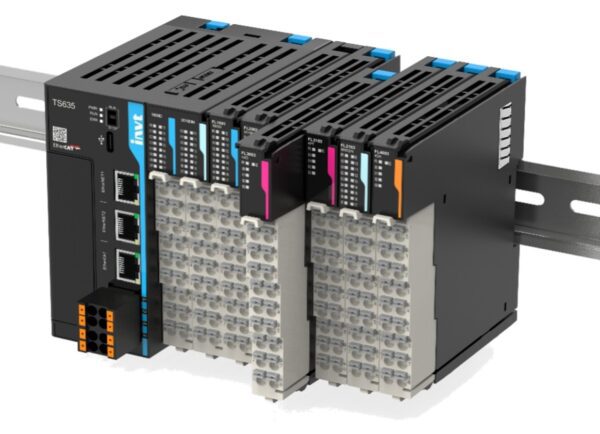

| TS635 | 32 | 4 | 2 | 2 | 32 Motores |
CLP TS600: Pronto para integração com sistemas corporativos
Cada vez mais as empresas necessitam de integração entre a automação e processos das maquinas como produção, manutenção e analises de dados. O TS600 permite uma fácil integração desde os mínimos requisitos até o mais avançado
- Máximas I/Os: 1024
- Máxima capacidade de Módulos: Total de 32 módulos (sendo no máximo 16 módulos analógicos e 4 módulos de comunicações)
- Saídas rápidas: 08 ou 16 saídas de 200Khz (4 canais Pulso e Dir)
- Entradas rápidas: 08 ou 16 canais de 200Khz ( 4 canais A,B)
- Interpolação linear e circular (2 pares de coordenadas independentes)
- CAME Eletrônico
- Capacidade de Programação: 128k Steps
- Registradores: 60K Words
- Velocidade de execução 40k steps / ms
- Instrução básica (LD) : 25ns
- Instrução de aplicação (MOV) 0.15µ
- Expansões disponíveis: Módulos de I/Os , módulos I/Os analógicas , Módulos célula de carga, Módulos de Comunicações e Módulos de Temperatura.
- Sincronismo de 8,16 e até 32 eixos com comunicação etherCAT
- 16 eixos sincronizados ≤50ns
- Conectividade: OPC \ EtherNET IP \ MODBUS TCP
- 2 Portas RS485 para MODBUS TCP
- Remotas Disponíveis (até 15 cartões escravos totalizando máximo de 32 módulos)
- Cabo de Programação: USb-2.0 – USB Tipo C (9713 / 9714)
Extensões CLP TS600:
Expansões multifuncionais para atender às diversas necessidades de diferentes cenários. CLP TS600 suporta até 72 módulos de extensão e oferece uma vasta linha de módulos: Módulos Básicos ( Digital, analógico e temperatura ), Módulo saída rapida, Módulo pesagem e Cartões RS232 / CANOPEN / 4G e WI-FI.
- TS-CAN-232: Cartão CANOPEN / SD CARD e RS232 (9498)
Módulo de Expansão do CLP TS600
| MODELO | Descrição do cartão de Expansão | Código |
| FL1001 | 16 Entradas Digitais NPN/PNP | 9236 |
| FL2002 | 16 Saídas Digitais PNP Transistor 500mA de até 1kHz | 9237 |
| FL2102 | 16 Saídas Digitais NPN Transistor 500mA de até 1kHz | 9238 |
| FL2201 | 08 Saídas Digitais rele 3A carga resistiva | 9239 |
| FL3003 | 04 Entradas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA,+/-20mA – Resolução 16Bits | 9240 |
| FL3221 | 01 entrada de Célula de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | |
| FL3322 | 02 entradas de Células de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | |
| FL4003 | 04 Saídas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA – Resolução 16Bits | 9243 |
| FL3103 | 04 Entradas Analógicas PT100, PT500, PT1000 – Resolução 24 Bits. Precisão 0.1C | 9241 |
| FL3203 | 04 Entradas Termopar Tipo B,E,J,K,N,R,s e T – Resolução 24 Bits. Precisão 0.1C | 9242 |
| FL5005 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor PNP, 500mA de até 1kHz | 9578 |
| FL5105 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor NPN, 500mA de até 1kHz | 9579 |
| FL7102 | 02 saídas rápidas Pulso 200Khz , Rohs |
IoT, Cloud, Big data, Manutenção do Software
o CLP TS600 suporta VPN e download remoto de programação. MQTT , API e Cloud. Isso permite varias formas de apresentação de dados via celular ou computador. Monitoramento de dados em tempo real e atualização de acesso remoto.
IWOCloud Intersight Workload Optimizer plataforma nettworking ( CISCO)
MQTT permite mensagens entre dispositivo para nuvem e nuvem para dispositivo. Isso facilita a transmissão de mensagens para grupos de dispositivos com alta velocidade..
Programação amigável
- FBD para controle de movimento nos modos Pulso direção ou comunicação
- Várias instruções para controle de eixos
- Arquitetura PLC open
- Suporta blocos gráficos e grupamento para controle de operação
- Suporta interface de configuração
- Suporta variáveis auto definidas
- Suporta programação linguagem C
Software Auto Station Pro
Software gratuito. Desenvolvimento independente Software de programação,suporta LD, ST, IL, SFC, “C”. Escolha os métodos de programação,mais conveniente e fácil de usar, para atender as aplicações mais complexas de lógica de controle e processos.
baixe Já o Software na página download
Facilidade de programação de uso
-Baseado no IEC 61131-3 Padrão, suporte LD, IL, SFC, FBD, ST Desenvolvimento de linguagem
-Suporta C programação de linguagem C para facilitar a confidencialidade do processo do usuário .
-Suporte de bloco gráfico para agrupamento gráfico e controle de operação （ PLCopen )
-Suporte a interface de configuração de comunicação de voz livre
-Adicione variáveis pré definidas para suportar a função de lembrete de entrada
Interface aberta:
Suporta Modbus TCP/IP, UA OPC, MQTT
Fácil manutenção
Conheça os CLPs da INVT
Para atender às demandas dos processos de automação, a INVT oferece uma ampla gama de Controladores Lógicos Programáveis, incluindo os da Série TS600 e AX70 . Com quase três décadas de experiência em aplicação mercado de automação global, os produtos INVT são conhecidos por seu desempenho excepcional e alta conectividade, proporcionando um excelente custo-benefício.
Em resumo, o CLP é um elemento fundamental na automação industrial moderna, proporcionando eficiência, confiabilidade e flexibilidade. Seja na indústria automobilística, metalúrgica, de alimentos ou em qualquer outro setor, os CLPs desempenham um papel crucial na otimização dos processos e na busca por uma produção mais eficiente e econômica. Ao considerar a implementação de um CLP em sua empresa, você estará dando um passo importante em direção ao futuro da automação industrial.
CLP TS600
