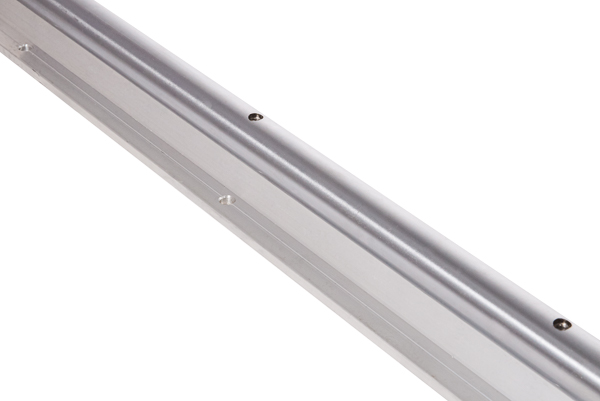

Eixo com suporte T
Eixo com Suporte T trata de um eixo linear que permite retilineidade em eixos retificados para comprimentos longos. Essa condição permite a aplicação em automação industrial que sem o recurso do Suporte de alumínio tipo T seria inviável devido a flambagem.
O eixo linear com Suporte Tipo T oferece todas as vantagens de um eixo linear: precisão, baixa rugosidade e suportam cargas maiores, reduzindo vibrações e possíveis desalinhamentos se comparados com os eixos com suportes apenas na extremidade.
Tabela dos Eixos com suporte T
| Modelo | Código Kalatec | Diâmetro (mm) | Máximo Comprimento (mm) | Peso (kg/m) | Indicação de Rolamento |
| SBR16 | 7623 | 16 | 4000 | 2,6 | SME16UU |
| SBR20 | 7624 | 20 | 4000 | 3,5 | SME20UU |
| SBR25 | 7625 | 25 | 6000 | 5,3 | SME25UU |
Características de eixos com suporte T
- Material do eixo: Aço Cromo CK45
- Tratamento Térmico: Têmpera
- Dureza Superficial: 58 ~62 HRC
- Material do Suporte: Alumínio
- Tolerância dimensional do eixo: g6 ou h6
- Rugosidade: Ra 0,2 a 0,4 µm
Como Especificar os eixos com suporte Tipo T?
Deve levar em conta dados como Carga (kg), velocidade (mm/s), distância de fixação entre os rolamentos, ciclos e análise do centro da Gravidade na aplicação.
Com esses dados, a Engenharia de Aplicação da Kalatec conseguirá indicar o eixo com suporte Tipo T mais indicado para a sua aplicação.
Aplicação com Eixos com Suporte Tipo T

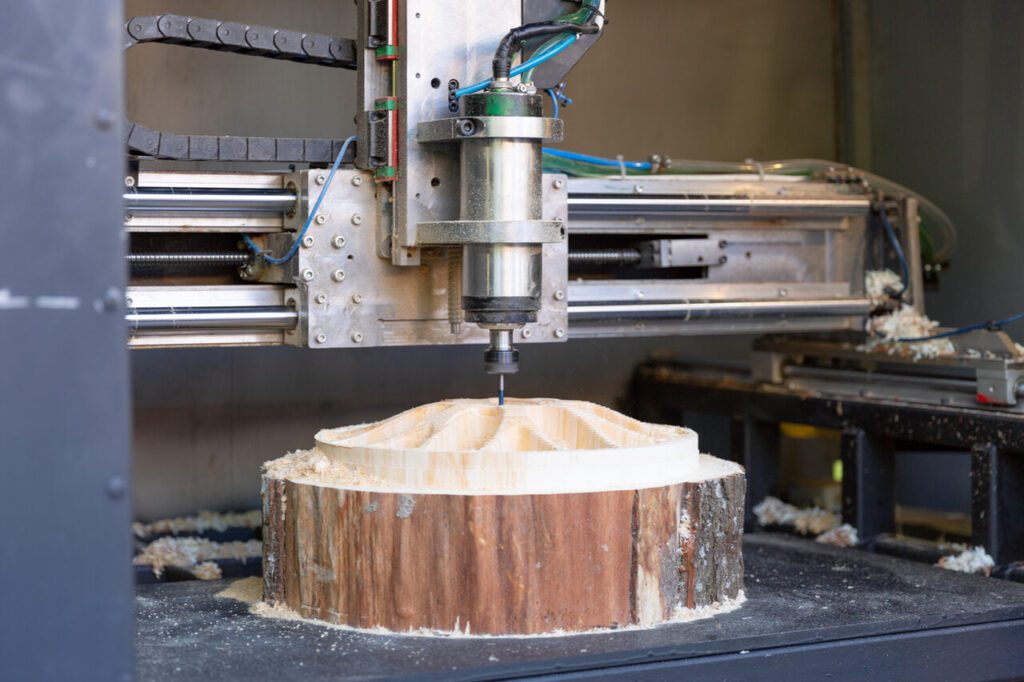

Foto: Aplicação Router CNC com Eixos Lineares com Suporte T
