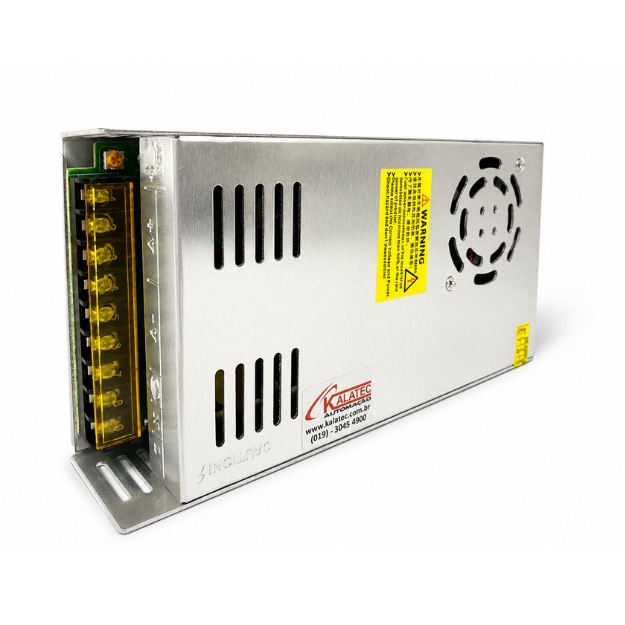

A fonte chaveada 72V PSK-S-500-72 fornece potência nominal de 500 W e corrente de saída de 6,9 A para alimentação de drivers de motores de passo e sistemas Easy Servo compatíveis com 72 VDC.
Com instalação em fundo de painel, o modelo pode ser integrado a máquinas e sistemas de movimentação que exigem alimentação contínua para os drivers dos motores. A escolha da fonte deve considerar a tensão admitida pelo driver, a corrente exigida pelo conjunto, os picos de consumo e a quantidade de eixos do projeto.
A alimentação em tensão mais elevada pode ser utilizada em drivers compatíveis que trabalham em faixas próximas de 72 VDC. Na linha apresentada pela Kalatec, modelos como STR6, STR8 e ST10 trabalham com faixas que podem incluir esse nível de tensão, mas a compatibilidade precisa ser verificada individualmente antes da instalação
Especificações principais
| Característica | Especificação |
|---|---|
| Modelo | PSK-S-500-72 (11025) |
| Tipo | Fonte chaveada industrial |
| Tensão nominal de saída | 72 VDC |
| Corrente nominal | 6,9 A |
| Potência nominal | 500 W |
| Tipo de fixação | Fundo de painel (acompanha cantoneiras de fixação) |
| Aplicação | Drivers de motores de passo e Easy Servo compatíveis |
| Conformidades indicadas na página da linha | EMC e UL |
A Fonte Chaveada PSK-S-500-72 é uma fonte chaveada de 72 VDC, 6,9 A e 500 W, desenvolvida para alimentar drivers compatíveis em sistemas de movimentação e automação. industrial.
Como verificar a compatibilidade com o driver
Antes de selecionar a fonte, confirme:
Faixa de alimentação do driver
A tensão de 72 VDC deve estar dentro da faixa admitida pelo driver. A Kalatec apresenta, por exemplo, drivers com alimentação de 24 a 72 V, 24 a 75 V e 24 a 80 VDC.
Corrente e potência necessárias
A capacidade da fonte deve considerar o consumo dos drivers conectados, o regime de trabalho dos motores e possíveis picos de demanda.
Número de eixos
A quantidade de drivers que uma fonte pode alimentar não deve ser definida apenas pela potência nominal. É necessário considerar o motor, o driver, a corrente configurada, o ciclo de operação e a simultaneidade dos movimentos.
Precisa fonte 72V de maior potência?
Conheça a fontes chaveadas industrial 72W de 2000W
