A IHM de texto com CLP integrado ZP3-18T é uma solução compacta desenvolvida para aplicações industriais que exigem controle confiável, interface local simples e otimização de espaço no painel elétrico.
Indicada para máquinas como rotuladoras, dosadores, etiquetadoras e pequenos equipamentos especiais, essa arquitetura integra lógica de controle e operação em um único dispositivo, reduzindo cabeamento e simplificando o desenvolvimento da máquina.
O equipamento permite:
- Controle de até dois motores de passo por meio de saídas rápidas
- Comunicação serial com inversores de frequência (RS232 / RS485)
- Contagem de pulsos em entradas rápidas
- Parametrização direta via interface de texto
Baseado na plataforma Xinje XD3, o sistema oferece processamento rápido, estabilidade operacional e compatibilidade com softwares atuais de programação.
Especificações Técnicas da IHM com CLP Integrado ZP3-18T
| Especificação | Descrição Técnica |
|---|---|
| Modelo Atual | ZP3-18T |
| Modelo Anterior | K-GPM-18T |
| Código Kalatec | 5926 |
| Tipo de Interface | IHM de texto integrada |
| Tamanho do Display | 3,7″ |
| Resolução | 192 × 64 pixels |
| Entradas e Saídas | 18 I/Os (10 entradas digitais / 8 saídas digitais) |
| Expansão Analógica | Cartões BD-XP (até 4 entradas analógicas ou 4 sensores PT100) |
| Relógio em Tempo Real (RTC) | Integrado |
| Portas de Comunicação | USB, RS232 e RS485 |
| Tempo de Execução – Instrução Básica | 0,05 µs |
| Capacidade de Programa | 6000 steps |
| Tempo Máx. de Processamento | 0,1 ~ 0,2 ms |
| Saídas Rápidas | 2 saídas de até 100 kHz |
| Entradas Rápidas | 2 entradas de até 80 kHz |
| Alimentação | 24 VDC |
| CPU do CLP | Xinje XD3 |
| Recorte para Painel (L × A) | 164 × 113 mm |
| Dimensões Totais (L × A × P) | 172 × 121 × 56,5 mm |
| Software Programação CLP | XDPro |
| Software Programação IHM | OP20 |
| Cabo de Programação | XVP-CAB (6343) OP-PC-CAB (Código 6818) |
| Conversor USB-COM | USB-COM (Código 5929) |
Aplicações Industriais da IHM com CLP Integrado ZP3-18T
O conjunto integrado de CLP com IHM de texto ZP3-18T é indicado para máquinas compactas que exigem controle confiável, interface simples e baixo custo de implementação.
- Máquinas Rotuladoras
- Etiquetadoras industriais
- Dosadores automáticos
- Pequenas máquinas especiais
- Sistemas de automação compacto
Ideal para aplicações que exigem:
- Lógica de controle simples e eficiente
- Controle de até dois motores de passo via saídas rápidas
- Comunicação serial com inversores de frequência (RS232 / RS485)
- Interface local para parametrização e monitoramento

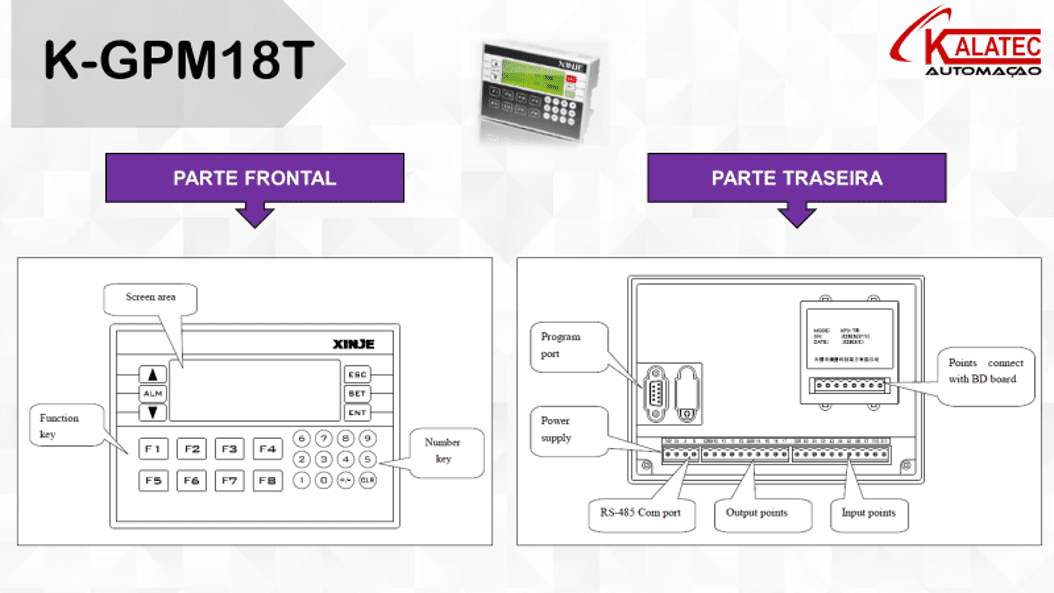

Diferença entre as versões K-GPM-18T e ZP3-18T
A principal diferença entre os dois modelos está na plataforma de CPU utilizada.
- O modelo K-GPM-18T (versão anterior) utiliza a CPU Xinje XC3.
- O modelo ZP3-18T (versão atual) utiliza a CPU Xinje XD3, pertencente a uma geração mais recente da linha de controladores.
Cabo de Programação do K-GPM-18T: OP-PC-CAB (6818)
Conheça a Linha de CLP e IHM kalatec
Para conhecer outras soluções em controle compacto e comparar diferentes modelos disponíveis, acesse a página principal de IHM com CLP Integrado da Kalatec e escolha a opção mais adequada para sua aplicação industrial.
