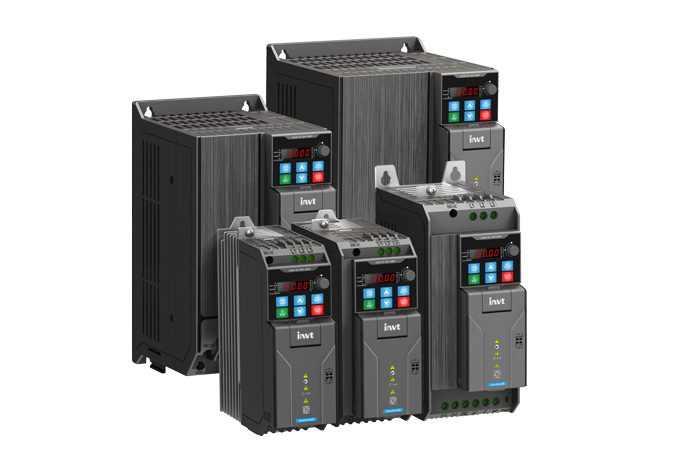

O Inversor de Frequência GD28 é um VFD industrial de última geração desenvolvido para aplicações que exigem segurança funcional em nível SIL3, alto desempenho dinâmico e integração com redes industriais modernas. A função Safe Torque Off (STO) certificada SIL3 permite a interrupção segura do torque do motor, atendendo requisitos de máquinas com elevado padrão de segurança.
Projetado para projetos que demandam conectividade com os principais protocolos industriais, o GD28 possui comunicação padrão RS485 (Modbus RTU) e slot para cartão opcional com protocolos como PROFINET, EtherCAT, EtherNet/IP e Modbus TCP, permitindo integração direta com CLPs e sistemas supervisórios em arquiteturas de automação distribuída.
Faixa de potência:
- 200 V–240 V (monofásico): 0,2 kW–4 kW
- 200 V–240 V (trifásico): 0,2 kW–15 kW
- 380 V–480 V: 0,4 kW–22 kW
Principais Diferenciais do GD28
- STO (Safe Torque Off) integrado com certificação SIL3 ;
- Filtro EMC Classe C3 incorporado na entrada e na saída da potência;
- Conectividade industrial avançada com RS485 (Modbus RTU) padrão e slot para protocolos PROFINET, EtherCAT, EtherNet/IP e Modbus TCP;
- Entrada dedicada para PTC: permitindo monitoramento direto da temperatura do motor;
Vantagens Técnicas do GD28
- Instalação compacta com possibilidade de montagem lado a lado;
- Função de economia de energia para cargas variáveis;
- Resposta de torque inferior a 10 ms;
- Torque de partida de até 200% a 0,5 Hz (motor assíncrono – SVC)
Conectividade
A EC-TX149 é um cartão opcional de comunicação Ethernet industrial desenvolvido para transformar o GD28 em um inversor de frequência com PROFINET, EtherCAT, EtherNet/IP e Modbus TCP, permitindo integração direta com CLPs, IHMs e sistemas supervisórios modernos.
Baseada em tecnologia Ethernet industrial, a placa possui duas portas RJ45 integradas, possibilitando redes em linha, estrela ou anel, com maior flexibilidade na arquitetura do sistema e redução de componentes externos.
Protocolos suportados:
- PROFINET
- EtherCAT (CiA 402)
- EtherNet/IP
- Modbus TCP
Acessórios Opcionais Disponíveis
- Teclado LED BOP-270
- Teclado LCD SOP-28
- Placa de comunicação Multiplas Redes EC-TX149 (10530)
Tabela dos Inversores GD28 – Monofásico 220V (AC 1PH 200~240V)
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Frame | Código |
|---|---|---|---|---|---|---|---|
| GD28-0R2G-S2 | 0,2 (0,25) | 200~240 | Monofásica | 3,9 | 1,5 | A | |
| GD28-0R4G-S2 | 0,4 (0,5) | 200~240 | Monofásica | 5,3 | 2,5 | A | |
| GD28-0R7G-S2 | 0,75 (1,0) | 200~240 | Monofásica | 8,8 | 4,2 | A | 10528 |
| GD28-1R1G-S2 | 1,1 (1,5) | 200~240 | Monofásica | 14,8 | 6,5 | B | |
| GD28-1R5G-S2 | 1,5 (2,0) | 200~240 | Monofásica | 17,0 | 7,5 | B | |
| GD28-2R2G-S2 | 2,2 (3,0) | 200~240 | Monofásica | 20,6 | 10,0 | B | |
| GD28-004G-S2 | 4,0 (5,0) | 200~240 | Monofásica | 34,0 | 16,0 | C | 10529 |
Tabela dos Inversores GD28 – Trifásico 220V (AC 3PH 200~240V)
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Frame | Código |
|---|---|---|---|---|---|---|---|
| GD28-0R4G-2 | 0,4 (0,5) | 200~240 | Trifásica | 4,1 | 2,5 | A | |
| GD28-0R7G-2 | 0,75 (1,0) | 200~240 | Trifásica | 6,8 | 4,2 | A | |
| GD28-1R1G-2 | 1,1 (1,5) | 200~240 | Trifásica | 9,1 | 6,5 | B | |
| GD28-1R5G-2 | 1,5 (2,0) | 200~240 | Trifásica | 11,5 | 7,5 | B | |
| GD28-2R2G-2 | 2,2 (3,0) | 200~240 | Trifásica | 15,1 | 10,0 | B | |
| GD28-004G-2 | 4,0 (5,0) | 200~240 | Trifásica | 20,0 | 16,0 | C | |
| GD28-5R5G-2 | 5,5 (7,5) | 200~240 | Trifásica | 25,7 | 20,0 | C | 10865 |
| GD28-7R5G-2 | 7,5 (10) | 200~240 | Trifásica | 33,0 | 30,0 | D | 10866 |
| GD28-011G-2 | 11 (15) | 200~240 | Trifásica | 44,0 | 42,0 | D | 10867 |
| GD28-015G-2 | 15 (20) | 200~240 | Trifásica | 60,0 | 55,0 | E | 10868 |
Tabela GD28 – Trifásico 380V (AC 3PH 380~480V)
| Modelo | Potência kW (CV) | Alimentação (AC) | Rede | Corrente de Entrada (A) | Corrente de Saída (A) | Frame | Código |
|---|---|---|---|---|---|---|---|
| GD28-0R4G-4 | 0,4 (0,5) | 380~480 | Trifásica | 2,7 | 1,5 | A | |
| GD28-0R7G-4 | 0,75 (1,0) | 380~480 | Trifásica | 4,5 | 2,5 | A | |
| GD28-1R1G-4 | 1,1 (1,5) | 380~480 | Trifásica | 5,8 | 3,0 | A | |
| GD28-1R5G-4 | 1,5 (2,0) | 380~480 | Trifásica | 7,6 | 4,2 | B | |
| GD28-2R2G-4 | 2,2 (3,0) | 380~480 | Trifásica | 9,6 | 5,5 | B | |
| GD28-003G-4 | 3,0 (4,0) | 380~480 | Trifásica | 11,4 | 7,5 | B | |
| GD28-004G-4 | 4,0 (5,0) | 380~480 | Trifásica | 15,3 | 9,5 | B | |
| GD28-5R5G-4 | 5,5 (7,5) | 380~480 | Trifásica | 22,1 | 14,0 | C | |
| GD28-7R5G-4 | 7,5 (10) | 380~480 | Trifásica | 28,0 | 18,5 | C | |
| GD28-011G-4 | 11 (15) | 380~480 | Trifásica | 36,0 | 25,0 | D | 10869 |
| GD28-015G-4 | 15 (20) | 380~480 | Trifásica | 46,0 | 32,0 | D | 10870 |
| GD28-018G-4 | 18,5 (25) | 380~480 | Trifásica | 55,0 | 38,0 | E | |
| GD28-022G-4 | 22 (30) | 380~480 | Trifásica | 60,0 | 45,0 | E | 10871 |
Aplicações do GD28
Com torque de partida de até 200% a 0,5 Hz no controle vetorial SVC para motores assíncronos, o GD28 é indicado para aplicações que exigem alto esforço inicial, partidas sob carga e estabilidade em baixas rotações. Esse desempenho reduz trancos mecânicos, melhora a estabilidade do processo e aumenta a vida útil do conjunto motor-máquina.
Além do alto desempenho dinâmico, o GD28 incorpora STO com certificação SIL3, filtro EMC Classe C3 e opção de comunicação Ethernet industrial (PROFINET, EtherCAT, EtherNet/IP e Modbus TCP), tornando-se ideal para máquinas modernas que exigem segurança funcional e integração com redes industriais.
Aplicações com alto torque em baixa rotação
- Extrusoras industriais, que exigem torque elevado desde a partida;
- Transportadores carregados, com grande inércia e esforço inicial;
- Misturadores e agitadores, que operam sob carga constante;
- Compressores, que demandam força para vencer a pressão inicial;
- Máquinas com alto torque em baixa rotação, como sistemas de processamento contínuo
Aplicações que exigem segurança SIL3
- Máquinas com acesso frequente de operadores;
- Sistemas com enclausuramento e intertravamento de segurança;
- Linhas automatizadas com requisitos normativos internacionais;
- Equipamentos destinados à exportação.
Aplicações com comunicação Ethernet industrial
- Máquinas integradas a CLPs Siemens, Rockwell, Beckhoff ou Schneider;
- Sistemas com controle distribuído e troca de dados em tempo real;
- Células automatizadas e projetos de Indústria 4.0;
- Linhas de produção com supervisão remota e diagnóstico via rede.
O GD28 é indicado para setores como máquinas-ferramenta, plásticos e borracha, embalagem, alimentos e bebidas, HVAC, logística e sistemas de transporte industrial, onde desempenho, segurança certificada e conectividade são requisitos técnicos essenciais.
Qual a principal diferença entre o GD27-EU e o GD28?
- GD27-EU → Ideal para aplicações industriais gerais com excelente custo-benefício.
- GD28 → Indicado para projetos que exigem segurança SIL3, comunicação Ethernet industrial e maior desempenho dinâmico.
Suporte Técnico Especializado para o GD28
A Kalatec oferece suporte técnico completo para o Inversor de Frequência GD28, desde a análise da aplicação até a parametrização e acompanhamento pós-venda.
Nossa equipe técnica atua diretamente no dimensionamento, ajuste de parâmetros, integração com CLPs e validação em campo, garantindo estabilidade operacional e confiabilidade no sistema.
Se sua aplicação exige maior robustez, resposta dinâmica rápida e integração com protocolos como PROFINET, EtherCAT, EtherNet/IP ou Modbus TCP, o GD28 é uma solução preparada para ambientes industriais exigentes.
No vídeo a seguir, apresentamos os principais recursos técnicos do Inversor de Frequência GD28, sua arquitetura e exemplos práticos de aplicação industrial.
Explore também os demais inversores INVT da nossa linha, desenvolvidos para atender desde cargas leves até processos de alta complexidade e precisão.
