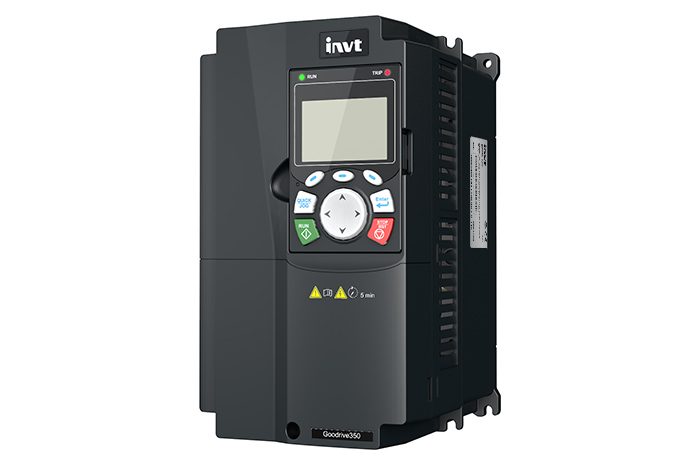

Inversor Multi-Função GD350A
Goodrive350A é um novo inversor de alto desempenho. É altamente extensível e flexível com cartão de encoder, cartão PLC, cartão de comunicação e cartão I/Os, atendendo as demandas de várias indústrias.
O Inversor GD-350 é orientado para os mercados de equipamentos OEM de médio e alto padrão, abrangendo principalmente as aplicações de impressão e embalagem, equipamentos de bobinagem, máquinas de papel, equipamentos de corte, máquinas têxteis, injetoras, etc.
O inversor de Frequência GD350A suporta motor síncrono e assíncrono. Possui Função de Controle torque, permite controle malha fechada e segurança STO embutido, de acordo com os padrões internacionais nível SIL2.
Recursos e Detalhes do Inversor GD350A
O GD350A é um inversor de alta extensibilidade, projetado para atender às necessidades específicas de diversos clientes através de uma ampla gama de cartões de expansão opcionais, como Cartão PLC, Cartão de E/S, Cartão de Comunicação e Cartão PG. Abaixo estão as principais características e especificações deste inversor:
Modelos Disponíveis
- GD350: Alimentação 220 Vca Trifásico
- GD350A: Alimentação 380/440 Vca Trifásico
Especificações Técnicas
- Frequência de Entrada: 47Hz a 63Hz
- Frequência de Saída: 400Hz padrão, ajustável até 600Hz alterando os parâmetros P00.03 e P00.04
- Potência: Disponível em estoque até 45kW; até 500kW sob encomenda
- Modos de Controle: Escalar, Vetorial e Vetorial Sensorless
- Modos de Controle de Malha: Malha Aberta e Malha Fechada
- Tipos de Carga Aplicada: Cargas de torque constante (G) e torque variável (P)
- Sobre Carga:
- 150% da corrente nominal por 60 segundos
- 180% da corrente nominal por 10 segundos
- 200% da corrente nominal por 1 segundo
Modos de Ajuste de Frequência
- Digital
- Analógico
- Sinal de Frequência
- Multi Step
- PID
- MODbus
Tipos de Proteção
- Sobrecorrente
- Sobretensão
- Subtensão
- Sobreaquecimento
- Falta de Fase
- Sobrecarga
- Outros
Controle de Frenagem
- Interno padrão até 37kW
- Interno opcional de 45kW até 110kW
- Externo acima de 110kW
Design e Conectividade
- Design Compacto: Menos espaço de instalação
- Entradas Digitais: 5 entradas, sendo 4 de 1kHz e 1 rápida de 50kHz
- Multi Speed: Até 16 velocidades programáveis
- Entradas Analógicas:
- AI2: 0-10V/0-20mA
- AI3: -10V a +10V
- Saídas Analógicas:
- AO1: 0-10V/0-20mA até 2,2kW
- AO1 e AO2: 2 saídas acima dessa potência
- Saídas Digitais:
- Y1: Coletor Aberto
- 1 saída rápida de 50kHz
- Saídas a Relés: 2 saídas com contato reversível
- Portas RS485: 2 portas para comunicação MODBUS
Proteções e Certificações
- Proteção: 10 tipos de proteções e alarmes internos
- STO: Padrão de fábrica
- Potenciômetro e Teclado LED Externo: Padrão
- Reator DC Embutido: Até 18,5kW
- Filtros EMC Embutidos: Atende à norma IEC61800-3-C3 e C2
- Resfriamento Natural: Monofásico ou trifásico 220V 0,2-0,75kW
- Certificações: CE, Rohs, TUV SUD Z10 17 03 72237 110
Módulos e Expansões
- Módulo do Resistor de Frenagem: Interno até 37kW; acima dessa potência, necessário solicitar como item opcional
- Resistor de Frenagem: Opcional e externo – Saiba como especificar e instalar o resistor de frenagem
- CLP: Opcional, adicionando o cartão EC-PC502-00
- Slots para Cartões de Expansão: 2 slots para inversores até 5,5kW; 3 slots acima de 5,5kW
Aplicações
- Tipos de Motores: Indução CA, Motor de Ímã Permanente (Malha Aberta e Fechada), Spindle, Servo, Motor de Relutância (Malha Aberta e Fechada), Motores Assíncronos (Malha Aberta/Fechada)
- Grau de Proteção: IP20 e opcional IP55
O GD350A é uma solução versátil e robusta para diversas aplicações industriais, oferecendo flexibilidade e alta performance para atender às necessidades específicas de cada cliente.
Tabela de Potência:
| Modelo (entrada Monofásica) | Potência kW (CV) | Alimentação (AC) | Corrente (A) de entrada | Corrente (B) de saída | Tamanho (mm) |
| GD350-004G-2 | 4 (5.0) | 200~240 | 25 | 18.5 | 170*320*220 |
| GD350-5R5G-2 | 5,5 (7.5) | 200~240 | 32 | 25 | 170*320*220 |
| GD350-7R5G-2 | 7,5 (10) | 200~240 | 40 | 32 | 170*320*220 |
| GD350-011G-2 | 11 (15) | 200~240 | 51 | 45 | 200*340*208 |
| GD350-015G-2 | 15 (20) | 200~240 | 70 | 60 | 250*400*223 |
| GD350-018G-2 | 18,5 (25) | 200~240 | 80 | 75 | 250*400*223 |
| GD350-022G-2 | 22 (30) | 200~240 | 98 | 92 | 282*560*258 |
| GD350-030G-2 | 30 (40) | 200~240 | 128 | 115 | 282*560*258 |
| GD350-037G-2 | 37 (50) | 200~240 | 139 | 150 | 282*560*258 |
| GD350-045G-2 | 45 (60) | 200~240 | 168 | 180 | 338*554*330 |
| GD350-055G-2 | 55 (75) | 200~240 | 201 | 215 | 338*554*330 |
| GD350A-7R5G/011P-4 | 7,5/11 (10/15) | 380~440 | 25/30 | 18.5/23 | 126*186*192 |
| GD350A-011G/015p-4 | 11/15 (15/20) | 380~440 | 32/40 | 25/32 | 170*320*220 |
| GD350A-015G/018P-4 | 15/18 (20/25) | 380~440 | 40/45 | 32/38 | 170*320*220 |
| GD350A-022G/030P-4 | 22/30 (30/40) | 380~440 | 51/64 | 45/60 | 200*340*208 |
| GD350A-030G/037P-4 | 30/37 (40/50) | 380~440 | 64/80 | 60/75 | 250*400*223 |
| GD350A-037G/045P-4 | 37/45 (50/60) | 380~440 | 80/98 | 75/92 | 250*400*223 |
| GD350A-045G/055P-4 | 45/55 (60/75) | 380~440 | 98/128 | 95/115 | 282*560*256 |
Abreviação do Produto:
GD350A-7R5G/011P-4
- G: Carga com Torque Constante (Exaustores , ventiladores ,Chiller e etc… )
- P: Carga com Torque Variável ( Máquinas de Tração, Injetoras, Bombas e etc… )
Aplicações:
Suporta cartão de expansão: Ethernet, CANopen, Profibus DP, Bluetooth, Profinet.
Interface USB padrão, o programa pode ser baixado de forma conveniente e rápida, e a curva de operação do inversor também pode ser gravada por uplink externo, o que é conveniente para manutenção e análise.
Cartões de Encoder:
O cartão de Encoder EC-PC502 adota tecnologia de filtro digital para melhorar a compatibilidade eletromagnética e realizar recepção estável de longa distância do sinal do codificador.
- EC-PG505-24 Cartão de Encoder A,B,Z 24V para Inversor GD350 e GD350-19 (8116)
- EC-PG505-24B Cartão de Encoder A,B,Z 24V para Inversor GD350-IP55 (8237)
- EC-PG505-12 Cartão de Encoder push-pull e diferencia 5/12V (8236)
Cartões de CLP:
- EC-PC501-00 Cartão CLP (6863): 4 ED, 1SD, 1EA , 1SA1 e 2 SD relés reversíveis.
- EC-PC502-00 Cartão CLP: 6 ED, 2 SD relés reversíveis, 1EA, 1SA, 1 RS485. Usando o ambiente de desenvolvimento CODESYS, suporta programação ladder, texto estruturado, blocos de função, e outros.16k step espaço de programação, 8 k word kB espaço armazenamento de dados.
Cartões de Expansão de Rede:
- EC-TX502-1 – cartão Wi-Fi (6639)
- EC-TX510 Cartão Ethernet/IP (6638)
- EC-TX505 Cartão CANopen (8370)
- EC-TX509 Cartão PROFINET (8234)
- EC-TX508 Cartão Ethercat (8235)
Módulo de Frenagem e resistor
A linha de Inversor GD350A possui o Módulo de Frenagem interno até a potência de 37kW (440Vac ) e 18,5kW (220Vac), acima o módulo de frenagem é opcional e deve ser solicitado.
220 Vac: Circuito de frenagem interna e padrão até 18.5kW (25CV) e externa para inversores com potência entre 22 a 75kW ( 30 a 100CV)
380/440 Vac: Circuito de frenagem interna e padrão até 37kW (50CV) e Circuito de frenagem interna opcional de 45 a 110kW (60 a 150CV) e externo a partir de 132kW (175CV)
O resistor de frenagem é sempre um item opcional e deve ser solicitado junto ao vendedor.
Fale com os nossos especialistas e saiba mais sobre inversor de frequência GD350A
O inversor de frequência GD350A oferece inúmeras vantagens, além de funcionar com todos motores síncronos e assíncronos, trata de um Inversor Vetorial Multi-função que opera no modo Velocidade e Modo Torque, possui Função STO e certificação Internacional TUV. E para aproveitar todas os benefícios desse item, você ainda tem cartões de comunicações que lhe dão muito mais conectividade.
