A mesa coordenada módulo KS com fuso de esferas é uma solução de posicionamento linear de alta precisão desenvolvida para aplicações industriais que exigem desempenho, rigidez e confiabilidade.
Projetado com estrutura monobloco e analisado por Análise de Elementos Finitos (FEA), o módulo KS oferece excelente estabilidade mecânica, eliminando a necessidade de montagem e ajustes complexos. Isso garante maior precisão de posicionamento, redução de erros de alinhamento e ganho significativo de produtividade.
Diferente de sistemas tradicionais compostos por múltiplos componentes, o módulo KS integra todos os elementos em uma única unidade compacta, proporcionando instalação simplificada, menor espaço ocupado e maior durabilidade.
Com repetibilidade de até ±0,005 mm, alta capacidade de carga e excelente resistência a momentos, é a escolha ideal para sistemas automatizados, máquinas industriais e aplicações de alta exigência técnica.
O que é o Módulo Linear KS

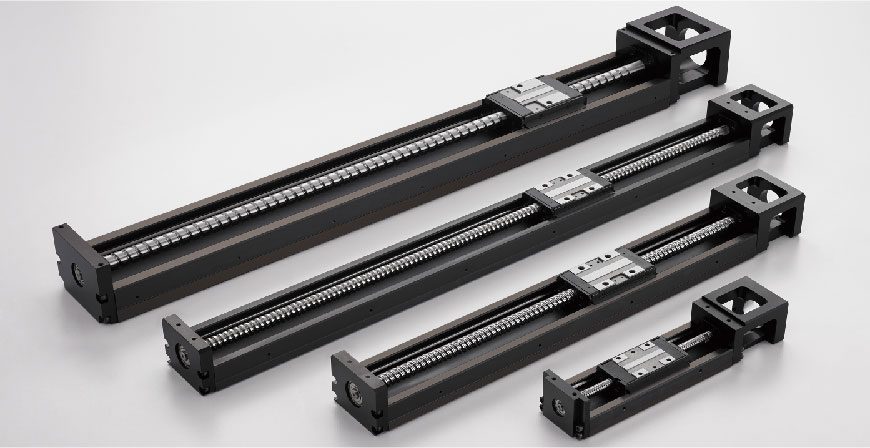

O módulo linear KS é uma mesa coordenada industrial de alta precisão, projetada para realizar movimentos lineares controlados em aplicações de automação. Trata-se de um sistema completo de posicionamento que integra guia linear, fuso de esferas e estrutura mecânica em uma única unidade compacta.
Componentes do módulo linear KS com alta precisão e estrutura monobloco
Principais Diferenciais do Módulo KS
O módulo linear KS foi desenvolvido para oferecer desempenho superior em aplicações industriais, combinando alta precisão, robustez estrutural e facilidade de integração. Sua concepção elimina limitações comuns dos sistemas tradicionais, entregando mais eficiência e confiabilidade no posicionamento linear.
Entre os principais diferenciais, destacam-se:
- Estrutura monobloco (sem necessidade de montagem)
- Alta precisão (até ±0,005 mm)
- Projeto otimizado por FEA (alta rigidez)
- Alta capacidade de carga e momento
- Design compacto (economia de espaço)
- Menor número de componentes
- Baixa manutenção
- Fácil integração com sistemas de automação
Tabela dos Modelos dos Módulos KS
| Modelo | Aplicação / Destaque | Cursos disponíveis (mm) | Interface de motor | Repetibilidade |
|---|---|---|---|---|
| KS50 | Compacto e robusto para aplicações padrão | 70, 120, 170, 220 | Motor de Passo NEMA 17 ou Servo Motor 100W | ±0,005 mm |
| KS60 | Alta rigidez para cursos maiores | 60, 110, 210, 310, 410, 510 | Motor de Passo NEMA 17 ou 23 ou Servo Motor 400W | ±0,005 mm |
| KS86 | Estrutura reforçada para cargas mais elevadas | 210, 310, 410, 510, 610, 810 | Motor de Passo NEMA 23, 34 ou Servo Motor 400W , 750W | ±0,005 mm |
| KS100 | Máxima capacidade e longos cursos | 828, 928, 1028, 1128, 1228 | Motor de Passo NEMA 34 ou Servo Motor 750W | ±0,005 mm |
Alta Precisão e Repetibilidade
Os módulos lineares KS estão disponíveis com duas classes de fuso de esferas, permitindo adequar o nível de precisão conforme a aplicação:
- Classe C – Laminado (C7): até ±0,01 mm
- Classe P – Retificado (C5): até ±0,005 mm
Acessórios que acompanham a módulo KS
- Flange do Motor.
- Acoplamentos usinados na medida do eixo do motor.
- Regua lateral para fixação dos sensores.
- Kit 3 Sensores Indutivos PM-Y45 NPN 24V (acompanha parafusos de fixação e chapa de contato) – Não vai instalado, veja vídeo como instalar.
Acessórios opcionais (apenas se solicitado)
- Proteção de alumínio (cobertura) e plataforma U de translado (fornecidos juntos)
- Opção de 2 carros móveis na mesma estrutura (A2)
- Flange para fixação do Motor em paralelo (transmissão correia dentada).
Modelos mais comercias
| Modelo | Codigo | Curso Útil | Flange | Descrição | Repetibilidade |
|---|---|---|---|---|---|
| KS60D05C-300A1-FECS1 | 10913 | 210 mm | KS60FE (servo FL60) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 14mm | ±0,01 mm |
| KS60D05C-400A1-FECS1 | 10914 | 310 mm | KS60FE (servo FL60) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 14mm | ±0,01 mm |
| KS60D05C-600A1-FECS1 | 10915 | 510 mm | KS60FE (servo FL60) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 14mm | ±0,01 mm |
| KS86D10C-440A1-F4CS1 | 10916 | 310 mm | KS86F4 (servo FL80) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 19mm | ±0,01 mm |
| KS86D10C-640A1-F4CS1 | 10917 | 510 mm | KS86F4 (servo FL80) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 19mm | ±0,01 mm |
| KS86D10C-940A1-F4CS1 | 10918 | 810 mm | KS86F4 (servo FL80) | Sistema com proteção superior de alumínio, Base U, sensores NPN e acoplamento furo 19mm | ±0,01 mm |
Nota: Para uso de Motor de Passo nas Mesas de Coordenada KS60, utilizar o Opcional Flange V-KS60-F4 (10919) e acrescentar acoplamento ADS10
Projeto Estrutural com FEA: Máxima Rigidez
A estrutura do módulo KS é projetada com Análise de Elementos Finitos (FEA), garantindo alta rigidez e reduzindo deformações mesmo sob carga, o que resulta em maior estabilidade e precisão no posicionamento.
Maior Capacidade de Carga e Momento
Projetado para suportar cargas elevadas, o módulo KS apresenta alta resistência a esforços de torção e flexão, mantendo desempenho estável e confiável em aplicações industriais exigentes.
Estrutura Monobloco: Mais Precisão e Menos Montagem
O módulo KS é fornecido como uma unidade única, eliminando a necessidade de montagem de múltiplos componentes. Isso reduz erros de alinhamento, simplifica a instalação e aumenta a confiabilidade do sistema.
Design Compacto e Economia de Espaço
Com construção otimizada, o módulo KS ocupa menos espaço na máquina, sendo ideal para projetos com restrição de layout sem comprometer desempenho.
Aplicações do Módulo KS
- Máquinas CNC
- Sistemas pick and place
- Equipamentos de inspeção
- Linhas automatizadas
- Sistemas de posicionamento linear
Para aplicações que exigem outros formatos de mesa de coordenada com fuso de esferas, ou ainda sistemas lineares com correia dentada para maior velocidade e dinâmica, convidamos você a conhecer a linha completa de soluções Kalatec.
