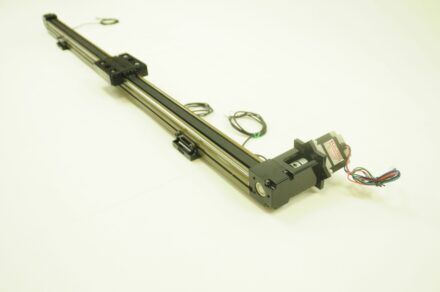

O atuador linear LTKLW40 com correia dentada é uma solução versátil e de alto desempenho para movimento linear em automação industrial, ideal para aplicações que exigem transporte rápido, precisão posicionada e integração com sistemas de controle.
Com cursos disponíveis de 400, 900 e 1400 mm, o LTKLW40 proporciona alta velocidade, repetibilidade e baixo atrito, sendo indicado para soluções como pick and place, alimentação de linhas, integração com visão computacional, inspeção de qualidade e sistemas automatizados sob demanda.
Projetado para operação com motores de passo NEMA 23 ou servomotores flange 60 mm, esse atuador linear combina flexibilidade de montagem com controle dinâmico eficiente. Sua construção robusta e especificações técnicas permitem fácil integração em máquinas especiais, células robotizadas e equipamentos que demandem deslocamento linear confiável e repetível.
Como Funciona o Atuador Linear com Correia Dentada
O atuador linear com correia dentada converte o movimento rotativo do motor em deslocamento linear por meio de uma correia sincronizada e polias de tração. A rotação do motor é transmitida diretamente à correia, movimentando o carro ao longo do eixo linear.
Essa arquitetura permite altas velocidades, baixo atrito e movimentos repetitivos confiáveis, sendo ideal para aplicações com percursos longos. A integração com sensores de posição garante controle, repetibilidade e segurança operacional.
Especificações Técnicas do Atuador Linear LTKLW40
| Parâmetro | Especificação |
|---|---|
| Modelo | LTKLW40 |
| Cursos disponíveis | 400, 900 e 1400 mm (outras medidas sob consulta) |
| Repetibilidade | ±0,5 mm |
| Perímetro da polia | 75 mm (1 volta = 75 mm) |
| Velocidade máxima | Até 600 mm/s (dependente da carga e do motor) |
| Capacidade máxima de carga | 10 kg (validar conforme motor e velocidade) |
| Torque máximo aplicado | 3,0 Nm (limitar corrente Servo Motor caso tenha redutor) |
| Flange de fixação do motor | Única – Motor de Passo NEMA 23 e Servomotor Flange FL60 |
| Sensores inclusos | 3 sensores P4S-NA (24 VDC, NPN) |
| Acoplamento – Motor de Passo | ADS10-J (furação 12 mm – 6,35 mm) |
| Acoplamento – Servomotor | GS-34X (furação 12 mm – 14 mm) |
Acessórios inclusos:
- Sensores Indutivos 24V NPN (3 peças)
- Flange para Fixar Motor de Passo Nema 23 ou servo Motor Flange 60mm
- Base de fixação inferior (2 peças)
Acessórios a acrescentar:
- Acoplamento ADS10-J ou GS-34X
- Kit extensão para operar com duas mesas em paralelo
- Motorização: Motor de Passo HT23400 ou servo Motor 200W ou servo motor 400W (FL60)
Principais medidas:
Aplicações do Atuador Linear LTKLW40
O atuador linear LTKLW40 com correia dentada é indicado para aplicações de movimento linear rápido, onde a velocidade, repetibilidade e facilidade de integração são fatores essenciais. Sua arquitetura o torna ideal para sistemas automatizados que exigem deslocamentos longos, ciclos contínuos e baixa manutenção.
Principais aplicações:
- Pick and place de componentes leves e médios
- Transporte linear de peças em linhas automatizadas
- Alimentação de máquinas e processos produtivos
- Sistemas de inspeção de qualidade com visão computacional
- Posicionamento e movimentação em células automatizadas
- Montagem automatizada de componentes
- Sistemas cartesianos e robôs lineares
Diferenciais desse atuador linear
O atuador linear LTKW se destaca pela alta velocidade de deslocamento e pela disponibilidade de cursos de até 1400 mm, sendo ideal para aplicações de automação industrial que exigem movimentos rápidos e repetitivos.
Sua estrutura compacta, sem haste, permite instalação em múltiplas orientações e facilita a composição de sistemas cartesianos, como configurações com dois eixos longitudinais e um eixo transversal, mantendo excelente desempenho dinâmico mesmo com motores de menor porte.
Leve, versátil e com excelente custo-benefício, o LTKW é uma solução eficiente para aplicações industriais que demandam produtividade, flexibilidade de projeto e confiabilidade operacional.
Exemplo de Projeto de 03 mesas LTKW-40 e um Módulo KS60
Confira mais aplicações e exemplos reais no nosso canal YOUTUBE
Precisa de ajuda para um sistema linear ideal?
Se o seu projeto exige um atuador sem haste e com correia dentada, vale optar por uma solução versátil, estável e durável.
A Kalatec oferece uma linha completa de atuadores lineares, tanto com sistemas integrado com correia dentada quanto com sistemas integrado com fuso de esferas, sempre considerando os requisitos específicos da sua aplicação para garantir o melhor desempenho possível.
