    Mini Guia Linear

    Início » Mini Guia Linear

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

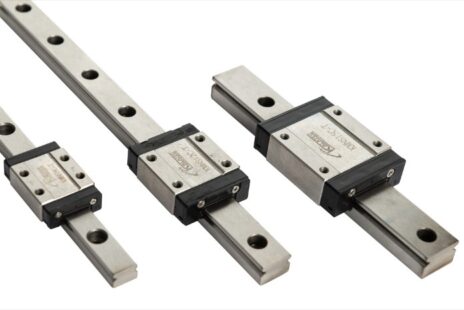

    Mini Guia Linear

    A Kalatec oferece uma linha própria de Guias Lineares, fabricada com a mais alta tecnologia e qualidade do mercado, sendo reconhecida como marca Top Five para o mercado industrial brasileiro, certificada pelas normas ISO 9001-2000 e CNS 1268.

    A guia linear de esferas pode ter duas, quatro ou seis fileiras de esferas. Seu movimento é restrito a um determinado grau de liberdade. Ajuda a simplificar os sistemas de automação industrial e pode ser instalada em vários tipos de superfícies. Se apresenta em versões com ou sem flange, com ou sem gaiola e há ainda o modelo em miniatura.

    As Mini Guias Lineares são fabricadas em aço carbono S45 e aço inox SUS440 e estão disponíveis nos tamanhos 7, 9, 12 e 15. Trata-se de uma excelente escolha para projetos compactos e que necessitam de qualidade e garantia de vida longa.

    Solicite seu orçamento sem compromisso

    Principais Características das Mini Guias:

    • Tamanho reduzidos;
    • Leves;
    • Material: Aço Carbono S45 e Opcional Aço Inox SUS440
    • Construção interna com o conceito Arco Gótico;
    • Instalação em qualquer posição sem comprometimento da vida útil;
    • Dureza Superficial através da Tempera por Indução: 62HRC;
    • Baixo nível de ruído durante a operação
    • Intercambialidade: As principais medidas como altura do conjunto  e distância entre furos são padronizadas, mas  em geral, exige a troca do conjunto Trilho e Patins em caso de mudança de marca.

    Quando utilizar as Mini-Guias Lineares?

    guia miniatura serie MRM

    As Guias Miniaturas são utilizadas em equipamentos indústrias de pequenos portes ou miniaturas  que necessita precisão e rigidez no movimento linear. As esferas das guias miniaturas dão suavidade eficiência acima de 95% no movimento.

    As aplicações são as mais diversas: podem ser usadas em equipamentos miniatura, máquinas para semicondutores, equipamentos de montagem PCB, equipamentos médicos, robótica, equipamentos de medição, equipamentos para automação de escritório, e outras máquinas miniatura deslizantes.

    GUIA DE APLICAÇÃO DAS  MINI-GUIAS LINEARES

    Modelo Marca Largura do Trilho (mm)  Ca(Kgf) Coa (Kgf)
    KMN9C KALATEC 9 189 260
    KMN12C KALATEC 12 289 399
    KMN15C KALATEC 15 470 570



    COMO ESPECIFICAR GUIAS LINEARES?

    O trabalho de uma guia linear se fundamenta em um sistema de movimentação baseado nos princípios de rolamento, conseguindo manter a trajetória de itens e outras peças em uma máquina. Trata-se de uma alternativa à técnica de barramento convencional, operando em alta velocidade e com precisão de posicionamento.

    Existem inúmeros tipos de guias disponíveis no mercado, entre eles a Mini Guia e, para encontrar a ideal, é preciso fazer a sua especificação.

    Essa tarefa deve levar em conta a capacidade de movimentação da peça, avaliando quais serão as cargas dinâmica e estática necessárias. Também é preciso observar o nível de precisão, se está de acordo com o esperado. Esses são apenas alguns dos critérios para especificação da guia linear.



    Fale com os nossos especialistas e saiba mais sobre Mini Guias Lineares

    Cerca de metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Faça o seu projeto com uma empresa de tradição e reconhecimento: estamos há mais de 32 anos no mercado e ganhamos o Selo Top Five* como fornecedor de excelência em Guias Lineares e Mini Guias para a indústria brasileira. (*Prêmio Top Five 2020-2021 da Revista NEI, certificado pela Thomas Register)

    Aqui você encontra garantia, credibilidade e vantagens exclusivas: cliente Kalatec conta com engenheiros com vasta experiência, que garantem a aplicação, além de assistência técnica permanente. Entre em contato: a nossa equipe te ajuda a especificar a sua Mini Guia Linear.

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
