    Motor AC 200W Monofásico

    Início » Motor AC 200W Monofásico

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

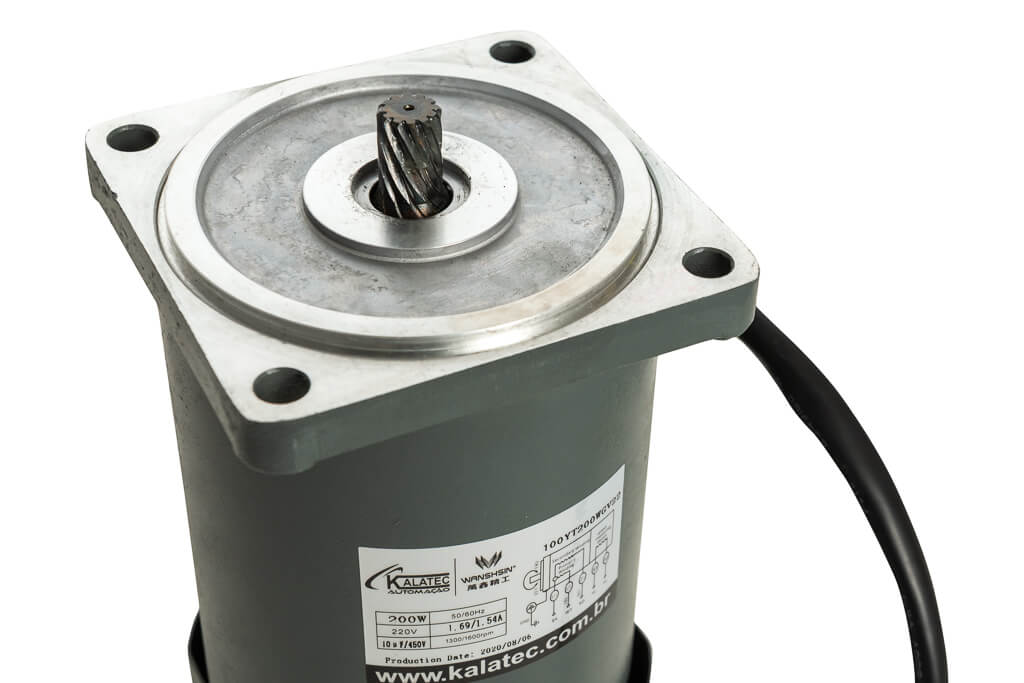

    Motor Monofásico 200W

    O motor monofásico de indução AC  200W agregam muito valor a sua automação. Ideais para operação unidirecional e bi-direcionais . Tudo o que você precisa é conectar um capacitor em série para a partida.

    Quando necessário a variação da velocidade utiliza-se o variador WS-L que oferece potenciômetro frontal e display para a visualização da velocidade do motor além de uma entrada física para sentido da direção.

    O Motor 100YT200WGV22 possui  potência de 200W, monofásico, eixo estriado para uso exclusivo dos redutores em linha 100GF (Flange #100) ou os Redutores 900 LG100GFxx com eixo sólido ou eixo vazado.


    Informações AdicionaisDownloads

    Características Motor Monofásico 200W

    • Código 100YT200WGV22  (Código Kalatec 6279 )
    • Potência 200W
    • Flange 100×100 mm
    • Grau de Proteção: IP44
    • Alimentação 220vac Monofásica
    • Frequência Nominal: 60Hz
    • Velocidade Nominal 1600 RPM
    • Capacidade de variação de Velocidade 90 a 1600 RPM
    • Torque de Partida: 1330 mNm
    • Carga Axial: 50N
    • Carga Radial: 80N
    • Torque Nominal @1200 RPM: 930 mNm
    • Inércia: 9.0Kg.cm2
    • Peso do Motor: 4.6Kg



    A Kalatec recomenda usar o Micro Motor AC 200W com o variador de velocidade WS-L-200W para variação de velocidade e controle de rampas. No caso de não ter essa necessidade, recomenda-se o uso de um capacitor  para partida direta na capacitância de 10uF/450V (código kalatec 6294)



    Variador de velocidade WS-L-200W

    • Código Fabricante: WS-L-200W (código kalatec: 6443)
    • Potência: 200W
    • Alimentação: 220VAC Monofásico
    • Função: Variação de velocidade e inversão de sentido
    • Indicação no Visor: Rotação (RPM)
    • Dimensão do Frontal: (102×60)mm
    • Aceleração e desaceleração: Ajustável 0.1 a 10s



    Redutor de Engrenagens 100GFxxH

    Os dentes das engrenagens do redutor são construído em aço 40CrMnti que oferece ótima resistência mecânica.

    • Flange: 100mm
    • Eixo de saída: 15mm
    • Código: 100GFxxH
    • Temperatura de Operação: -10oC ~+450C
    • A velocidade Final após o redutor pode variar com a carga +/-8%.
    • Ruído: Máximo 65dB
    • Peso conjunto: (Motor + redutor): 6.8Kg



    Reduções Disponíveis  coaxial de engrenagem e em ângulo 90 grau

    Relação das Reduções para Motor  200W
    Redutor  100GFxxH 3 6* 7.5 10* 15* 20 30* 50 100 200
    Velocidade (RPM) 533 267 213 160 107 80 53 32 16 8
    Torque  (Nm) 2.87 5.73 7.16 9.55 14.33 17.14 25.71 42.85 44 44

    * Os redutores sinalizados são as reduções que a Kalatec mantém em estoque e as demais reduções estão disponíveis sob encomenda. Converse com o vendedor para  melhor orientação.

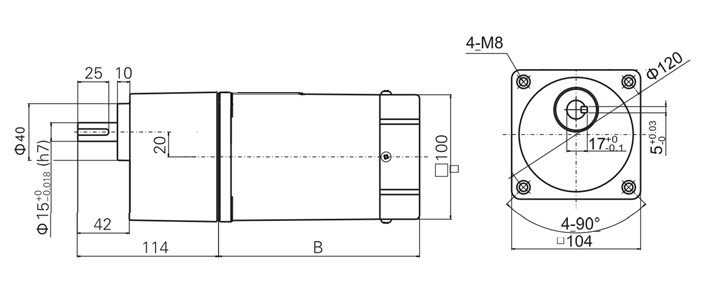

    Dimensões Conjunto Motor com Redutor (1:3~200)

    Motor 100YT200WGV22 com redutor 100GFxxH

    Conjunto Motor 100YT200WGV22 e Redutor 100GFxxH  (Cota B = 178mm)

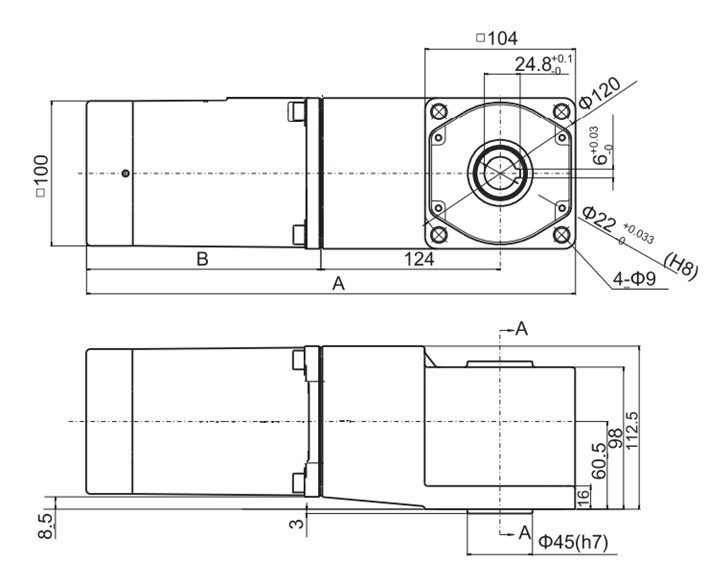

    Dimensões Conjunto Motor com Redutor em ângulo (1:3~200)

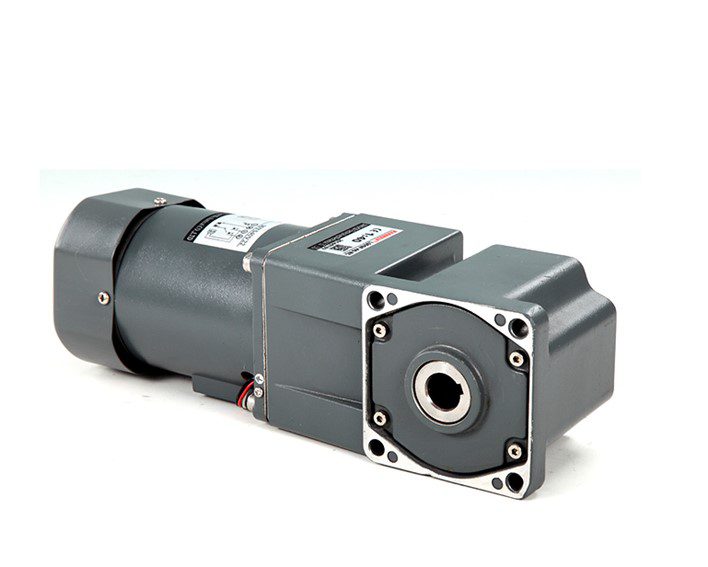

    Motor Monofásico 200W com Redutor Hollow Shaft100GFxx-RC

    Motor 100YT200WGV22 com redutor Hollow Shaft L100-GFxx-RC



    • Catalogo-PDF
    • Desenho-3D(100YT200WGV22+100GFxxH-15mm)
    • Desenho-3D(100YT200WGV22+L100-GFxx-RC)
    • WS-L-Manual
