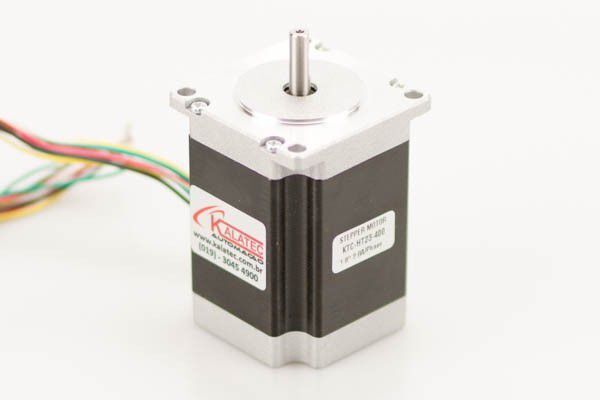

Motor de Passo Nema 23: HT23-400

Características do Motor de Passo Nema 23

O motor de passo Nema 23 é conhecido por suas características distintas que o tornam adequado para várias aplicações. Algumas das principais características incluem:

• KTC-HT23-400  – Eixo 1/4″  (3939)
• KTC-HT23-403-F8  – Eixo 8mm  (8695)
• Motor de Passo Nema: 23
• Flange: 56mm
• Comprimento da carcaça: 75,5mm
• Passo em Angulo: 1,8⁰
• Resolução: 200PPR
• Torque Estático Bipolar: 1,9Nm (20Kg.cm)
• Quantidade de Fios: 08
• Ligações possíveis: Unipolar e Bipolar Serie e Bipolar Paralelo
• Corrente Unipolar: 2,0A/fase
• Corrente Bipolar Série: 1,4A/fase
• Corrente Bipolar Paralelo: 2,8A/fase
• Temperatura de Operação: -20 a +50 ^oC
• Classe de isolamento: Classe B (130 ^oC)
• Diâmetro do eixo: 6,35 mm (1/4″)
• Capacidade Carga Axial: 15N
• Capacidade Carga Radial: 75N (na distância de 20mm da flange)
• Inércia: 480 g.cm2
• Peso do Motor: 1Kg
• Certificação: CE e ROhs
• Qualidade: ISO9001: 2008

Opcionais:

Motor de Passo com Eixo  Duplo :

1. Código HT23-400
2. Indicado pra aplicações que necessita um segundo eixo para uso de encoder,
3. Uso de manipulo externo

Motor  Nema 23 com Redutor Planetário:

1. Código HT23-400-RXX
2. Redutor Planetário com eficiência de 95%
3. Redutor de Alta capacidade de Carga
4. Folga Máxima de 12 arc minuto
5. Redução  Integrada disponível: 4,25:1 , 10:1 , 15:1 e  100:1

Motor  Nema 23 com Encoder (StepServo) :

1. Código KTC-HT23-EC1000
2. Motor de 2Nm com Encoder de 4000 PPR  Integrado

Motor  Nema 23 com Freio Eletromagnético :

1. Código KTC-HT23-BRAKE
2. Motor de Passo com Freio eletromagnético 24V integrado
3. Indicado para aplicação com fuso de esferas na vertical

Motor  Nema 23 com Proteção IP-65:

1. Código KTC-HT23-IP65
2. Proteção para ambientes úmidos com jatos de água esporádicos.

Benefícios do Motor de Passo Nema 23

1. Precisão: Os motores de passo são notórios por sua precisão de posicionamento. O Nema 23 não é uma exceção e oferece movimentos previsíveis e controlados, tornando-o ideal para aplicações que exigem alta precisão.

2. Alto Torque: Este motor é capaz de fornecer um alto torque, o que o torna adequado para lidar com cargas variadas e exigentes em termos de torque.
3. Operação Passo a Passo: O motor de passo opera em passos discretos, o que significa que ele se move de um passo para o próximo em resposta a pulsos elétricos. Isso facilita o controle preciso da posição e do movimento.

4. Facilidade de Controle: Os motores de passo Nema 23 são relativamente fáceis de controlar, com muitos controladores e placas disponíveis no mercado para facilitar sua integração em sistemas.

5. Construção Durável: Eles são construídos para durabilidade e podem suportar cargas repetitivas e ambientes adversos, tornando-os confiáveis em ambientes industriais.

6. Controle de aceleração e desaceleração: o movimento que um motor de passo produz é o resultado das ativações da sequência de suas bobinas. Portanto, para acelerar ou desacelerar o movimento, basta aumentar ou diminuir a frequência da ativação das bobinas.

O preço do motor de passo nema 23

Para os que necessitam de um motor simples e que oferece um tipo de movimento preciso, sabe que o motor de passo nema 23 é extremamente ideal.

O preço do motor de passo  nema 23 é bastante acessível, porém isso vai depender de suas variações e composições. As variações no torque aplicado por um motor de passo são pequenas, tendo em vista seu funcionamento.

Diferenciais do preço do motor de passo

É recomendado utilizar o motor de passo em equipamentos que exigem um posicionamento preciso de erro pequeno e não cumulativo, como em scanners, impressoras, dispositivos robóticos etc. Antes de utilizar um motor de passo, é preciso analisar e saber qual motor é necessário para o seu projeto. Além disso, é necessário verificar o preço do motor de passo.

Aplicações do Motor de Passo Nema 23

O motor de passo Nema 23 encontra aplicações em uma variedade de setores devido à sua precisão e capacidade de controlar o movimento com facilidade. Algumas das aplicações comuns incluem:

1. Automação Industrial: Em sistemas de automação, esses motores são usados para controlar robôs, transportadores e máquinas que exigem movimentos precisos.
2. Impressão 3D: Em impressoras 3D, o Nema 23 é usado para controlar o posicionamento dos eixos X, Y e Z, permitindo a criação de objetos tridimensionais com detalhes precisos.
3. Máquinas CNC: Em máquinas CNC, como fresadoras e roteadores CNC, esses motores controlam o movimento dos eixos, permitindo a usinagem precisa de materiais.
4. Equipamentos Médicos: Em equipamentos médicos, como scanners e equipamentos de laboratório, o Nema 23 é usado para controlar movimentos precisos.
5. Robótica: Em robôs industriais e robótica em geral, esses motores são essenciais para garantir movimentos controlados e precisos.

O motor de passo Nema 23 é um componente valioso em várias aplicações que exigem movimentos precisos e controlados. Suas características, como precisão, alto torque e facilidade de controle, o tornam uma escolha popular em setores que vão desde a automação industrial até a impressão 3D e a robótica.

Com sua capacidade de operação passo a passo, ele oferece um alto grau de controle de posicionamento, tornando-o uma peça fundamental em sistemas que dependem da precisão de movimento.
