    Motor Monofásico AC120W e Redutor

    Início » Motor Monofásico AC120W e Redutor

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

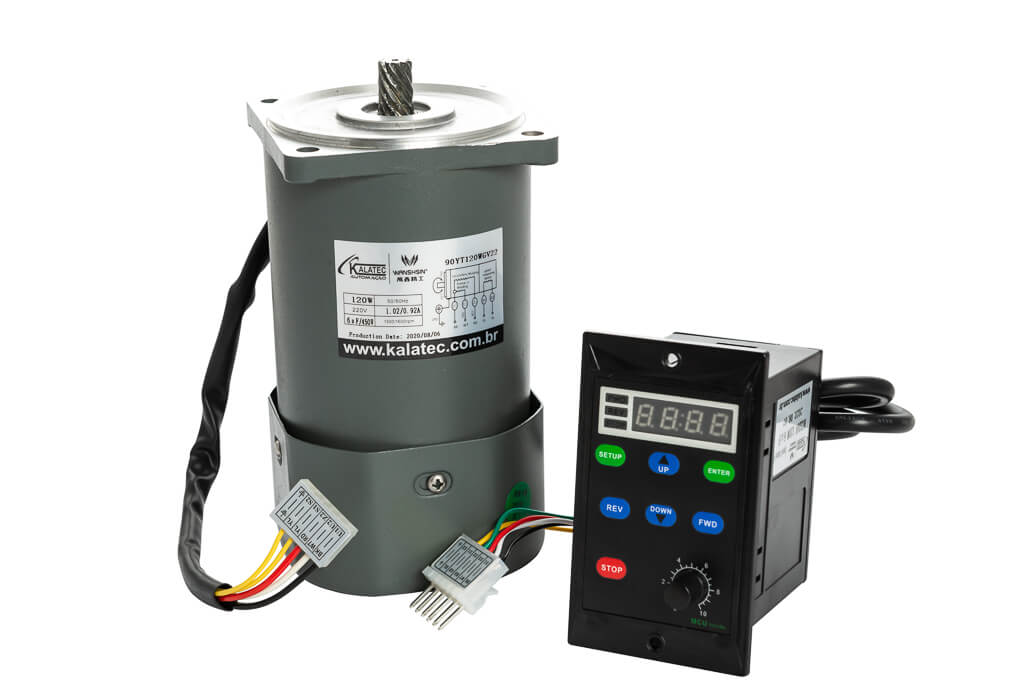

    Motor Monofásico AC 120W

    Os motores de indução CA são ideais para operação unidirecional e bi-direcionais como esteiras e sistemas de transportes de carga. Tudo o que você precisa é conectar um capacitor e ligar o motor  na alimentação 220VAC Monofásico.

    Quando necessário a variação da velocidade utiliza-se o variador WS-L que oferece potenciômetro, display para a visualização da velocidade do motor e entrada física para sentido de direção.

    O Motor 90YT120WGV22 possui  potência de 120W, monofásico, eixo estriado para uso exclusivo dos redutores 90GF ( Flange #90)




    Informações AdicionaisDownloads

    Características Motor Monofásico 120W

    • Código 90YT120WGV22  (Código Kalatec 6278 )
    • Potência 120W
    • Flange 90×90 mm
    • Grau de Proteção: IP44
    • Alimentação 220vac Monofásica
    • Frequência Nominal: 60Hz
    • Velocidade Nominal 1600 RPM
    • Capacidade de variação de Velocidade 90 a 1600 RPM
    • Torque de Partida: 720 mNm
    • Torque Nominal @1200 RPM: 800 mNm
    • Torque Nominal @90RPM: 300 mNm
    • Inércia: 7 Kg.cm2
    • Peso do Motor: 3Kg



    A Kalatec recomenda usar o Micro Motor AC 120W com o variador de velocidade WS-L-120W para variação de velocidade e controle de rampas. No caso de não ter essa necessidade, recomenda-se o uso de um capacitor  para partida direta na capacitância de 6uF/450V (código kalatec 6293)



    Variador de velocidade WS-L-120W

    • Código Fabricante: WS-L-120W (código kalatec: 6442)
    • Potência: 120W
    • Alimentação: 220VAC Monofásico
    • Função: Variação de velocidade e inversão de sentido
    • Indicação no Visor: Rotação (RPM)
    • Dimensão do Frontal: (102×60)mm
    • Aceleração e desaceleração: Ajustável 0.1 a 10s



    Redutor de Engrenagens 90GFxxH

    Os dentes das engrenagens do redutor são construído em aço 40CrMnti que oferece ótima resistência mecânica.

    • Flange: 90mm
    • Eixo de saída: 12mm
    • Código: 90GFxxH
    • Diâmetro saída Redutor:
    • Temperatura de Operação: -10oC ~+450C
    • A velocidade Final após o redutor pode variar com a carga +/-8%.
    • Ruído: Máximo 65dB
    • Peso conjunto: (Motor + redutor): 4.2Kg

    Redutores Disponíveis:

    Relação das Reduções para Motores 120W
    Redutor  90GFxxH 3 5 7.5* 10 15* 20 30* 50* 100* 200
    Velocidade (RPM) 533 320 213 160 107 80 53 32 16 8
    Torque  (Nm) 1.87 3.12 4.68 5.73 8.60 11.46 15.43 20.0 20.0 20.0



    * Os redutores sinalizados são as reduções que a Kalatec mantém em estoque e as demais reduções estão disponíveis sob encomenda. Converse com o vendedor para  melhor orientação.

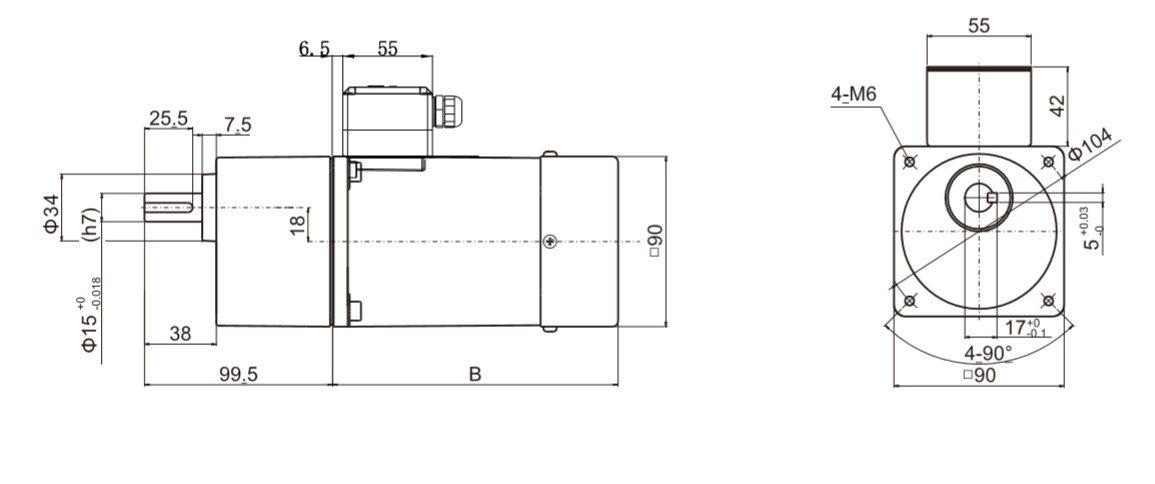

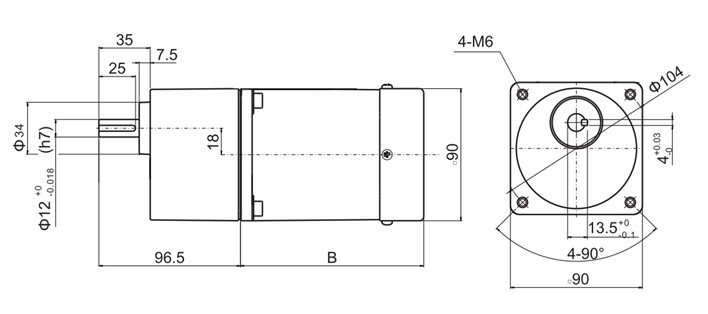

    Dimensões Conjunto Motor com Redutor (1:3~200)



    Motor 90YT120WGV22 com redutor 90GFxxH

    medida-motor-ac-60w-com-redutor-90YT-90GF

    Medidas do Conjunto  90YT120WGV22 + 90GFxxH12  ( Cota B = 151mm)



    Ligação simples com Capacitor sem o variador de velocidade

    ESQUEMA DE LIGACAO MOTOR MONO SEM CONTROLADORA





    • Catalogo-PDF
    • WS-L-Manual
    • Desenho-3D (Montado)
