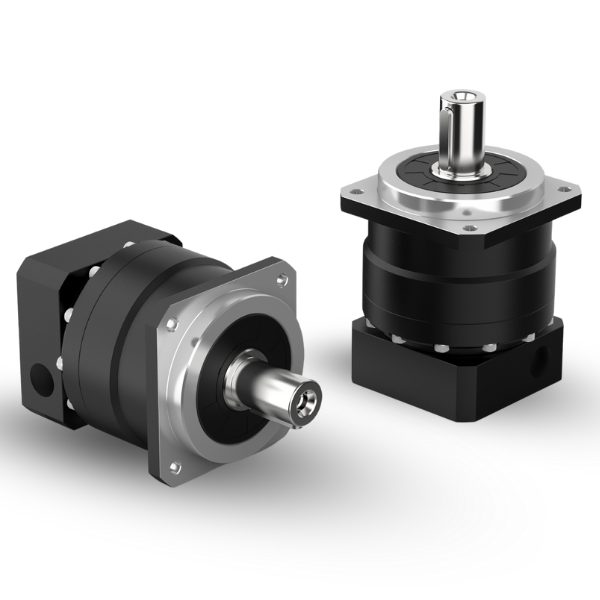

O Redutor Planetário Helicoidal WEB060, da Kalatec Automação, foi projetado para aplicações industriais que exigem alta precisão de posicionamento, rigidez mecânica elevada e operação suave, mesmo em ciclos dinâmicos e contínuos.
Com engrenagens planetárias helicoidais cementadas e retificadas, o WEB060 oferece baixa folga angular, elevada densidade de torque e alto rendimento mecânico, sendo a solução ideal para integração com servo motores compactos, especialmente em máquinas onde o espaço é limitado e a precisão é crítica.
Sua construção robusta, aliada à lubrificação otimizada e ao conjunto porta-planetas com eixo de saída em peça única, garante estabilidade dinâmica, baixo nível de ruído e longa vida útil, mesmo sob regimes de aceleração e desaceleração frequentes.
- Máxima Folga ≤ 5 arcmin para L1
- Máxima Folga ≤ 8 arcmin para L2
🔹 Principais Características Técnicas
- Baixa folga angular (backlash típico ≤ 5 arcmin para L1)
- Engrenagens planetárias helicoidais cementadas (≈ 60–62 HRC)
- Diâmetro eixo de saída: 16mm
- Tamanho L1 (01 Estágio) Reduções Disponíveis: 3, 5, 7 e 10:1
- Tamanho L2 (02 Estágios) Reduções Disponíveis: 12,15 e 25:1
- Torque nominal de saída: até 50 Nm (dependendo da relação de redução)
- Torque máximo admissível: até 2,5× o torque nominal
- Velocidade Nominal de entrada: até 5000 rpm
- Velocidade máxima de entrada: até 10.000 rpm
- Folga Máxima: ≤5 arc minutos para L1 ≤8 arc minutos para L2
- Carga radial permissiva: até 1300 N
- Carga axial permissiva: até 650 N
- Eficiência: 97%
- Temperatura de operação: –20 °C a +40 °C
- Ruído: ≤ 58dB
- Grau de proteção: IP65
- Lubrificação Óleo Sintético
- Montagem: Em quaisquer direções (retentores de proteção contra vazamento de óleo)
- Estimativa de Vida Útil: 20.000 horas
🔹 Indicação
Servo Motores 200W, 400W das marcas INVT, DELTA, ONROM, YASKAWA, MITSUBISHI, PANASONIC e Servo 700W da WEG (SWA-40-2-2,6-30) com a flange FL-WEB060-SWA40-14 (10742)
🔹 Aplicações Recomendadas
O WEB060 é amplamente utilizado em:
- Máquinas CNC compactas
- Mesas rotativas de pequeno porte
- Indexadores de precisão
- Atuadores lineares servoacionados
- Máquinas de embalagem
- Robótica industrial leve
- Máquinas especiais de alta precisão
O Redutor Planetário Helicoidal WEB060 Kalatec é a solução ideal para aplicações industriais que exigem precisão, rigidez e confiabilidade em um conjunto compacto e de alto desempenho, garantindo máxima eficiência quando integrado a servo motores.
Fale com a engenharia da Kalatec e selecione o WEB060 ideal para sua aplicação.
