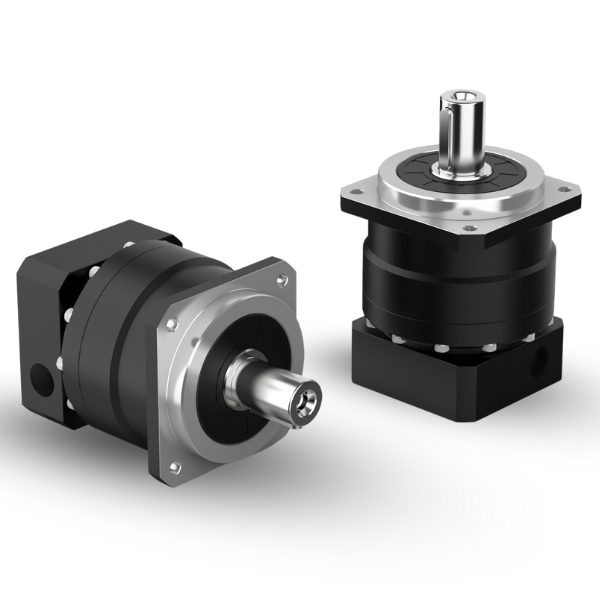

O Redutor Planetário Helicoidal WEB090, da Kalatec Automação, foi projetado para aplicações industriais que demandam maior capacidade de torque, sem abrir mão da precisão de posicionamento e da estabilidade mecânica características da linha WEB.
Sua arquitetura com engrenagens planetárias helicoidais cementadas e retificadas proporciona operação suave, baixo nível de ruído e excelente desempenho dinâmico, tornando o WEB090 ideal para integração com servo motores industriais em máquinas de médio porte.
- Máxima Folga ≤ 5 arcmin para L1
- Máxima Folga ≤ 8 arcmin para L2
🔹Principais Características Técnicas
- Baixa folga angular (backlash típico ≤ 5 arcmin para L1)
- Engrenagens planetárias helicoidais cementadas (≈ 60–62 HRC)
- Diâmetro eixo de saída: 22mm
- Tamanho L1 (01 Estágio) Reduções Disponíveis: 3, 5, 7 e 10:1
- Tamanho L2 (02 Estágios) Reduções Disponíveis: 12,15 e 25:1
- Torque nominal de saída: até 136 Nm (dependendo da relação de redução)
- Torque máximo admissível: até 2,5× o torque nominal
- Velocidade Nominal de entrada: até 4000 rpm
- Velocidade máxima de entrada: até 8.000 rpm
- Folga Máxima: ≤5 arc minutos para L1 ≤8 arc minutos para L2
- Carga radial permissiva: até 2760 N
- Carga axial permissiva: até 1380 N
- Eficiência: 97%
- Temperatura de operação: –20 °C a +40 °C
- Ruído: ≤ 60dB
- Grau de proteção: IP65
- Lubrificação Óleo Sintético
- Montagem: Em quaisquer direções (retentores de proteção contra vazamento de óleo)
- Estimativa de Vida Útil: 20.000 horas
Indicação
- Servo Motores 750W e 1000W baixa inércia (flange 80) das marcas INVT, DELTA, ONROM, YASKAWA, MITSUBISHI, PANASONIC
- Servo motor WEG (SWA-56-2-2,5-20) usar com Flange 10743
- Servo Motor Siemens 1FK2-115 usar com a Flange 10743
Reduções Disponíveis:
- (10713) WEB090-03-FL80-19 | Servo Motor IMS20B-08
- (10710) WEB090-05-FL80-19 | Servo Motor IMS20B-08
- (10716) WEB090-07-FL80-19 | Servo Motor IMS20B-08
- (10711) WEB090-10-FL80-19 | Servo Motor IMS20B-08
- (10720) WEB090-05-FL110-19 | Servo Motor SV-MM11
- (10721) WEB090-10-FL110-19 | Servo Motor SV-MM11
- (10727) WEB090-05-ST34-14 | Motor de Passo KML
- (10728) WEB090-10-ST34-14 | Motor de Passo KML
- (10743) Flange adaptação | medidas circulo guias:95-115mm
🔹Aplicações Recomendadas
- Máquinas CNC
- Mesas rotativas
- Indexadores
- Atuadores servoacionados
- Máquinas de embalagem
O Redutor Planetário Helicoidal WEB090 Kalatec é a solução ideal para aplicações industriais que requerem precisão, rigidez e confiabilidade, oferecendo desempenho superior quando integrado a servo motores industriais.
Entre em contato com a engenharia da Kalatec para especificar o WEB090 ideal para sua aplicação.
Conheça também a linha completa de redutores planetários Kalatec.
