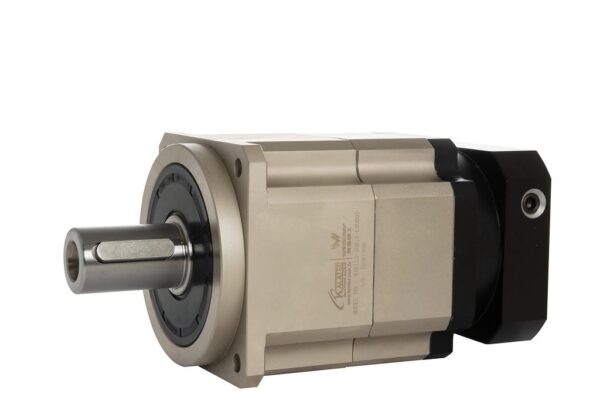

Redutores Planetários
O Redutor Helicoidal Planetário é um componente de alta precisão, projetado para reduzir a velocidade, aumentar o torque e equilibrar o fator de inércia da carga movida em relação ao motor. Esses redutores utilizam engrenagens helicoidais, que possuem dentes em ângulo, resultando em uma maior área de contato. Isso proporciona uma capacidade de carga superior, mesmo com o mesmo tamanho de carcaça, em comparação com os redutores planetários de dentes retos.
A Série WAB de redutores helicoidais é fabricada com aço de alto teor de carbono, o que confere uma resistência mecânica excepcional, graças ao processo de cementação e têmpera, resultando em um acabamento detalhado e refinado.
Características Mecânicas do Redutor Planetário Helicoidal
- As Engrenagens Planetárias Helicoidais são projetadas para aumentar a área de contato, melhorando a rigidez e o torque de saída;
- As engrenagens helicoidais são cementadas e temperadas, com dureza superficial de HRC62, garantindo maior resistência mecânica, absorção de impactos e minimizando o desgaste mecânico por atrito;
- As engrenagens foram desenvolvidas utilizando um sofisticado software CAD-CAM, o que permite um engrenamento preciso, reduzindo o ruído e mantendo tolerâncias apertadas;
- A extremidade de entrada é conectada ao eixo do motor através de um método de aperto duplo, garantindo máxima força de fixação e transmissão com folga zero.
Quais os principais recursos e benefícios do Redutor Planetário Helicoidal
-
- Alta Capacidade de velocidade na entrada: pode alcançar até 10.000 rpm;
- Baixa folga;
- Baixo ruído: abaixo de 63dB(A);
- Design requintado: fabricação de precisão;
- Reduções Disponíveis: Relação 3:1 a 100:1;
- Alta eficiência de transmissão: >97%;
- Temperatura de Trabalho: -10°C~90°C;
- Lubrificação Sintética Permanente;
- Grau de Proteção: IP65;
- Longa Expectativa de Vida Útil: 20.000 horas;
- Flanges usinadas para montagem em Servos Motores.
Folga em Redutores planetários helicoidais
- Precisão P1 (Alta Precisão): 1 estágio<2arcmin; 2 estágios <3arcmin;
- Precisão P2 (Linha Padrão): 1 estágio<5arcmin; 2 estágios <8arcmin;
- Precisão P3 (Linha Econômica): 1 estágio<8arcmin; 2 estágios <12arcmin.
Redutores Planetários helicoidais WAB
| Código | Redução | Flange Input | Eixo Input | Comprimento | Torque Nominal | Max. Rotação | Eficiência | Máx Folga |
| WAB060-L1-10:1-ST34 | 10 | Nema 34 | 3/8″ e 1/2″ | 85,5 mm | 40Nm | 5000 RPM | 97% | P2 < 5 arc |
| WAB060-L1-7:1-C20807 | 7 | 80 mm | 19 mm | 85.6 mm | 50Nm | 5000 RPM | 97% | P2 < 5 arc |
| WAB090-L1-10:1-ST34 | 10 | Nema34 | 3/8″ e 1/2″ | 108.5 mm | 100Nm | 4000 RPM | 97% | P2 < 5 arc |
| WAB090-L1-10:1-C21010 | 10 | 110 mm | 22 mm | 100Nm | 4000 RPM | 97% | P2 < 5 arc | |
| WAB090-L2-30:1-C21010 | 30 | 110 mm | 22 mm | 159 mm | 150 Nm | 4000 RPM | 97% | P2 < 8 arc |
| WAB090-L2-100:1-C20604 | 100 | 60 mm | 14 mm | 144 mm | 100 Nm | 4000 RPM | 97% | P2 < 8 arc |
| WAB115-100:1-C20807 | 100 | 80 mm | 19 mm | 182.5 mm | 230 Nm | 4000 RPM | 97% | P2 < 8 arc |
| WAB115-L2-25:1-E21320 | 25 | 130 mm | 22 mm | 330 Nm | 4000 RPM | 97% | P2 < 8 arc | |
| WAB142-L1-10:1-F118xx | 10 | 180 mm | 35 mm | 182mm | 450 Nm | 3000 RPM | 97% | P2 < 5 arc |
Redutores Planetários WAB Angular
| Código | Redução | Flange Input | Eixo Input | Comprimento | Torque Nominal | Rotação Nominal | Eficiência | Máx Folga |
| WABR60-L1-C20604 | 3~10 | 60mm | 14 mm | 90 mm | 36 ~60Nm | 5000 RPM | 97% | P2 < 8 arc |
| WABR90-L1-C20807 | 3~10 | 80mm | 19 mm | 90 ~150Nm | 4000 RPM | 96% | P2 < 8 arc |
