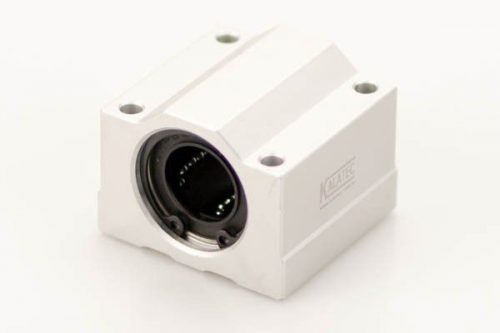

Rolamento Pillow Block SMA
Os rolamentos lineares tipo Pillow Block série SMA da Kalatec Automação são projetados para oferecer movimento linear de alta precisão, montagem simplificada e durabilidade superior em aplicações industriais.
Desenvolvidos para uso com eixos retificados lisos, esses rolamentos apoiam, guiam e movimentam componentes com suavidade e repetibilidade, garantindo baixo atrito e alinhamento perfeito em sistemas lineares.
Cada unidade é composta por um rolamento linear em aço cromo 52100, montado dentro de um mancal de alumínio usinado (bloco Pillow Block), que proporciona rigidez estrutural, fácil fixação.
Com 6 a 8 fileiras de esferas recirculantes, o conjunto assegura movimentos suaves, estáveis e precisos, mesmo em ciclos de trabalho contínuos.
Tabela de Medidas – Rolamentos Lineares com Mancal (SMAUU)
| Modelo | d | B | C | E | F | G | H | I | J | N | P | Q | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| medidas | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | rosca | (mm) | (g) |
| SMA08UU | 8 | 24 | 34 | 22 | 18 | 11 | 6 | 30 | 18 | 3 | M4 | 8 | 26.5 |
| SMA10UU | 10 | 28 | 40 | 26 | 21 | 13 | 8 | 35 | 21 | 4 | M5 | 12 | 40 |
| SMA12UU | 12 | 30.5 | 42 | 29 | 25 | 15 | 8 | 36 | 26 | 4 | M5 | 12 | 78 |
| SMA16UU | 16 | 36 | 50 | 38.5 | 35 | 19 | 9 | 44 | 34 | 4 | M5 | 12 | 76 |
| SMA20UU | 20 | 40 | 54 | 36 | 36 | 21 | 11 | 50 | 40 | 5 | M6 | 14 | 134 |
| SMA25UU | 25 | 54 | 76 | 51.5 | 41 | 26 | 12 | 67 | 50 | 6 | M8 | 18 | 180 |
| SMA30UU | 30 | 58 | 78 | 59.5 | 49 | 30 | 15 | 72 | 58 | 6 | M8 | 18 | 340 |
| SMA40UU | 40 | 90 | 102 | 68 | 62 | 40 | 20 | 90 | 60 | 8 | M10 | 25 | 460 |
Vantagens dos Rolamentos Pillow Block
Os rolamentos lineares Pillow Block da série SMA da Kalatec Automação se destacam por unir facilidade de montagem, alta rigidez estrutural e precisão de movimento em um único conjunto.
Seu design inteligente permite fixação direta sobre bases planas, dispensando usinagens complexas, suportes adicionais ou ajustes finos, o que reduz significativamente o tempo de montagem e diminui os custos de instalação, tornando o processo mais ágil, econômico e eficiente.
O mancal de alumínio usinado garante excelente resistência mecânica e estabilidade dimensional, assegurando alinhamento preciso do eixo, menor vibração e movimentos suaves e consistentes durante o deslocamento linear
Principais aplicações do SMA
Os rolamentos lineares Pillow Block da série SMA são amplamente utilizados em sistemas que exigem movimento linear preciso, suave e de longa durabilidade.
Suas principais aplicações incluem linhas de automação industrial, máquinas CNC, impressoras 3D, equipamentos de embalagem, sistemas de transporte e mesas lineares.
Produzidos sob rigorosos padrões de qualidade Kalatec, os rolamentos Pillow Block SMA combinam baixo custo, alta capacidade de carga e excelente confiabilidade, oferecendo soluções robustas e precisas para os mais diversos projetos de automação e movimentação linear.
Conheça todos os modelos de rolamentos lineares disponíveis na Kalatec
Se você deseja entender melhor as diferenças entre os tipos de rolamentos lineares, suas características e aplicações na automação industrial, acesse o artigo completo no Blog da Kalatec.
Para conhecer todos os modelos disponíveis, incluindo rolamentos LM, LMF, LME, KH, SMA e SME, e visite a página principal de rolamentos lineares da Kalatec .
