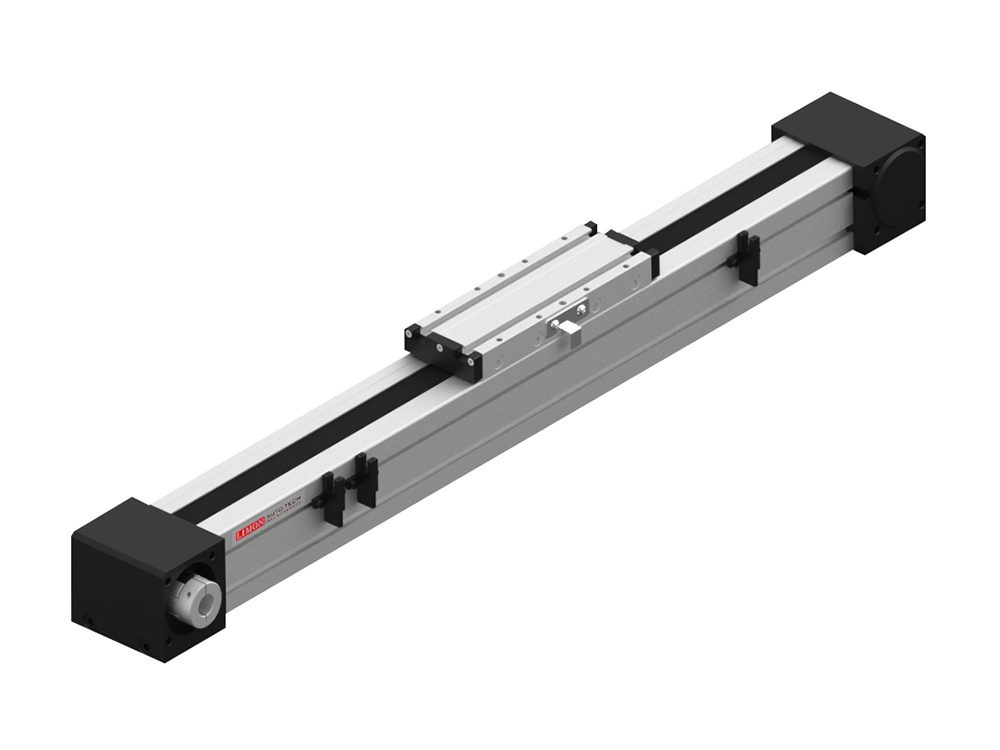

    SLCD-80 Atuador Linear Correia Dentada

    Início » SLCD-80 Atuador Linear Correia Dentada

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    Atuador Linear de Correia Dentada

    O Atuador Linear de Correia Dentada da Kalatec é uma solução robusta e eficiente para aplicações que exigem alta velocidade e precisão. Sua estrutura é composta por um perfil de alumínio quadrado, garantindo leveza e resistência. O sistema de guia linear inclui dois patins sobre o mesmo trilho, proporcionando estabilidade e suavidade no movimento. A correia dentada de alta resistência assegura durabilidade e desempenho superior.


    Informações AdicionaisDownloads

    Características do Atuador Linear de Correia Dentada SLCD 80

    O Atuador Linear de Correia Dentada SLCD 80 da Kalatec é projetado para oferecer desempenho superior em aplicações industriais. Abaixo estão suas principais características técnicas:

    • Curso Disponível: 80 mm a 5000 mm ( permitindo extensão até 7000mm)
    • Máxima Carga Horizontal: 50Kg
    • Máxima Carga Vertical:  40Kg
    • Máxima Velocidade: 5m/s
    • Repetibilidade: 0.05 mm
    • 01 volta inteira é 176 mm
    • Tipo de Correia: 8M-30
    • Tipo de Guia linear interna: KR20 com 2 Patins
    • Driving Torque: 0,5Nm
    • Máximo Torque Admissível: 49Nm
    • Flange Padrão do Sistema  para Redutor WPF080
    • Motores Indicado: Motor de Passo e Easy Servo Nema 34 e Servos Motores 400 ou 750W
    • Sensores Tipo Forquilha: EE-SX672-NPN (4397)

    Descrição Detalhada

    • Curso Disponível: O atuador linear SLCD 80 oferece uma ampla faixa de curso, variando de 80 mm a 7000 mm, permitindo flexibilidade para diversas aplicações.
    • Capacidade de Carga: Suporta uma carga máxima horizontal de 50 Kg e uma carga máxima vertical de 40 Kg, garantindo robustez e confiabilidade.
    • Velocidade e Repetibilidade: Com uma velocidade máxima de 5 m/s e uma repetibilidade de 0,05 mm, este atuador proporciona precisão e eficiência em movimentos rápidos.
    • Deslocamento por Volta: Cada volta completa do atuador resulta em um deslocamento de 176 mm, facilitando o controle e a medição.
    • Tipo de Correia e Guia Linear: Equipado com uma correia 8M-30 de alta resistência que assegura durabilidade e suavidade no movimento.
    • Torque de Condução e Máximo Torque Admissível: O torque de condução é de 0,5 Nm, enquanto o torque máximo admissível é de 49 Nm, permitindo uma operação potente e segura.
    • Compatibilidade com Redutores e Motores: A flange padrão é compatível com o redutor Planetário WPF080, oferecendo versatilidade na escolha do motor.
    • Sensores de Fim de Curso: Inclui sensores indutivos tipo forquilha EE-SX672-NPN (4397), proporcionando maior controle e segurança na operação.

    Benefícios do Atuador Linear SLCD 80

    1. Ampla Faixa de Curso: Flexibilidade para diversas aplicações com cursos de até 7000 mm.
    2. Alta Capacidade de Carga: Suporta cargas significativas tanto na orientação horizontal quanto vertical.
    3. Velocidade e Precisão: Operação rápida com alta repetibilidade, ideal para sistemas que exigem precisão.
    4. Durabilidade e Desempenho: Componentes de alta qualidade, como a correia 8M-30 e a guia linear KR20, garantem longa vida útil e desempenho consistente.
    5. Versatilidade de Motores: Compatível com uma variedade de motores, permitindo personalização conforme a necessidade do projeto.
    6. Segurança e Controle: Sensores de fim de curso tipo forquilha asseguram uma operação segura e controlada.

    Escolha o Atuador Linear de Correia Dentada SLCD 80 da Kalatec para garantir precisão, confiabilidade e desempenho superior em suas aplicações industriais.

    Aplicações

    O Atuador Linear de Correia Dentada é perfeito para uma ampla gama de aplicações industriais, incluindo:

    • Sistemas de automação
    • Máquinas CNC
    • Equipamentos de embalagem
    • Linhas de montagem automatizadas

    Dimensões:



    • Desenhos-3D
    • Catalogo-PDF
