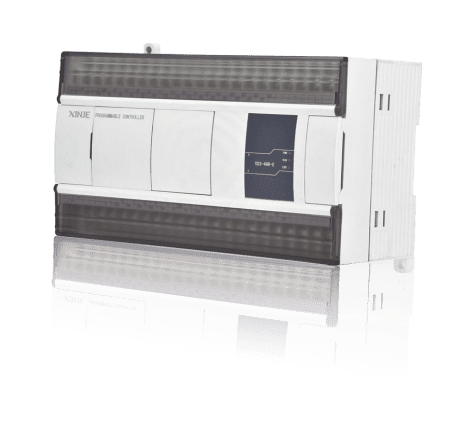

XD5-48T6

Principais Características do CLP XD5-48TC

O CLP XD5-48TC da XINJE é uma solução avançada para automação industrial, oferecendo uma combinação de alta performance e flexibilidade. Abaixo estão as principais características deste modelo:

Detalhamento das Características

1. Modelo e Configuração de Entradas/Saídas
   • O modelo XD5-48T6 é configurado com entradas e saídas NPN, ideal para diversas aplicações industriais.
2. CPU de 32 Bits
   • A CPU de 32 bits proporciona um processamento rápido e eficiente, garantindo alta performance em operações complexas.
3. Capacidade de I/Os
   • Com 48 pontos de I/Os (28 entradas e 20 saídas), o CLP oferece uma excelente capacidade de integração com dispositivos e sensores.
   • A capacidade máxima de I/Os pode ser expandida até 572 pontos, permitindo maior flexibilidade e escalabilidade.
4. Função Relógio em Tempo Real
   • A função de relógio em tempo real é integrada, facilitando o controle e a sincronização de eventos.
5. Porta USB para Programação
   • A porta USB permite uma programação fácil e rápida, simplificando o processo de configuração e atualização do CLP.
6. Comunicação Serial
   • Suporte para comunicação RS232 e RS485, garantindo conectividade robusta com outros dispositivos e sistemas de controle.
7. Capacidade de Memória
   • Com 512K de memória, o CLP pode armazenar programas complexos e grandes volumes de dados.
8. Tempo de Execução de Instrução Básica
   • O tempo de execução de instrução básica varia entre 0,02 e 0,05 µs, proporcionando alta velocidade de processamento.
9. Performance de Instrução
   • Capaz de executar 6000 steps de instrução em um tempo máximo de 0,1 a 0,2 ms, garantindo eficiência em operações críticas.
10. Entradas e Saídas Rápidas
    • Equipado com 6 saídas rápidas de 100KHz e 6 entradas rápidas de 80KHz, ideal para aplicações que requerem alta velocidade de resposta.
11. Expansão Modular
    • Suporta até 16 módulos de expansão à direita, 1 módulo à esquerda e 2 cartões BD, oferecendo grande flexibilidade para futuras expansões.
12. Alimentação
    • Alimentado por 24VDC, garantindo uma operação estável e segura.
13. Cabo de Programação
    • O cabo de programação TG-USB (5928) facilita a conexão e a programação do CLP.

Com essas características, o CLP XD5-48TC da XINJE se posiciona como uma solução robusta e eficiente para diversas aplicações de automação industrial, oferecendo alta performance, flexibilidade e confiabilidade.

Flexibilidade e Expansão

Uma das grandes vantagens do CLP XD5-48T6 é sua capacidade de expansão. Com slots adicionais para módulos de expansão, é possível aumentar o número de I/Os conforme a necessidade do projeto, chegando a até 544 I/Os. Isso garante que o sistema possa crescer e se adaptar às mudanças e expansões futuras, sem a necessidade de substituir o controlador principal.

Aplicações Industriais

Ideal para uma ampla gama de aplicações industriais, o CLP XD5-48T6 é compatível com motores de indução CA, motores de ímã permanente, motores de relutância e motores assíncronos, tanto em malha aberta quanto fechada. Sua versatilidade o torna uma escolha excelente para setores como manufatura, automação de processos, controle de máquinas e muito mais.

Confiabilidade e Certificações

A XINJE é reconhecida por sua qualidade e inovação em soluções de automação. O CLP XD5-48T6 não é exceção, oferecendo um design robusto e durável, com certificações CE e RoHS que garantem conformidade com os padrões internacionais de segurança e qualidade.

Com o CLP XD5-48T6 da XINJE, você tem em mãos uma ferramenta poderosa para otimizar seus processos industriais, aumentar a produtividade e garantir a flexibilidade necessária para enfrentar os desafios do futuro.

Tabela dos Cartão de Expansão do CLP XD5-48TC

Modelo	Série	Tipo de Cartão	Descrição  da Expansão Direita
XD-E16X	XD	I/Os Digitais	16 entradas Digitais
XD-E32X-C	XD	I/Os Digitais	32 entradas Digitais
XD-E32YR-C	XD	I/Os Digitais	32 saídas Digitais a rele
XD-E8X8YR	XD	I/Os Digitais	8 Entradas Digitais e 8 Saídas Rele
XD-E8X8YT	XD	I/Os Digitais	8 Entradas e 8 Saídas Transistor
XD-E16X16YT-C	XD	I/Os Digitais	16 lnput  e 16 output Transistor
XD-E4AD2DA	XD	Analógicas	04 Entradas (mA ou Volts) e 02 Saídas (mA ou Volts)
XD-E4AD	XD	Analógica	04 Entradas 14 Bits (mA ou Volts)
XD-E4DA	XD	Analógica	04 Saída 12 Bits (mA ou Volts )
XD-E6PT-P	XD	Analógica	6 Canais  PT100,  precisão  0.1grau ,  saidas controle PID
XD-E6TC-P	XD	Analógica	6 Canais  Termopar Tipo K, precisão 0.1grau, 6 Canais (2 grupos de 3 canais  com saidas controle PID)
XD-E2WT-D	XD	Sensor de Pressão	2 Canais  (0~10mV), 22bits, DC24V
XD-4AD-A-ED	XD	Analógica	4 entradas corrente  12Bits – Expansão Esquerda
XD-4AD-V-ED	XD	Analógica	4 entradas Volts  12Bits – Expansão Esquerda
XD-4DA-A-ED	XD	Analógica	4 saídas corrente  10Bits – Expansão Esquerda
XD-4DA-V-ED	XD	Analógica	4 saídas volts  10Bits – Expansão Esquerda
