    Guia linear 20mm com aba KRH20FL

    Início » Guia linear 20mm com aba KRH20FL

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

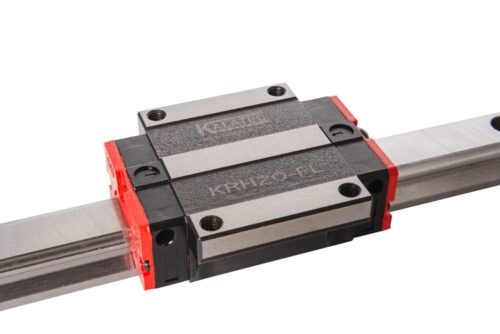

    Guia linear 20mm com aba

    Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa especialista: Kalatec Automação, mais de 30 anos de mercado. Garantia e credibilidade. Reconhecido como Fornecedor TopFive pela Thomas Register.

    Vantagens exclusivas

    Cliente kalatec  usufrui  vantagens exclusivas, engenheiros com vasta experiência que garantem a aplicação, acessórios como raspadores, tanques reservatórios, pré-cargas e  assistência técnica permanente.


    Informações AdicionaisDownloads

    Características das Guias  Lineares KRH-20-FL

    • Comprimento Máximo disponível sem emendas: 4000mm
    • Corte conforme medidas do projeto
    • Classe de Precisão N – Erro de paralelismo de 35µm /4000mm
    • Máxima diferença da Cota H (altura): 0.03mm
    • Capacidade de Carga dinâmica: 1.775 Kgf
    • Capacidade de Carga Estática: 2.776 Kgf
    • Momento Mx: 27kg.m
    • Momento My e Mz: 20kg.m
    • Tolerância Dimensional de Altura:  +/- 0.1mm
    • Peso Bloco KRH20-FL: 0,30 Kg
    • Peso do Trilho KR20: 2,21Kg/m
    • Parafuso Bloco: Indicação Allen M5x0.7Px5
    • Parafuso Trilho: Allen M5x0.8Px16L
    • Rosca para graxeira M6x0.75P
    • Opcional: Guias Cromadas e Patins com Esferas Aço Inox KRH-20C-FL

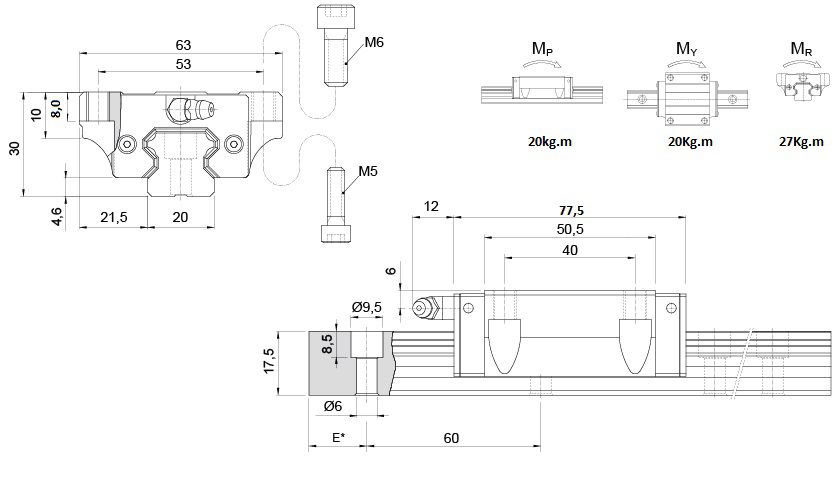

    Medidas KRH20FL

    KRH-20FL - Patins de 20mm com aba



    Intercambialidade

    KALATEC HIWIN THK PMI TBI ABBA STAF CPC
    KRHxxVL HGHxxCA HSRxxR MSAxxS TRHxxVL BRHxxB BGXHxxBN HRCxxMN
    KRHxxFL HGWxxCA HSRxxA MSAxxE TRHxxFL BRHxxA BGXHxxFN HRCxxFN



    A intercambilidade é baseada em medidas de projetos como Altura do conjunto montado e distâncias entre furos. Isso significa que pode ser alterada em projetos, mas não significa que Patins de uma determinada marca sirva no trilho de outra marca.

    A recomendação é sempre usar patins e Trilho da mesma marca.

    Devido o padrão do Trilho HG entre as marcas Kalatec e Hiwin é possível usar Patins Kalatec no Trilho Hiwin, mas não é garantida a pré-carga.

    • Desenho-3D
    • Catálogo Guias Lineares
    • Guia de lubrificação
    • Acessórios
