CLP c/ IHM Integrado 7″ com 30 I/os sendo 4 saídas 100KHz
O conjunto Ihm com Clp integrado de Tela TouchScreen colorida 7.0″ é a solução de baixo custo para equipamentos compactos que precisam de performance, interação e robustez.
Aplicada a máquinas encartuchadeiras, embalagem, alimentícia, o modelo de série com 30 I/Os oferece todos os recursos necessários para o controle de um processo. A IHM de 7″ tem boa resolução e permite receitas. O CLP oferece entradas rápidas, saídas para controle de motores de passo ou servo e ainda expansão com uso do cartão BD Card ou Remotas.
A vantagem competitiva dos CLPs XINJE além de um software de programação simples e robusto esta presente em milhares de máquinas espalhada pelo mundo, afinal se o maior fabricante de máquinas do mundo é a China e a XINJE é a maior fornecedora interna de CLPs.
A expansão da XINJE está muito além dos 170 distribuidores internos no mercado chinês, 01 Filial na Alemanha e 20 distribuidores espalhados em 20 Países ao redor do mundo.
Agora chegou a sua vez! Esse CLP está ao seu alcance Brasil e você pode fabricar máquinas produtivas com economia e a garantia de pós venda de uma empresa consolidada e que é referência em Suporte Técnico. Acesse depoimentos.
O conjunto ZGM é composto por um CLP Série XDM que além de todas as vantagens de um CLP Xinje XD, suporta interpolação linear e circular (2 eixos).
Principais Características ZGM-30T4-7
- Código Kalatec: ZGM-30T4-7 (6334)
- CPU Xinje XDM-32T e IHM TG765
- Tela Touchscreen Colorida de 7.0″
- Resolução: 800X480
- 16.7 Milhões de Cores
- Memória da IHM 128MB
- 30 I/Os ( 16In/14Out)
- Entradas e Saídas Transistor NPN
- 04 saídas 200KHz
- Permite uso de 01 Cartão BD-ZG3 (Analógicas e sensores termopar PT100 )
- Permite uso de Remotas
- Função Relógio em Tempo Real
- Porta de comunicação: USB, RS232 e RS485
- Tempo de Execução Instrução Básica: 0.05µs
- 6000 steps de instrução em tempo máximo de 0.1 ~0.2ms.
- 04 saídas rápidas de 100KHz
- 04 entradas rápidas de 80KHz
- Alimentação : 24VDC
- Recorte Painel (W) x (H): (190 x 136,5)mm
- Dimensões (W) x (H) x (D): (200.4 x 146.9 x 49) mm
- Software de Programação do CLP: XDPPro
- Software de Programação da IHM: TouchWin
- Cabo de Programação do CLP XVP-CAB (6343)
- Programação IHM – TG-USB (5928)
- Conversor USB-RS232 – USB-COM (5929)
Cartão de Expansão BD Card
- (6335) Z-3AD3PT-BD – Cartão BD para ZG3 – 3 Entradas 0~10 V/0~5 V (12bit) + 3 Entradas Pt100
- (6335) Z-4AD2DA-A-BD – Cartão BD para ZG3 – 4 Entradas 0~20 mA/4~20 mA (12bit) + 2 Saídas 0~20 mA/4~20 mA (10bit)
- (6822) Z-2WT-BD – Cartão BD para ZG3 – Célula de Carga (Direita) – 2 Canais para Células de Carga (0~10mV)
- Z-4TC-BD – Cartão BD para ZG3 – 4 entradas Termopar ( 04 grupos independente de PID) – Resolução 0.10C
- Z-8X-BD – Cartão BD Card ZG3 – 8 Entradas Digitais NPN
- Z-8YT-BD – Cartão BD Card ZG3 – 8 Saídas Digitais Transistor NPN
Nota: Cartões BD Card necessita fonte externa. É possível usar apenas 1 cartão em cada Conjunto ZG/ZGM
Remotas:
- (6331) MA-8X8YT – Remota Digital – 8 Entradas + 8 Saídas Transistor NPN, RS485
- (6332) MA-4AD2DA – Remota Analógica – 4 in Corrente ou Tensão (12Bits) + 2 Saídas Corrente ou Tensão (10 Bits), RS485
As remotas são comunicação RTU-Modbus via RS485 e podem ser usadas até 16 módulos na mesma rede.

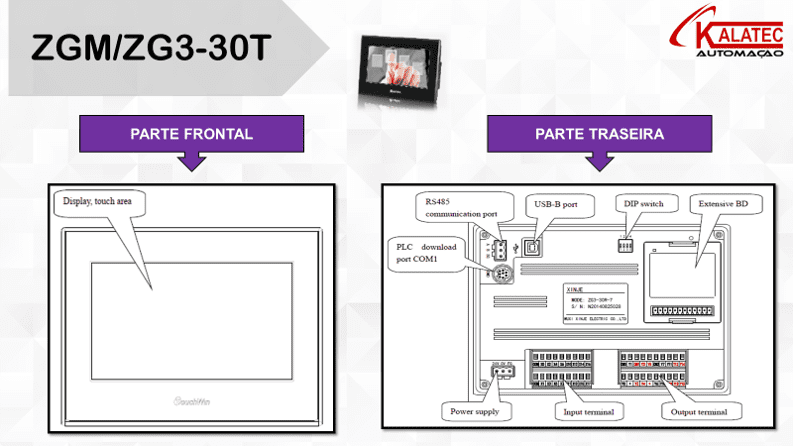

Vista Frontal e Traseira da IHM com CLP:
HM com CLP ZG3-30T-7
