    YSO e KS – Mesa de Coordenadas de Precisão

    Início » YSO e KS – Mesa de Coordenadas de Precisão

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

    Mesa de Coordenada de precisão

    As Mesas de Coordenada de Precisão Kalatec combinam movimentos altamente sofisticados com alta rigidez. Elas podem ser facilmente instaladas e geralmente são projetadas para cargas leves e médias. Em contraste, os estágios lineares são especialmente adequados para cargas de momento, devido a estrutura do sistema de guias lineares. As várias versões motorizadas podem ser usadas em muitos setores da tecnologia e da automação industrial.

    A Kalatec sempre se concentra em enriquecer o valor dos produtos aos clientes: temos capacidade de projetar e fornecer soluções personalizadas. Nossa equipe de engenharia é rica e experiente, empenhada em fornecer as opções mais eficientes para satisfazer os clientes.

    Temos trabalhado com engenharia Kalatec e de Taiwan para encontrar sempre a melhor solução em módulos lineares. Tanto o tipo acionado por fuso de esferas, quanto o tipo acionado por correia dentada, são projetados para serem muito flexíveis, com simplicidade de montagem e capacidade de acomodar vários componentes.


    Informações AdicionaisDownloads



    Série KS

    O Sistema Linear KS é um sistema modular compacto de alta precisão. A estrutura do trilho é analisada pela Análise de Elementos Finitos (FEA), de modo a obter a melhor rigidez com a máxima leveza. Composto por 1 item, o módulo KS não precisa de montagem; é compacto (economiza espaço); e tem alta capacidade de momento.

    O conceito de arco Gothic da guia linear garante ao módulo a capacidade de carga nas 4 direções, além de alta precisão e maior rigidez.

    Fuso de esferas retificado e sem folga, somado a uma mancalização com rolamentos de precisão com contatos angulares garante uma precisão de +/-0.01mm para os módulos Classe N ou +/- 0,003mm para os módulos classe P.

    Flanges para Servos Motores ou Motores de Passo são fornecidos conforme a necessidade do projeto.

    Série YSO

    Com rigidez e sólida precisão, as Mesas de Coordenadas YSO podem ser utilizadas para medição de produtos com geometria complexa e até mesmo para calibração de padrões. Em geral, são utilizadas em processos de fabricação, sendo responsáveis pelo posicionamento de produtos que serão fabricados ou inspecionados.

    Construídas em alumínio estrudado, são compostas por mancais de contato angular para melhor precisão e maior carga. Dimensões da flange para o Servo Motor de 60mm (servo 400W).

    • Curso útil de 100mm a 1250mm.
    • Velocidade Máxima de até: 1000mm/s.
    • Máxima carga para até 160 Kg.



    Nota: A representação do Servo Motor na Foto e no arquivo 3D é ilustrativa ( Esse item será cotado separadamente )

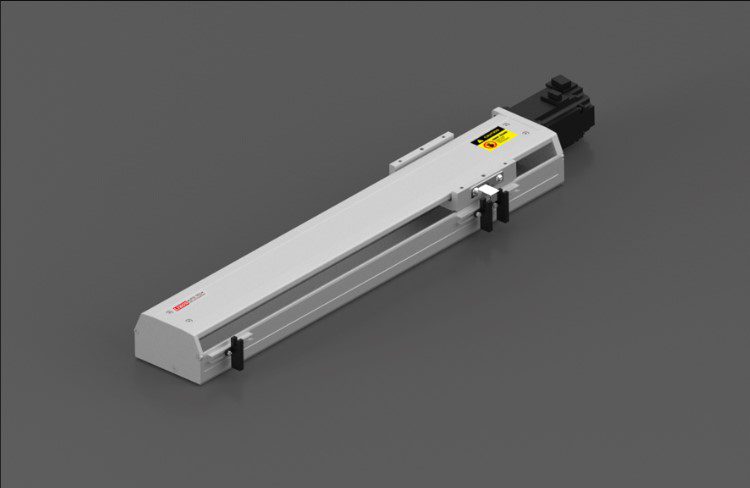

    Mesa de coordenada

    Vista Superior em corte da Mesa de Coordenada YSO

     YSO135 com 2 blocos YSO135 com 4 blocos
    Precisão Repetitiva (mm) ± 0.01
    Passo do Fuso de Esfera (mm) 5 10 16 20 5 10 16 20
    Velocidade Máxima (mm/s) 250 500 800 1000 250 500 800 1000
    Carga Máxima Horizontal (kg) 60 45 40 30 160 80 60 45
    Vertical (kg) 28 25 18 12 50 30 22 16
    Impulso Avaliado (N) 683 341 213 174 683 341 213 174
    torque de condução máximo sem carga (N .m) 0.12 0.15 0.2 0.22 0.12 0.15 0.2 0.22
    Torque de condução máxima (N.m) 10.9 12.5 14 16.7 10.9 12.5 14 16.7
     Curso (mm) 100-1250mm



    Faça sua solicitação de orçamento:  Codificação YSO-135-L10-500-P3, onde L é o passo do fuso, 500 é o curso útil em mm e P3  é a quantidade de sensores (P3 significa  3 sensores, sendo  01 Home e 02 fim de curso)



    APLICAÇÕES DA MESA DE COORDENADA

    Acionado por fuso de esferas, o módulo linear ou mesa de coordenada é a unidade de atualização automática do mecanismo de transmissão linear. Esse tipo de atuador linear é empregado na maioria dos equipamentos inteligentes industriais, como os das indústrias 3C; de baterias de lítio; de novas energias; de semicondutores; automotiva; além de robôs de carga e descarga de fabricação industrial; máquinas de dispensação de precisão; de solda; de manuseio de logística; embaladoras e muitas outras aplicações.

    A mesa de coordenada se destaca em diversos setores, pois apresenta pequeno volume, peso leve, fácil instalação e manutenção. Além disso, tem alto empuxo, forte confiabilidade, design exclusivo, alta resistência ao desgaste e longa vida útil.

    Fale com os nossos especialistas e saiba mais sobre mesa de coordenadas de precisão

    As Mesas de Coordenadas YSO ou Linha KS integram servo motor e fuso de esferas. Convertem o movimento de rotação do servo motor em movimento linear, com precisão de controle de velocidade e de posicionamento; rotação e torque em velocidade precisa; posição e controle de avanço do atuador; e, finalmente, alcançando movimento linear de alta precisão. Para saber mais sobre esse produto, entre em contato com o nosso time de especialistas.

    • Catalogo Série KS
    • Desenho 3D KS50
    • Desenho 3D KS60
    • Desenho 3D KS86
    • Desenho 3D (YSO110)
    • Desenho 3D (YSO135)
