O que é a mesa linear MAF?
A mesa linear MAF é um sistema de movimentação linear desenvolvido para aplicações de automação industrial que exigem posicionamento preciso, movimento controlado e baixo atrito.
Seu funcionamento utiliza um fuso de esferas, responsável por converter o movimento rotativo do motor em deslocamento linear. Esse princípio de acionamento proporciona elevada eficiência mecânica e favorece movimentos suaves e precisos.
A linha MAF pode ser utilizada na construção de máquinas e sistemas automatizados que necessitam de movimentação linear compacta e confiável, sendo uma solução especialmente indicada para fabricantes de máquinas, integradores de automação e projetos de posicionamento industrial.
Como funciona o sistema com fuso de esferas
O funcionamento da mesa linear MAF baseia-se em três elementos principais:
Fuso de esferas: responsável por transformar o movimento rotativo em linear com alta eficiência e baixo desgaste.
Eixo linear retificado: garante rigidez estrutural e precisão no deslocamento.
Motor de acionamento – pode ser integrado com:
- motor de passo Nema 23 ou Nema 34
- servomotor de 400W ou 750W
Esse conjunto permite movimentos suaves, precisos e repetitivos, essenciais em aplicações industriais automatizadas.
Diferença entre MAF16 e MAF30
A escolha entre os modelos depende principalmente de carga, rigidez e aplicação.
MAF16
- Aplicações leves
- Estrutura compacta
- Ideal para automação leve e bancadas
MAF30
- Maior capacidade de carga
- Maior robustez estrutural
- Indicado para aplicações industriais mais exigentes
Em termos práticos:
Se o projeto exige maior curso e esforço → MAF30
Se prioriza custo e compactação → MAF16
Especificações Técnicas
A mesa linear MAF foi projetada para oferecer alta precisão, robustez mecânica e confiabilidade em aplicações industriais de posicionamento linear.

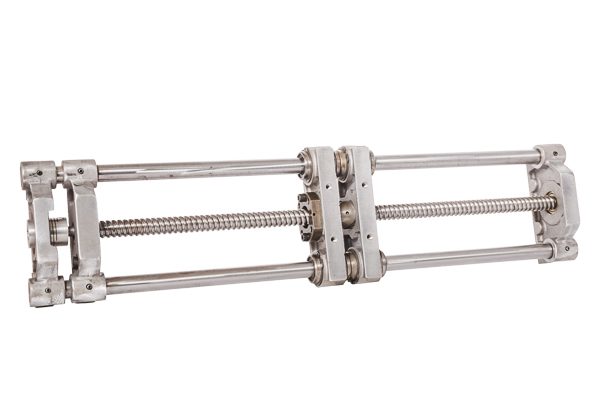

Modelo MAF16
| Parâmetro | Especificação |
|---|---|
| Fuso de esferas | Ø 16 mm |
| Passo do fuso | 5 mm, 10 mm ou 16 mm |
| Curso máximo (horizontal) | até 900 mm* |
| Eixo linear | Aço cromo retificado, tolerância h6, Ø 16 mm |
| Rolamentos lineares | LM16UU |
| Interface do motor | NEMA 23 (motor de passo) ou servomotor flange 60 mm |
Modelo MAF30
A mesa de coordenadas MAF30 é indicada para aplicações que exigem maior capacidade de carga, rigidez estrutural e desempenho mecânico superior.
| Parâmetro | Especificação |
|---|---|
| Fuso de esferas | Ø 25 mm |
| Passo do fuso | 5 mm, 10 mm ou 25 mm |
| Curso máximo (horizontal) | até 1500 mm* |
| Eixo linear | Aço cromo retificado, tolerância h6, Ø 25 mm |
| Rolamentos lineares | LM30UU |
| Interface do motor | NEMA 34 (motor de passo) ou servomotor flange 80 mm |
*O curso máximo pode variar conforme carga aplicada, orientação de montagem e condições operacionais.
Tabela de Desempenho e Especificações
| Modelo | Curso (mm) | Max. Carga Kg (H) | Max. Carga Kg (V) | Motor Indicado | Passo (mm) | Máx. Velocidade (mm/s) | Precisão (mm) |
| MAF16 | 100 ~900* | 38 | 10 | Nema 23 | 5,10 ou 16 | 50 | 0.20 |
| MAF30 | 100 ~1500* | 45 | 16 | Nema 34 | 5,10 ou 25 | 250 | 0.20 |
Observação técnica importante
* A capacidade de carga varia conforme o comprimento do curso.
Por se tratar de um sistema linear sem apoio contínuo ao longo do eixo, pode ocorrer deflexão mecânica (flexão) em cursos maiores.Esse fator deve ser considerado no dimensionamento do projeto para garantir precisão e vida útil do sistema.
Acessórios Opcionais
Os seguintes itens podem ser fornecidos sob consulta para complementar a aplicação:
- Base móvel em alumínio
- Acoplamento mecânico
- Motorização (motor de passo ou servomotor)
- Sensores de fim de curso
Todos os acessórios são fornecidos separadamente e devem ser especificados conforme a aplicação.
Aplicação e Posicionamento da Linha MAF
As mesas de coordenadas MAF16 e MAF30 oferecem movimentação linear precisa, repetitiva e confiável, sendo ideais para aplicações industriais que exigem controle de posicionamento e integração com sistemas automatizados.
A combinação de fuso de esferas e eixos lineares retificados garante:
- baixo atrito
- alta repetibilidade
- boa eficiência mecânica
- longa vida útil
Esses modelos atendem desde automação leve até aplicações com maior exigência mecânica.
Soluções Complementares
Para aplicações que exigem uma solução mais compacta e de fácil instalação, a Kalatec também disponibiliza a mesa linear GGP16.
Esse modelo é indicado para:
- espaços reduzidos
- aplicações leves
- sistemas compactos de automação
Linha Completa de Mesas Lineares
As soluções MAF16, MAF30 e GGP16 formam um portfólio completo para atender diferentes necessidades de projeto:
- variação de carga
- diferentes cursos
- níveis de precisão
- requisitos de desempenho
Isso permite ao projetista selecionar a solução mais adequada com base nos requisitos técnicos da aplicação.
Acessórios opcionais:
Os seguintes itens podem ser fornecidos sob consulta para complementar a aplicação:
- Base móvel em alumínio
- Acoplamento mecânico
- Motorização (motor de passo ou servomotor)
- Sensores de fim de curso
Todos os acessórios são fornecidos separadamente e devem ser especificados conforme a aplicação.
Mesa de Coordenada MAF16 com servo motor e opcional de base móvel
Todos os acessórios são fornecidos separadamente e devem ser especificados conforme a aplicação.
Aplicação e Posicionamento da Linha MAF
As mesas de coordenadas MAF16 e MAF30 oferecem movimentação linear precisa, repetitiva e confiável, sendo ideais para aplicações industriais que exigem controle de posicionamento e integração com sistemas automatizados.
A combinação de fuso de esferas e eixos lineares retificados garante:
- baixo atrito
- alta repetibilidade
- boa eficiência mecânica
- longa vida útil
Esses modelos atendem desde automação leve até aplicações com maior exigência mecânica.
Soluções Complementares
Para aplicações que exigem uma solução mais compacta e de fácil instalação, a Kalatec também disponibiliza a mesa linear GGP16.
Esse modelo é indicado para:
- espaços reduzidos
- aplicações leves
- sistemas compactos de automação
Linha Completa de Mesas Lineares
As mesas lineares MAF16, MAF30 e GGP16 compõem um portfólio versátil, desenvolvido para atender diferentes demandas de automação industrial, desde aplicações leves até sistemas com maior exigência mecânica.
Essas soluções permitem ao projetista trabalhar com diferentes cenários de aplicação, considerando:
- variação de carga
- cursos de deslocamento distintos
- níveis de precisão e repetibilidade
- requisitos específicos de desempenho
Dessa forma, é possível selecionar a configuração mais adequada com base nos critérios técnicos do projeto, garantindo eficiência, confiabilidade e vida útil do sistema.
Para aprofundar o entendimento sobre essas tecnologias, conheça mais sobre mesa de coordenadas com fuso de esferas e explore também as mesas lineares com correia dentada, indicadas para aplicações que exigem maiores velocidades e deslocamentos mais longos.
