    MGL25 – Mesa de Coordenada com Guias 25mm

    Início » MGL25 – Mesa de Coordenada com Guias 25mm

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

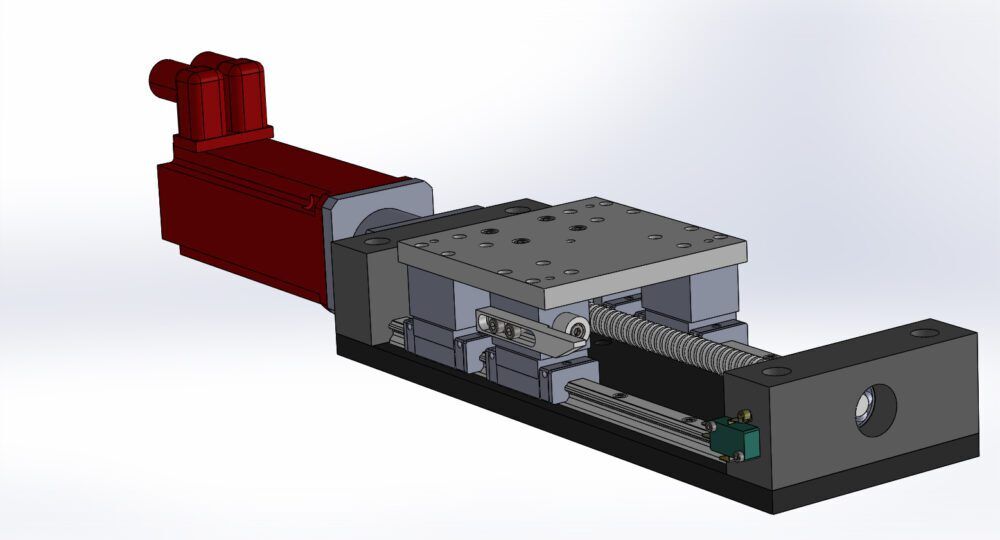

    MGL25 – Mesa de Coordenada Guias 25mm

    Com uma rigidez e sólida precisão, as Mesas de Coordenadas MGL podem ser utilizadas para medição de produtos com geometria complexa e até mesmo para calibração de padrões. Em geral são utilizadas em processos de fabricação, sendo responsável pelo posicionamento de produtos que serão fabricados ou medidos. São fabricadas com fusos de esferas e guias lineares, usinadas em aço carbono e podem ser montados na configuração de coordenadas XY.


    Informações AdicionaisDownloads

    MGL25  – Mesa de Coordenada com Guias Lineares

    Modelo MGL25 – Mesa de Coordenada fabricada em aço anodizado, que oferece vantagens e benefícios únicos:

    • Curso Máximo: 900mm;
    • Diâmetro do Fuso: 25mm
    • Passo dos Fusos: 5, 10 ou 25mm
    • Máxima rotação: passo 5mm (250mm/s), Passo 10mm (500mm/s) e Passo 25mm (1000mm/s);
    • Guias Lineares – Modelo KR25 (1 par de guias )
    • Precisão: ±0,05mm;
    • Motores Possíveis:  Motor de Passo KML093 , Easy Servos  KML093-EC1000 e Servo Motor 750w.
    • Máxima carga na Horizontal: MGL25 Passo 5mm (60Kg)
    • Rolamento Duplo  Contato Angular na extremidade do motor
    • Acoplamento Flexível modelo ADS



    Exemplo de Montagem XY  das Mesas Coordenadas

    Mesa de Coordenada XY

    Mesa de Coordenada XY – kalatec



    Máxima capacidade de Carga:

    MGL2505 – 90kg Vertical / 160Kg  Horizontal – Velocidade até 250mm/s  com Servo 750W

    MGL2510 – 70kg Vertical / 140Kg  Horizontal – Velocidade até 500mm/s  com Servo 750W

    MGL2525 – 30kg Vertical / 70Kg  Horizontal – Velocidade até 1000mm/s  com Servo 750W

    • Desenho PDF
    • Desenho 3D
