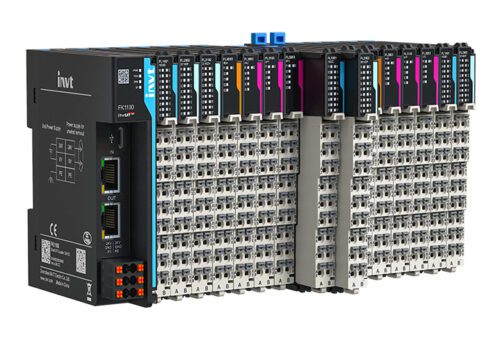

Módulo de Remotas de I/Os para CLP
Os módulos de Remotas de I/Os INVT são projetadas para proporcionar maior conectividade e expansão dos sistemas de automação industrial, descentralizando o controle e enviando informações para um único CLP e realizar o processamento.
Com suporte a múltiplos protocolos de comunicação, nossas remotas garantem uma integração eficiente com os principais fabricantes de CLPs do mercado, como Siemens, Rockwell Automation (Allen-Bradley) e Schneider Electric.
Tabela dos Cartões de Remotas I/Os
| Modelo | Código Kalatec | Protocolo |
| FK1100 | (9235) | EtherCAT |
| FK1200 | (9497) | PROFInet |
| FK1300 | (10166) | ETHERNET-IP |
| FK1400 | (10567) | Modbus – TCP |
Tipos de Comunicação das Remotas I/Os
Remotas EtherCAT – FK1100
As remotas de I/Os KALATEC-INVT com suporte ao protocolo EtherCAT oferecem comunicação de alta velocidade e baixa latência, ideal para aplicações industriais exigentes. EtherCAT é amplamente compatível com CLPs de fabricantes como Beckhoff, Omron, e B&R, permitindo uma integração eficiente e confiável. Este protocolo facilita a sincronização precisa e a transmissão rápida de dados, garantindo desempenho superior em sistemas de automação complexos.
Remotas PROFINET – FK1200
As remotas de I/Os KALATEC-INVT com suporte ao protocolo PROFINET são ideais para aplicações industriais que demandam alta velocidade e confiabilidade na comunicação. PROFINET é amplamente compatível com CLPs da marca Siemens, permitindo uma integração eficiente e segura.
Remotas EtherNEP/IP -FK1300
As remotas de I/Os KALATEC-INVT com suporte ao protocolo EtherNet/IP são projetadas para oferecer comunicação robusta e eficiente em ambientes industriais. EtherNet/IP é o protocolo exclusivo da Rockwell Automation (Allen-Bradley) e é amplamente utilizado em seus sistemas de controle Logix.
Módulos de Expansão disponíveis para os Acopladores de Rede:
| MODELO | Descrição do cartão de Expansão | Código |
| FL1001 | 16 Entradas Digitais NPN/PNP | 9236 |
| FL2002 | 16 Saídas Digitais PNP Transistor 500mA de até 1kHz | 9237 |
| FL2102 | 16 Saídas Digitais NPN Transistor 500mA de até 1kHz | 9238 |
| FL2201 | 08 Saídas Digitais rele 3A carga resistiva | 9239 |
| FL3003 | 04 Entradas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA,+/-20mA – Resolução 16Bits | 9240 |
| FL3221 | 01 entrada de Célula de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | 10494 |
| FL3322 | 02 entradas de Células de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | 10565 |
| FL4003 | 04 Saídas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA – Resolução 16Bits | 9243 |
| FL3103 | 04 Entradas Analógicas PT100, PT500, PT1000 – Resolução 24 Bits. Precisão 0.1C | 9241 |
| FL3203 | 04 Entradas Termopar Tipo B,E,J,K,N,R,s e T – Resolução 24 Bits. Precisão 0.1C | 9242 |
| FL5005 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor PNP, 500mA de até 1kHz | 9578 |
| FL5105 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor NPN, 500mA de até 1kHz | 9579 |
| FL7102 | 02 saídas rápidas Pulso 200Khz , Rohs | 10566 |
Especificação Técnica – Módulo de Comunicação Ethernet Industrial
- Taxa de Velocidade: 100 Mbit/s (Megabits por segundo)
- Camada Física: 100Base-TX (Ethernet Fast Ethernet, cabo par trançado, categoria 5 ou superior)
- Interfaces de Comunicação: 2 portas RJ45 (In/Out) -Função de switch embutido para interligação em cadeia (Daisy Chain)
- Distância Máxima entre Nós: até 100 metros (em conformidade com os padrões IEEE 802.3 para 100Base-TX
- Proteções Elétricas: Proteção contra inversão de polaridade na alimentação, Proteção contra sobrecorrente e Proteção contra surtos elétricos (ESD, transientes)
- Alimentação: Tensão: 24 Vcc (Volts em corrente contínua) 10 W
- Conformidade Ambiental: Atende à diretiva RoHS (Restriction of Hazardous Substances), garantindo que o produto não contém substâncias perigosas em níveis acima dos permitidos.
Vantagens do Módulo de Remotas de I/Os KALATEC-INVT
Os módulos de remotas de I/Os KALATEC-INVT são projetados para oferecer uma série de vantagens que atendem às necessidades específicas de técnicos e engenheiros que atuam na indústria. A seguir, destacamos os principais benefícios de nossas soluções:
1. Compatibilidade Ampla
Os módulos de remotas KALATEC-INVT suportam uma vasta gama de protocolos de comunicação industriais, incluindo PROFINET, PROFIBUS, EtherNet/IP, DeviceNet, Modbus TCP/IP, CANopen, CC-Link IE Field e CC-Link.
Essa compatibilidade garante uma integração eficiente e confiável com os principais fabricantes de CLPs do mercado, como Siemens, Rockwell Automation (Allen-Bradley), Schneider Electric e Onrom.
2. Modularidade e Escalabilidade
Os módulos de remotas KALATEC-INVT são altamente modulares, permitindo fácil expansão conforme as necessidades da aplicação industrial crescem.
Essa escalabilidade é essencial para adaptar-se a diferentes tamanhos e complexidades de sistemas de automação, proporcionando flexibilidade e eficiência.
3. Alta Confiabilidade
Projetados para operar em ambientes industriais rigorosos, nossos módulos de remotas garantem desempenho consistente e duradouro.
Eles são construídos para resistir a condições adversas, como variações de temperatura, umidade e interferências eletromagnéticas, garantindo a integridade das informações e a redução de erros causados por ruídos.
4. Fácil Configuração e Manutenção
Os módulos de remotas INVT possuem uma interface amigável e ferramentas de software intuitivas que facilitam a configuração e a manutenção. Isso reduz significativamente o tempo de inatividade e os custos operacionais, permitindo uma rápida implementação e ajustes conforme necessário.
A instalação é rápida e descomplicada, simplificando a transmissão de dados e permitindo a expansão de entradas e saídas em sistemas industriais.
5. Funcionalidade Bidirecional
Além de transmitir sinais ao CLP, os módulos de remotas KALATEC-INVT podem funcionar como módulos reversos, recebendo comandos do controlador e encaminhando-os a dispositivos externos.
Essa funcionalidade bidirecional proporciona uma solução completa e versátil para diversas aplicações industriais.
6. Redução de Custos
A utilização dos módulos de remotas INVT permite a redução de gastos, já que um único CLP consegue gerenciar vários dispositivos alocados em diferentes estações.
Isso reduz os custos de projetos e a necessidade de múltiplos controladores, otimizando os recursos e aumentando a eficiência do sistema.
7. Suporte Técnico Especializado
Com 35 anos de experiência no setor de automação industrial, a Kalatec Automação oferece suporte técnico especializado para garantir a melhor performance e integração dos módulos de remotas.
Nosso time de especialistas está sempre disponível para auxiliar na resolução de problemas e na otimização dos sistemas.
