NEMA 17 com redutor
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 150.000 Motores de Passo vendidos.
Qualidade:
100% testados na fábrica e garantia KALATEC: 30 anos de história e número 01 em vendas de Motores de passo no Brasil. Certificação: CE, ROHS, ISO9001 – Motores de Passo Kalatec estão em projetos aprovados no IPT e certificados na ANVISA.

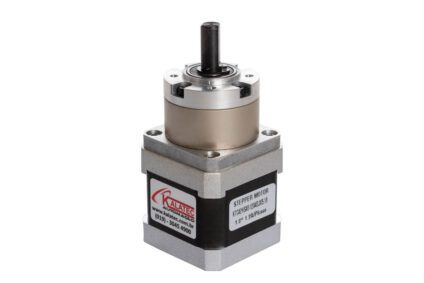

Características NEMA 17 com Redutor Planetário
- Código Kalatec: KTC42HS40-1204-DJX5.18 – Redução 5,18:1
- Código Kalatec: KTC42HS40-1204-DAPAG13,76 Redução 13,76:1
- Tipo de Redutor: Micro Redutor Planetário
- Eficiência do Micro redutor: 85%
- Comprimento do Motor: 40mm
- Comprimento dos fios: 305 mm
- Diâmetro do Eixo saída Redutor: 5mm
- Passo em Ângulo: 1,80
- Fase: 02 fases
- Torque Estático do Motor sem a redução: 40Ncm (4 Kg.cm)
- Holding Torque Após Redução: 200Ncm
- Quantidade de Fios: 4 fios
- Corrente: 1.2A/fase
- Resistência: 2.0?
- Indutância: 4.5mH
- Inercia: 54 g.cm2
- Temperatura Ambiente: -20 a +50oC
- Temperatura Máxima de Operação: 80oC
- Resistência de isolamento: 100M? , 500VDC
- Máxima Força Radial: 80N
- Máxima Força Axial: 30N
- Folga Axial: 0,3mm (450 gramas)
- Folga Radial: 0,07mm (450 gramas)
- Máxima Folga Redutor: ? 1.5 grau *
- Peso Total: 310 gramas
- Driver Digital indicado: STR3 ou 2DM420
Dimensões do Conjunto Motor Nema 17 com Redutor
Redutor Planetário de Precisão
*Para redutor com folga menor, utilize Motor de Passo Nema 17 com o Redutor Planetário Precisão P2: PL42-L1-5-NEMA17
O NEMA 17 com redutor de Precisão é uma solução leve que potencializa o torque para aplicações em dispositivos de garra de robô, dispositivos de laboratórios e todas as aplicações que necessitam deslocamentos leves com suavidade e precisão.
Otimizados para trabalhar com drivers de motores de passo digitais, alcançam alta resolução, podendo alcançar 51.800 PPR.
Dado a sua simplicidade e robustez os motores de passo são elementos de baixíssima manutenção e vida útil longa. Ideal para projetos especiais.
