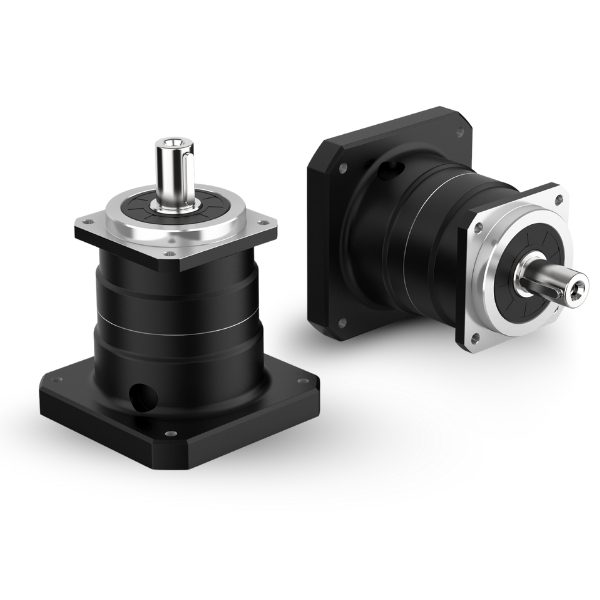

O Redutor Planetário Helicoidal WEB180, da Kalatec Automação, representa o mais alto nível de capacidade de torque, rigidez estrutural e robustez mecânica da linha WEB, sendo desenvolvido para aplicações industriais de grande porte e elevada exigência operacional.
Sua construção com engrenagens planetárias helicoidais cementadas e retificadas, aliada ao porta-planetário e eixo de saída em peça única, assegura distribuição uniforme de carga, estabilidade dinâmica superior e confiabilidade contínua, mesmo sob cargas elevadas, acelerações intensas e ciclos severos de operação.
O WEB180 é a solução indicada para sistemas servoacionados de alto torque, onde precisão, repetibilidade e durabilidade não são opcionais, mas requisitos fundamentais do projeto.
- Máxima Folga ≤ 5 arcmin para L1
- Máxima Folga ≤ 8 arcmin para L2
🔹Principais Características Técnicas
- Baixa folga angular (backlash típico ≤ 5 arcmin para L1)
- Engrenagens planetárias helicoidais cementadas (≈ 60–62 HRC)
- Diâmetro eixo de saída: 55mm
- Tamanho L1 (01 Estágio) Reduções Disponíveis: 3, 5, 7 e 10:1
- Tamanho L2 (02 Estágios) Reduções Disponíveis: 12,15 e 25:1
- Torque nominal de saída: até 1020 Nm (dependendo da relação de redução)
- Torque máximo admissível: até 2,5× o torque nominal
- Velocidade Nominal de entrada: até 3000 rpm
- Velocidade máxima de entrada: até 6.000 rpm
- Folga Máxima: ≤5 arc minutos para L1 ≤8 arc minutos para L2
- Carga radial permissiva: até 12300 N
- Carga axial permissiva: até 6150 N
- Eficiência: 97%
- Temperatura de operação: –20 °C a +40 °C
- Ruído: ≤ 67dB
- Grau de proteção: IP65
- Lubrificação Óleo Sintético
- Montagem: Em quaisquer direções (retentores de proteção contra vazamento de óleo)
- Estimativa de Vida Útil: 20.000 horas
Indicação
Servo Motores 5,5kw , 7,5kw, 11kw, das marcas INVT, DELTA, ONROM, YASKAWA, MITSUBISHI, PANASONIC.
🔹 Aplicações Recomendadas – WEB180
O Redutor Planetário Helicoidal WEB180 é indicado para aplicações industriais de alto torque e elevada exigência mecânica, especialmente quando integrado a servo motores na faixa de 5,5 kW, onde rigidez, robustez e confiabilidade são determinantes.
Principais aplicações:
- Mesas rotativas industriais de grande porte
Posicionamento preciso de cargas elevadas, alta rigidez torsional e repetibilidade em ciclos contínuos. - Indexadores de alta carga
Aplicações com movimentos intermitentes, acelerações intensas e elevada inércia refletida. - Máquinas CNC industriais pesadas
Eixos rotativos, trocadores de ferramentas e mesas giratórias que exigem torque elevado e precisão. - Sistemas de posicionamento para solda e corte pesado
Estações de soldagem, corte plasma ou laser em estruturas de grande massa. - Manipuladores e robôs industriais de médio/grande porte
Eixos que demandam alta capacidade de torque, rigidez estrutural e estabilidade dinâmica. - Máquinas especiais servoacionadas
Equipamentos sob medida com cargas elevadas, ciclos severos e exigência de confiabilidade contínua. - Sistemas de elevação e basculamento controlado
Movimentos lentos, precisos e seguros de grandes massas. - Equipamentos de conformação e prensagem leve/média
Aplicações com picos de torque e necessidade de controle preciso de posição.
