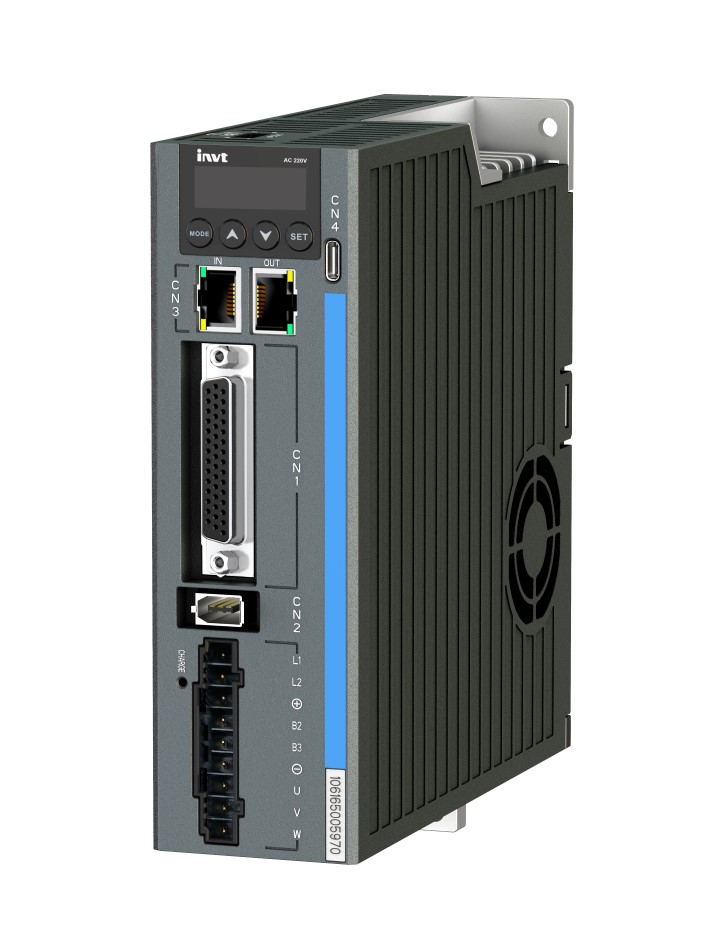

Servo Driver DA180A
A Kalatec, líder em soluções de automação com mais de 40.000 servomotores instalados no Brasil, apresenta o Servo Driver DA180A, linha básica da INVT desenvolvida para aplicações industriais que exigem controle preciso de posição, velocidade e torque, com excelente relação custo-benefício.
Fácil de integrar, o DA180A é compatível com servomotores até 6A, 220AC Monofásico com encoder incremental ou absoluto, e oferece suporte a múltiplos modos de controle: pulso e direção, sinal analógico de velocidade, comunicação RS485/Modbus, CANopen e EtherCAT.
Combinando resposta dinâmica rápida, robustez industrial e recursos como autotuning, freio dinâmico e detecção inteligente de falhas, o DA180A é ideal para máquinas de embalagem, impressão, têxteis, automação de processos e centros de usinagem CNC.
Confie na experiência da Kalatec para levar sua aplicação a um novo patamar de desempenho e confiabilidade.
Principais vantagens:
- Compatível com motores de 50 W até 1.2 kW.
- Suporte a Encoder Multi Turn 17 Bits e 23 Bits
- Comunicação RS485 (Modbus-RTU e CANopen)
- Comunicação Opcional: EtherCAT
- Entradas/saídas digitais e analógicas configuráveis.
- Função Home, Fim de Curso, Stop incorporados
- Modo Posições Interna Programáveis (Internal Position Mode)
- Freio dinâmico integrado via resistor externo.
- Resistor de Frenagem Interno para o modelo DA180A-X-6R0-S-2
- Alta precisão de controle e autotuning inteligente.
- Saída Simuladora de Encoder Coletor Aberto 5~24V (10.000 PPR)
- Cabo de Programação: USB Tipo C (9713 / 9714)
- Filtro EMI: FLT-PS2010H-N
- Software de Programação: Workshop
Tabela de Drivers DA180A
| Modelo | Função | Voltagem | Corrente saída | Motores Indicados |
| DA180A-C-2R8-S-2 | Pulso + Modbus + CanOpen + Analogica | 220VAC 1F | 2,8A | 100W,200W e 400W |
| DA180A-N-2R8-S-2 | EtherCAT | 220VAC 1F | 2,8A | 100W,200W e 400W |
| DA180A-C-6R0-S-2 | Pulso + Modbus + CanOpen + Analogica | 220VAC 1F | 6,0A | 750W , 1kW e 1.2kW |
| DA180A-N-6R0-S-2 | EtherCAT | 220VAC 1F | 6,0A | 750W , 1kW e 1.2kW |
Vantagens do Driver DA180
Posição Interna programável
O DA180A também oferece o modo de posição interna programável, permitindo que até 128 posições sejam configuradas diretamente no driver, com acionamento por sinais digitais. ideal para aplicações de indexação e movimentações cíclicas sem necessidade de CLP
Freio Dinâmico
Quando um servo motor desacelera rapidamente, ele atua como um gerador, devolvendo energia para o drive. Se essa energia não for devidamente dissipada, pode causar sobretensão no barramento de corrente contínua (DC BUS), o que pode levar a falhas ou até danos no driver.
O freio dinâmico atua como um circuito de proteção, que:
- Detecta a elevação da tensão no barramento DC.
- Acelera a frenagem na parada de emergência.
- Aciona um resistor de frenagem interno, se o drive tiver um embutido.
Resistor de Frenagem
O resistor de frenagem é um componente inerno ou externo conectado ao servo driver para dissipar a energia excedente gerada durante a frenagem do motor.
- DA180A-x-2R8-S-2: não integra Resistor de Frenagem Interno
- DA180A-x-6R0-S-2: Resistor Interno de 45Ω 60W
Cabos de Rede para meio físico Ethernet
Os cabos de rede Kalatec da linha KTC-X235 foram desenvolvidos para aplicações industriais que demandam comunicação Ethernet com alta confiabilidade, estabilidade de sinal e proteção contra interferências eletromagnéticas. Todos os modelos utilizam cabos e conectores blindados (STP), atendendo no mínimo à especificação CAT6, o que assegura a integridade da transmissão de dados mesmo em ambientes industriais com elevado nível de ruído elétrico.
Compatíveis com redes EtherCAT e CANopen:
- KTC-X235-2(P)-300 Cabo CAT6, EtherCAT/CanOPEN (10776)
- KTC-X235-2(P)-1000 Cabo CAT6, EtherCAT/CanOPEN (10777)
- KTC-X235-2(P)-3000 Cabo CAT6, EtherCAT/CanOPEN (10778)
- KTC-X235-2(P)-5000 Cabo CAT6, EtherCAT/CanOPEN (10779)
Software e Programação
- Software: Workshop V3.8.1.13
Cabo de Programação: Conector USB Tipo-C
-
USB-COM Tipo C | Cabo de Programação Driver 1,5m (9713 ou 9714)
Opcionais:
- Driver DA180A-Ethercat
- Borneira de conexão para CN1 para Trilho DIN + cabo de 1m: KTC-HL-FXDB44/M-SP (6912)
- Borneira de conexão direta para CN1 + capa: KTC-YL-WM-44M-V2 (10780)
Opcional: Borneira-trilho Din (6912)
Opcional: Borneira de Conexão CN1 (10780)
Por que escolher a Kalatec?
Com mais de 40.000 servomotores instalados em todo o Brasil, a Kalatec oferece não apenas produtos de alto desempenho como o Servo Driver DA180A da INVT, mas também suporte técnico especializado, estoque nacional, treinamentos, e rapidez na entrega.
Ao comprar com a Kalatec, você conta com:
- Experiência comprovada em automação industrial;
- Equipe técnica capacitada para orientação e pós-venda;
- Integração facilitada com CLPs e sistemas de controle;
- Soluções sob medida para sua aplicação.
- Treinamentos Presenciais, On-Line e EAD.
Conheça também a linha completa de servo motores Kalatec e encontre a solução ideal para sua aplicação industrial.
