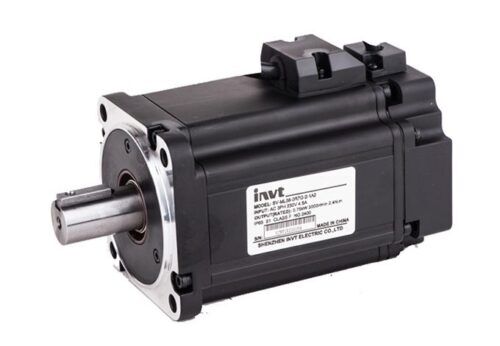

Servomotor 1.2 kW
O servo motor 1200W INVT Kalatec, também conhecido como servomotor 1.2 kW, foi desenvolvido para aplicações industriais que exigem alta precisão, torque confiável e desempenho contínuo em processos de médio porte.
O modelo SV-MM11-1R2G-2-9A0-3000 vem equipado com encoder absoluto multiturn de 23 bits, que assegura precisão e controle avançado.
Especificações Técnicas do Servo Motor 1200W
| Código INVT | SV-MM11-1R2G-2-9A0-3000 (6652) |
|---|---|
| Potência nominal | 1200 W |
| Tensão de alimentação | 220 V Monofásico |
| Torque nominal | 4,0 Nm |
| Torque de pico | 12,0 Nm |
| Velocidade nominal | 3000 rpm |
| Velocidade máxima | 4000 rpm |
| Corrente nominal | 5,0A |
| Inércia do rotor | 5,4 kg·cm² |
| Encoder | Incremental / Absoluto 23 Bits Magnético |
| Grau de proteção | IP65 |
| Temperatura de aplicação | -20 a +40 °C |
| Classe de isolamento | Classe F (155 °C) |
| Freio eletromagnético | Opcional 24 Vdc | SV-MM11-1R2G-2-9A4-3000 (6842) |
| Conectores terminação | DAML-BF e DBEL-BI |
| Certificações | CE, UL |
| PCD | 95-135 e eixo 19mm (com chaveta) |
| Peso | 6,0 Kg |
| Indicação Redutor | Redutor Planetário WEB090-FL110-19 |
Requisitos de Drive
- Compatível com DA180A-C6R0-S-2
- Modos de controle básico: velocidade, torque, posição
- Entradas/saídas digitais configuráveis: 10ED e 4SD
- Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM
| Servo Driver | Protocolos | Código Kalatec |
| DA180A-C-6R0-S-2 | Modbus, CANopen | 10114 |
| *DA180A-N-6R0-S-2 | EtherCAT | 10115 |
| DA200A-C-6R0-S-2-P | Modbus, CANopen | 10301 |
| **DA200A | ProfiNET |
🔹 Aplicações usuais para Servo Motor 1200W INVT Kalatec
- Máquinas CNC de médio porte → eixos principais ou auxiliares que exigem maior torque.
- Equipamentos de corte e usinagem → serras automáticas, fresadoras, centros de gravação.
- Máquinas de embalagem e envase → formadoras, seladoras, enchedoras com maior carga.
- Bobinadeiras e enroladeiras → plásticos, papel, fios e cabos com controle de tensão.
- Esteiras industriais de alta precisão → sincronismo em linhas de produção.
- Sistemas de dosagem e mistura → processos que exigem força extra com controle fino de posição.
- Automação em indústrias farmacêuticas e alimentícias → linhas que exigem limpeza, precisão e repetibilidade.
Cabos compatíveis e acessórios disponíveis
| Tipo de cabo | Comprimento | Código cabo | Código Kalatec | Descrição |
|---|---|---|---|---|
| Cabo de Potência | 5 m | DAML-100-05-BFA-00 | cabo de potência com malha e com pinagem para freio | |
| Cabo de Encoder | 5 m | DBEL-04-05-BI0-04A0 | cabo de encoder com malha | |
| 5 m | cabo de encoder com malha com porta bateria *** | |||
| Cabo de programação | 1,5 m | KTC-CAB USB2.0/USBC | 9713 | cabo de programação pontas USB e Tipo C |
| Borneira Trilho DIN | 1,0 m | KTC-HL-FX-DB44/M-SP | 6912 | Terminal de I/Os de 44 pinos para Trilho DIN para CN1 |
| Borneira Econômica | – | KTC-YL-WM-44M | 6913 | Borneira de I/O parafusada para o terminal CN1 |
| Bateria*** | – | ER14250 | Bateria de Lítio 3,6 V – 1,2 A |
🔹 Por que escolher a Kalatec
- +35 anos de experiência em automação industrial
- Mais de 40 mil servomotores instalados no Brasil
- Suporte técnico local com engenharia de aplicação especializada
- Estoque e logística nacional, garantindo agilidade na entrega
- Integração completa com CLPs, IHMs e redes de comunicação industrial
- Cursos EAD e treinamentos presenciais gratuitos para clientes e parceiros
Perguntas Frequentes (FAQ) — Servo Motor 1200W
Qual encoder está disponível para o modelo de 1200W?
O servo motor 1200W Kalatec é fornecido com encoder absoluto multiturn de 23 bits, que pode operar em modo incremental ou absoluto multi turn. Para habilitar o funcionamento absoluto, é necessário utilizar o cabo de encoder com suporte de bateria, a bateria correspondente e ajustar o ServoDriver, configurando o parâmetro P0.70 e limpando residual de gravação no bit em P0.71.
É compatível com EtherCAT?
Sim. O servo motor 1200W é compatível com EtherCAT, desde que utilizado com um driver da linha DA180 na versão EtherCAT (ex.: DA200A-N-6R0-S-2)
Há opção com freio?
Sim. Existe versão do servo motor 1200W com freio eletromagnético 24 Vdc como opcional. Nesse caso, o código do motor muda para contemplar o freio: SV-MM11-1R2G-2-9A4-3000 (6842). Não é necessário trocar o cabo de potência, acompanha na caixa do motor um conector para a ligação do freio ( fio PP não incluso).
O servo motor 1200W tem proteção contra água?
O servo motor 1200W da linha SV possui grau de proteção IP65, permitindo operação em ambientes industriais úmidos, com presença de respingo de água ou poeira, como em linhas de envase, máquinas de alimentos, farmacêuticas e automação industrial geral.
Solicite seu Orçamento
Fale com um engenheiro para validar torque, inércia e protocolo mais adequados ao seu processo.
