    Servo Motor 1500w Kalatec INVT

    Início » Servo Motor 1500w Kalatec INVT

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

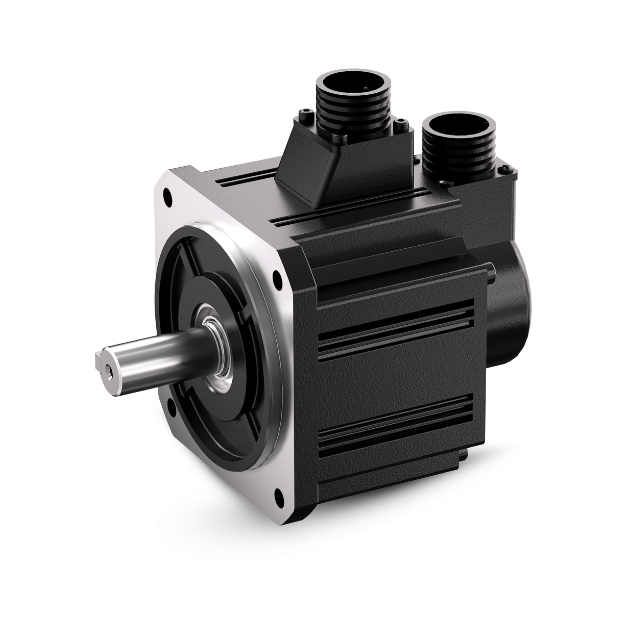

    Servo Motor 1.5kW Kalatec INVT

    O servo motor 1500W INVT Kalatec, também conhecido como servomotor 1.5 kW, foi desenvolvido para aplicações industriais que exigem alto torque, precisão e confiabilidade em operações contínuas. Compacto e robusto, é ideal para máquinas CNC, sistemas de corte, embaladoras e linhas automatizadas.

    Com a experiência da Kalatec, que possui mais de 35 anos de atuação e mais de 40 mil servomotores instalados no Brasil, o modelo 1500W oferece durabilidade, eficiência energética e integração facilitada com CLPs, IHMs e redes industriais modernas.

    Torque nominal: 7,2 Nm
    Velocidade nominal: 2000 rpm
    Velocidade máx.: 4500 rpm
    Encoder: 17 Bits (131.072 PPR)

    Informações AdicionaisDownloads

    Especificações Técnicas do Servo Motor 1500W

    Código INVT IMS20B-13M15C20C-2-M4-A  (10295)
    Potência nominal 1500 W
    Tensão de alimentação 220 V Trifásico
    Torque nominal 7,2 Nm
    Torque de pico 21,5 Nm
    Velocidade nominal 2000 rpm
    Velocidade máxima 4500 rpm
    Corrente nominal  7,6A
    Inércia do rotor 9,1 kg·cm²
    Encoder Incremental / Absoluto 17 Bits  Magnético
    Grau de proteção IP65
    Temperatura de aplicação -20 a +40 °C
    Classe de isolamento Classe F (155 °C)
    Freio eletromagnético Opcional 24 Vdc  | IMS20B-13M15C20C-2-M44-A  (10296)
    Conectores terminação DAML-BF e  DBEL-BI
    Certificações CE, UL
    PCD 110-145 e eixo 22mm (com chaveta)
    Peso 5,6 Kg
    Indicação Redutor Redutor Planetário WEB115-FL30-22

    Requisitos de Drive

    • Compatível com DA200A-C8R0-S-2-P
    • Modos de controle básico: velocidade, torque, posição
    • Entradas/saídas digitais configuráveis: 10ED e 4SD + 2EA e 2SA
    • Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM
    • Função STO de série.



    Servo Driver Protocolos Código Kalatec
    DA200A-C-8RO-S-2-P Modbus, CANopen 10116
    *DA200A-N-8R0-S-2 EtherCAT 10294
    **DA200A ProfiNET

    Aplicações usuais para Servo Motor 1500W

    • Máquinas CNC de porte médio/grande (eixos principais X/Y/Z).
    • Bobinadeiras e enroladeiras (papel, filmes plásticos, fios e cabos).
    • Sistemas de corte e conformação metálica.
    • Esteiras industriais com controle de sincronismo entre eixos.
    • Embaladoras e envasadoras de maior capacidade

    Cabos compatíveis e acessórios disponíveis

    Tipo de cabo Comprimento Código cabo Código Kalatec Descrição
    Cabo de Potência 5m DAML-100-05-BFA-00 10288 cabo de potência com malha
    Cabo de Encoder 5 m DBEL-04-05-BI0-04A0 10290 cabo de encoder com malha
    5 m DBEL-06-05-BID-04A2 cabo de encoder com malha com porta bateria ***
    Cabo de programação 1,5 m KTC-CAB USB2.0/USBC 9713 cabo de programação pontas USB e Tipo C
    Borneira Trilho DIN 1,0 m KTC-HL-FX-DB44/M-SP 6912 Terminal de I/Os de 44 pinos para Trilho DIN para CN1
    Borneira Econômica – KTC-YL-WM-44M 6913 Borneira de I/O parafusada para o terminal CN1
    Bateria*** – ER14250 Bateria de Lítio 3,6 V – 1,2 A

    Por que escolher a Kalatec

    • +35 anos de experiência em automação industrial
    • Mais de 40 mil servomotores instalados no Brasil
    • Suporte técnico local com engenheiros de aplicação especializados
    • Estoque e logística nacional, garantindo agilidade na reposição
    • Integração completa com CLPs, IHMs e redes industriais
    • Treinamentos gratuitos presenciais e cursos EAD exclusivos para clientes



    Perguntas Frequentes (FAQ) — Servo Motor 1500W

    Qual encoder está disponível para o modelo de 1500W?
    O servo motor 1500W Kalatec pode ser fornecido com encoder incremental ou absoluto multiturn de 17 bits. Para ativar o modo absoluto, é necessário utilizar o cabo de encoder com suporte de bateria, instalar a bateria e habilitar a função no ServoDriver, configurando o parâmetro P0.70 e limpando o bit em P0.71.

    É compatível com EtherCAT?
    Sim. O servo motor 1500W é compatível com EtherCAT, desde que utilizado com drivers DA200A em sua versão EtherCAT (DA200A-N-8R0-S-2). Esses drivers reconhecem automaticamente o motor conectado e configuram os parâmetros elétricos de forma simples e rápida.

    É compatível com Profinet?
    Sim. Para aplicações que utilizam Profinet, o servo motor 1500W Kalatec pode ser integrado através do driver DA200A na versão Profinet, garantindo comunicação direta com CLPs Siemens e outros controladores compatíveis.

    Há opção com freio?
    Sim. Existe versão do servo motor 1500W com freio eletromagnético 24 Vdc. Nesse caso, o código do motor muda para contemplar a versão com freio  IMS20B-13M15C20C-2-M44-A  (10296)

    Solicite seu Orçamento

    Fale com um engenheiro para validar torque, inércia e protocolo mais adequados ao seu processo.

    Solicitar orçamento



    Outros modelos de Servo Motor

    Servo Motor 1200W
    Servo Motor 1000W
    Servo Motor Linha  SV-MM13-1R5 (Antigo)
    Linha completa

    • 3D-IMS20B-13M15C20C (SERVO 1500W)
