    Servo Motor 2000W Kalatec INVT

    Início » Servo Motor 2000W Kalatec INVT

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

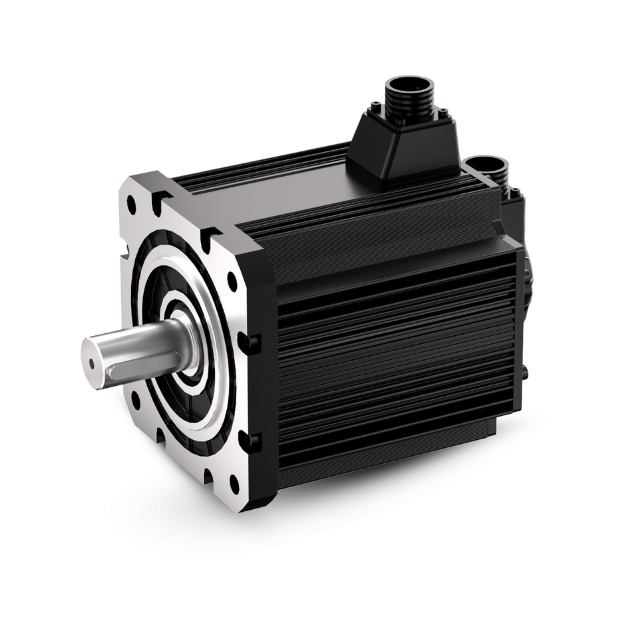

    Servo Motor 2.0kW – Linha IMS

    O servo motor 2000W INVT Kalatec Linha IMS, também conhecido como servomotor 2.0 kW, foi desenvolvido para aplicações industriais que exigem alto torque, robustez e precisão em ciclos contínuos. Combinando desempenho e confiabilidade, é ideal para máquinas CNC, sistemas de corte, embaladoras, bobinadeiras e linhas de automação de médio porte.

    Com a experiência da Kalatec, que atua há mais de 35 anos em automação industrial e já possui mais de 40 mil servomotores instalados no Brasil, o modelo 2000W garante eficiência energética, durabilidade e integração simplificada com CLPs, IHMs e protocolos de comunicação como Modbus, CANopen, EtherCAT e Profinet.

    Torque nominal: 9,60 Nm
    Velocidade nominal: 2000 rpm
    Velocidade máx.: 4500 rpm
    Encoder: 17 Bits (131.072 PPR)

    Informações AdicionaisDownloads

    Especificações Técnicas do Servo Motor 2000W

    Código INVT IMS20B-13M20C20C-2-M4-A  (10298)
    Potência nominal 2000 W
    Tensão de alimentação 220 V Trifásico
    Torque nominal 9,6 Nm
    Torque de pico 28,7 Nm
    Velocidade nominal 2000 rpm
    Velocidade máxima 4500 rpm
    Corrente nominal  9,0A
    Inércia do rotor 12,9 kg·cm²
    Encoder Incremental / Absoluto 17 Bits  Magnético
    Grau de proteção IP65
    Temperatura de aplicação -20 a +40 °C
    Classe de isolamento Classe F (155 °C)
    Freio eletromagnético Opcional 24 Vdc  | IMS20B-13M20C20C-2-M44-A  (10299)
    Conectores terminação DAML-BF e  DBEL-BI
    Certificações CE, UL
    PCD 110-145 e eixo 22mm (com chaveta)
    Peso 6,9 Kg
    Indicação Redutor Redutor Planetário WEB115-FL30-22

    Requisitos de Drive

    • Compatível com DA200A-C-010-S-2-P
    • Modos de controle básico: velocidade, torque, posição
    • Entradas/saídas digitais configuráveis: 10ED e 4SD + 2EA e 2SA
    • Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM
    • Função STO de série.



    Servo Driver Protocolos Código Kalatec
    DA200A-C-010-S-2-P Modbus, CANopen 10297
    *DA200A-N-010-S-2-P EtherCAT 10305
    **DA200A ProfiNET



    Aplicações usuais para Servo Motor 2000W

    Projetada para cargas inerciais maiores e aplicações que exigem suavidade e estabilidade de movimento, mesmo com variação de carga.

    • Máquinas CNC de grande porte (eixos principais X/Y/Z).
    • Bobinadeiras e enroladeiras (papel, plásticos, fios e cabos).
    • Máquinas de corte e conformação metálica.
    • Esteiras industriais com sincronismo multi-eixo.
    • Sistemas de embalagem e formadoras de caixas pesadas.

    Cabos compatíveis e acessórios disponíveis

    Tipo de cabo Comprimento Código cabo Código Kalatec Descrição
    Cabo de Potência 5m DAML-100-05-BFA-00 10288 cabo de potência com malha
    Cabo de Encoder 5 m DBEL-04-05-BI0-04A0 10290 cabo de encoder com malha
    5 m DBEL-06-05-BID-04A2 cabo de encoder com malha com porta bateria ***
    Cabo de programação 1,5 m KTC-CAB USB2.0/USBC 9713 cabo de programação pontas USB e Tipo C
    Borneira Trilho DIN 1,0 m KTC-HL-FX-DB44/M-SP 6912 Terminal de I/Os de 44 pinos para Trilho DIN para CN1
    Borneira Econômica – KTC-YL-WM-44M 6913 Borneira de I/O parafusada para o terminal CN1
    Bateria*** – ER14250 Bateria de Lítio 3,6 V – 1,2 A

    Por que escolher a Kalatec

    • +35 anos de experiência em automação industrial
    • Mais de 40 mil servomotores instalados no Brasil
    • Suporte técnico local com engenheiros de aplicação especializados
    • Estoque e logística nacional, garantindo agilidade na reposição
    • Integração completa com CLPs, IHMs e redes industriais
    • Treinamentos gratuitos presenciais e cursos EAD exclusivos para clientes

    Perguntas Frequentes (FAQ) — Servo Motor 2000W

    Qual encoder está disponível para o modelo de 2000W?
    O servo motor 2000W Kalatec INVT linha IMS20B é  fornecido com encoder  17 Bits que funciona como encoder incremental ou absoluto multiturn. Para ativar o modo absoluto, é necessário utilizar o cabo de encoder com suporte de bateria, instalar a bateria e habilitar a função no ServoDriver, ajustando o parâmetro P0.70 e limpando o bit em P0.71.

    É compatível com EtherCAT?
    Sim. O servo motor 2000W é compatível com EtherCAT, desde que utilizado com drivers DA200A em sua versão EtherCAT (DA200A-N-010-S-2-P). Esses drivers reconhecem automaticamente o motor conectado e configuram os parâmetros elétricos de forma prática.

    É compatível com Profinet?
    Sim. Para aplicações que utilizam Profinet, o servo motor 2000W Kalatec pode ser integrado através do driver DA200A na versão Profinet, garantindo comunicação direta com CLPs Siemens e outros controladores compatíveis.

    Há opção com freio?
    Sim. O servo motor 2000W pode ser fornecido com freio eletromagnético 24 Vdc como opcional. Nesse caso, o código do motor é alterado para contemplar a versão com freio: IMS20B-13M20C20C-2-M44-A  (10299).

    Qual o Holding Torque do freio e o tempo de atuação?
    O holding torque do freio do servo motor 2000W é de aproximadamente 18 Nm. Ele funciona em comando inverso (contato NF — Normalmente Fechado) e, quando energizado, leva cerca de 100 ms para liberar e 60 ms para atuar em caso de falta de energia. Recomenda-se utilizar uma fonte chaveada dedicada de 50 W exclusivamente para o freio.

    Quais redutores planetários são compatíveis com o servo motor 2000W?
    O servo motor 2000W Kalatec é totalmente compatível com a linha de redutores planetários WEB115  e WPF115, que oferecem alta rigidez torsional e baixo jogo angular. A escolha do modelo depende da relação de redução e do torque exigido na aplicação. Nossos engenheiros de aplicação auxiliam na seleção do redutor mais adequado para garantir melhor desempenho.

    Solicite seu Orçamento

    Fale com um engenheiro para validar torque, inércia e protocolo mais adequados ao seu processo.

    Solicitar orçamento



    Outros modelos de Servo Motor

    Servo Motor 1500W
    Servo Motor Linha  SV-MM13-2R0 (Antigo)
    Linha completa

    • 3D-IMS20B-13M20C20C (2000W)
