    Servo Motor 750W INVT Kalatec | Encoder 17 Bits

    Início » Servo Motor 750W INVT Kalatec | Encoder 17 Bits

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

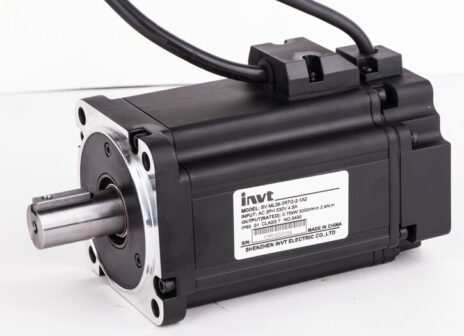

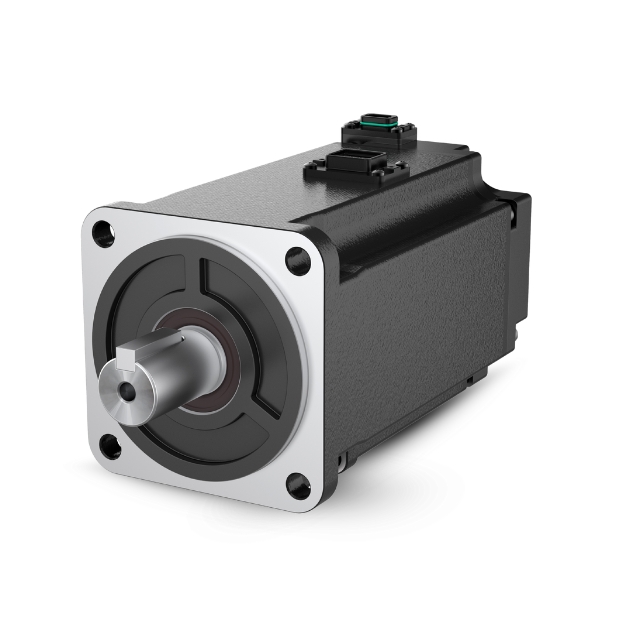

    Servo Motor 750W KALATEC INVT

    O servo motor 750W INVT Kalatec foi desenvolvido para aplicações de médio porte que exigem alta precisão, velocidade e confiabilidade.

    Com torque estável e controle dinâmico, é a escolha ideal para máquinas CNC, equipamentos de embalagem, sistemas de corte e automação de linhas produtivas.

    Aliando tecnologia avançada à experiência da Kalatec, líder nacional em servomotores com mais de 40 mil unidades instaladas ao longo de 35 anos de história, o modelo 750W garante eficiência, durabilidade e suporte técnico especializado no Brasil.

    Torque nominal: 2,39 Nm
    Velocidade nominal: 3000 rpm
    Velocidade máx.: 7000 rpm
    Encoder: 17 Bits (131.072 PPR)

    Informações AdicionaisOutros

    Especificações Técnicas do Servo Motor 750W

    Código INVT IMS20B-08M75B30C-2-M4-J (9836)
    Potência nominal 750 W
    Tensão de alimentação 220 V monofásico
    Torque nominal 2,39 Nm
    Torque de pico 8,36 Nm
    Velocidade nominal 3000 rpm
    Velocidade máxima 7000 rpm
    Corrente nominal 4.8 A
    Inércia do rotor 1,72 kg·cm²
    Encoder Incremental / Absoluto 17bits magnético
    Grau de proteção IP67 (exceção do eixo)
    Temperatura de aplicação -20 a +40 °C
    Classe de isolamento Classe F (155 °C)
    Freio eletromagnético Opcional 24 Vdc | IMS20B-08M75B30C-2-M44-J (10286)
    Conectores terminação DAML-XF e DBEL-XI
    Certificações CE, UL
    PCD 70-90 • eixo 19 mm (com chaveta)
    Peso 2,14 kg
    Indicação Redutor Redutor Planetário WEB090-FL80-19

    Requisitos de Drive

    • Compatível com DA180A-N-6R0-S-2 nas variantes para 750 W.
    • Modos de controle: velocidade, torque e posição.
    • 14 Entradas/saídas digitais configuráveis.
    • Suporte a Modbus, CANopen, EtherCAT* ou ProfiNET** para integração com CLP/IHM.



    Servo Driver Protocolos Código Kalatec
    DA180A-C-6R0-S-2 Modbus, CANopen 10114
    *DA180A-N-6R0-S-2 EtherCAT 10115
    **DA200A ProfiNET

    Aplicações usuais para servo motor 750W

    • Máquinas CNC e Router CNC de médio porte (eixos X/Y/Z secundários)
    • Equipamentos de embalagem, etiquetagem e corte
    • Pick-and-place, alimentadores e enroladeiras
    • Automação de linhas com cargas moderadas

    Cabos compatíveis e acessórios disponíveis

    Tipo de cabo Comprimento Código cabo Código Kalatec Descrição
    Cabo de Potência 5 m DAML-050-05-XFA-01 10283 cabo blindado pronto com pinagem para freio
    Cabo de Encoder 5 m DBEL-04-05-XI0-04A0 10281 cabo blindado de encoder
    5 m DBEL-06-05-XID-04A2 cabo de encoder blindado com porta bateria ***
    Cabo de programação 1,5 m KTC-CAB USB2.0/USBC  9713 cabo de programação  pontas USB e Tipo C
    Borneira CN1 (Trilho DIN) — KTC-HL-FX-DB44/M-SP 6912 Terminal de I/Os de 44 pinos para CN1
    Borneira Economica KTC-YL-WM-44M 6913 Borneira de I/O parafusada para o terminal CN1
    Bateria*** — ER14250 Bateria de Lítio 3,6 V – 1,2 A

    Perguntas Frequentes (FAQ)

    Quais encoders estão disponíveis para o servo 750W?

    Disponível em versões incremental e absoluto 17 Bits. O motor 750w é o mesmo para as duas versões, o que difere é que parA funcionar no absoluto é preciso cabo de encoder com suporte bateria e a bateria. Além de atualizar o parametro P0.70 no driver e Limpar o Bit no P0.71

    É compatível com EtherCAT?

    Sim, quando utilizado com driver DA180A com  EtherCAT  DA180A-N-6R0-S-2.

    Há opção com freio?

    Sim, freio eletromagnético 24 Vdc como opcional. Informar necessidade na cotação. Código do servo motor 750w com freio: IMS20B-08M75B30C-2-M44-J

    Qual o Holding Torque do freio e o tempo de atuação?

    O Holding Tortque do freio do servo 750W é 3,2Nm, funciona com comando inverso, ou seja, é um contato NF (Normal Fechado) e quando energizado leva 40ms para liberar e 20ms para freia-lo na falta de energia. Recomenda-se uma Fonte Chaveada de 50W exclusiva para a função freio.

    Solicite seu Orçamento

    Fale com nosso suporte técnico para validar torque, inércia e protocolo mais adequados ao seu processo.

    Solicitar orçamento



    Outros modelos de Servo Motor

    Servo Motor 400W
    Servo Motor 1kW
    Servo Motor Linha TH08 (Antigo)
