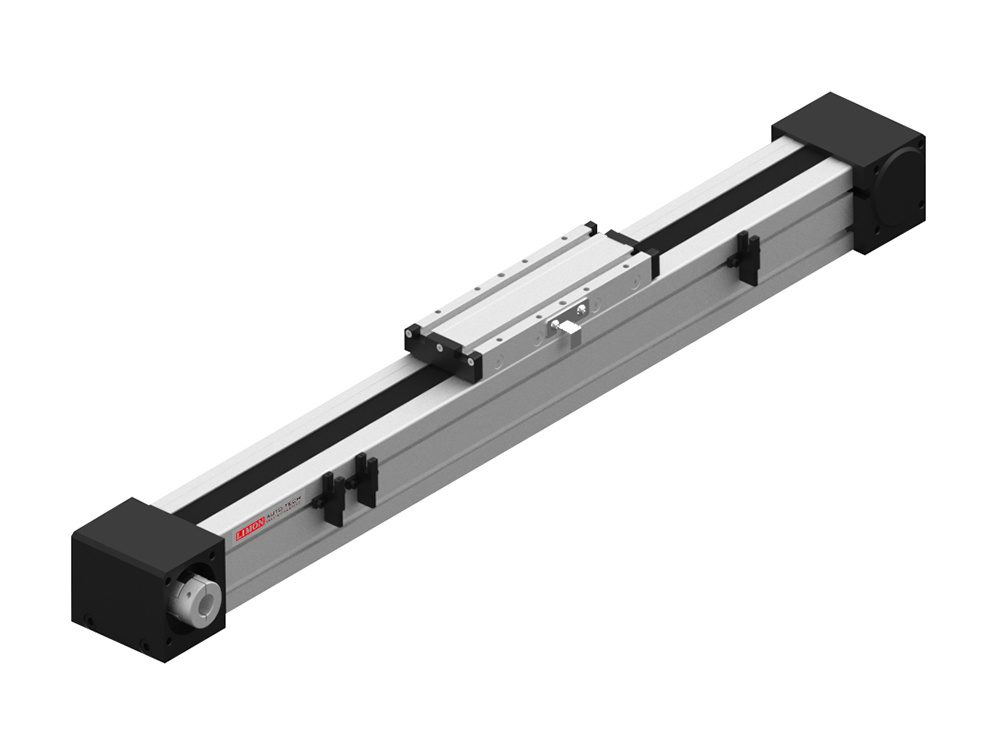

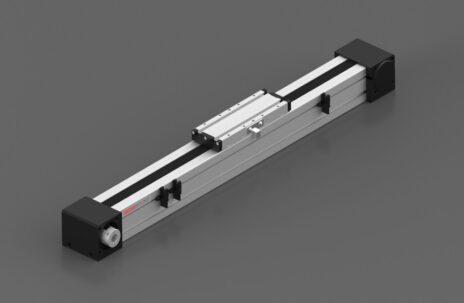

O transportador de correia dentada SLCD100 é um eixo linear por correia dentada desenvolvido para aplicações de automação industrial que exigem alta velocidade, precisão de posicionamento e robustez mecânica. Sua estrutura em perfil de alumínio quadrado proporciona elevada rigidez e estabilidade dimensional, enquanto o sistema de guia linear interna com um trilho e dois patins garante melhor distribuição de carga, precisão de movimento e confiabilidade operacional.
Este atuador linear de alta velocidade permite acelerações de até 40 m/s² e pode ser acionado por motor de passo ou servomotores, possibilitando flexibilidade no dimensionamento conforme a dinâmica e a carga da aplicação.
A correia dentada de alta resistência assegura transmissão eficiente de torque mesmo em regimes de operação contínua e movimentos rápidos.
O SLCD100 é fornecido totalmente montado, com flange de adaptação para redutor planetário ou acionamento direto, além de sensores de fim de curso e referência (home), simplificando a integração mecânica e elétrica ao sistema.
Tabela Técnica – Transportador de Correia Dentada SLCD100
| Parâmetro Técnico | Especificação SLCD100 |
|---|---|
| Curso Disponível | 100 mm a 7.000 mm |
| Carga Máxima Horizontal | 80 kg |
| Carga Máxima Vertical | 60 kg |
| Velocidade Máxima | Até 5 m/s |
| Repetibilidade | ± 0,05 mm |
| Avanço por Volta | 224 mm (1 volta completa) |
| Tipo de Correia Dentada | 8M – 50 mm |
| Guia Linear Interna | KR25 – 1 unidade |
| Torque de Acionamento (Driving Torque) | 0,9 Nm |
| Torque Máximo Admissível | 105 Nm |
| Flange Padrão para Redutor | Compatível com a Flange de Redutor Planetário |
| Redutores disponíveis | WEB90-L1 e WPF80-L1 |
| Motores Indicados | Motor de Passo NEMA 34, Easy Servo NEMA 34, Servomotor 750 W ou 1 kW |
| Tipo de Sensor (Fim de Curso) | Sensor tipo forquilha EE-SX672-NPN (cód. 4397) |
| Configuração Mecânica | Transportador linear por correia dentada |
| Aplicação Típica | Pick and place, transporte de peças, automação industrial, linhas de montagem |
| Dimensões | Conforme curso e configuração (sob consulta) |
Dimensões:
Recomenda-se um apoio ao longo do perfil a cada 600mm para atender a capacidade de carga nominal.
Para projetos que demandam diferentes cursos, capacidades de carga e configurações de acionamento, a Kalatec disponibiliza uma linha completa de soluções por correia dentada.
Para conhecer outras configurações, tamanhos e aplicações, acesse a página completa da linha de sistemas lineares de correia dentada Kalatec.
