    WAB142 – Redutor Helicoidal

    Início » WAB142 – Redutor Helicoidal

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

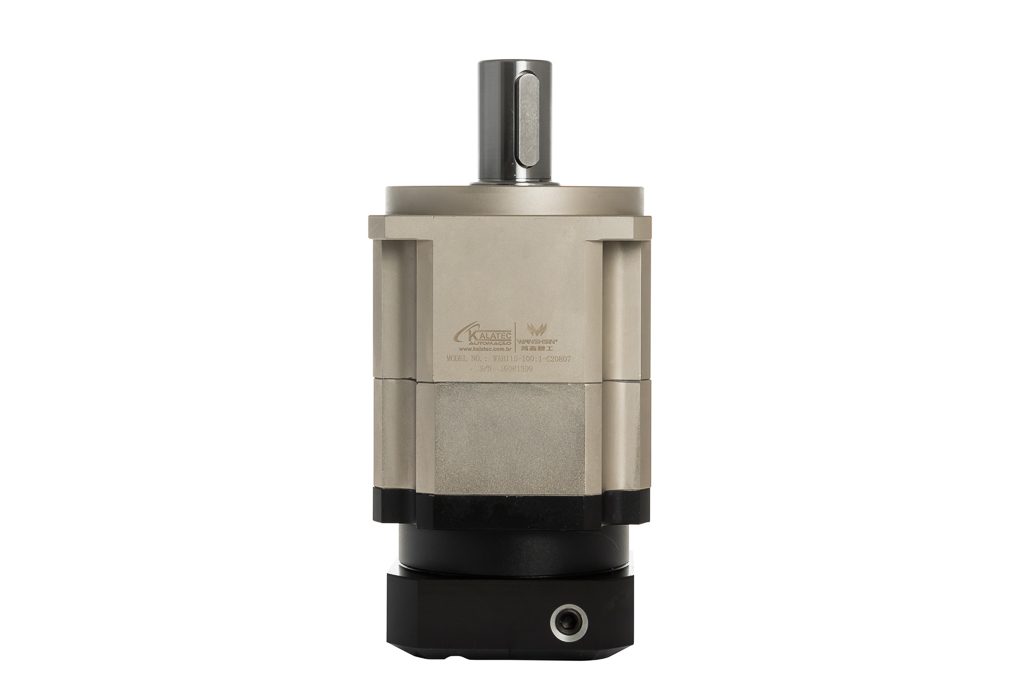

    WAB142 – Redutor Helicoidal

    Redutor planetário é um dispositivo de transmissão mecânica que  tem como função principal reduzir a velocidade de entrada do servo motor ou motor de passo proporcionalmente ao aumento de torque com eficiência superior a 90%.

    Com a redução e seguindo uma proporção, o torque transmitido aumenta na mesma relação. O conjunto de engrenagens faz a adequação da rotação do acionador para a rotação apropriada ao que será acionado.

    O suporte do braço planetário e o eixo de saída são especialmente fabricados em  uma peça única para garantir máxima rigidez. Os dentes helicoidais além de maior capacidade de carga promovem mais  suavidade e menor ruído no sistema.


    Informações AdicionaisDownloads

    Características  WAB142

    • Linha: WAB142
    • Modelo: WAB142-L1-10:1-F118xx
    • Indicação: Servos Motores acima de 3kw
    • Flanges: 180mm
    • Eixo de Entrada Padrão 35mm
    • Redução: 1:10 ou vide Tabela abaixo
    • Torque Nominal Saída: Vide Tabela abaixo
    • Torque de Pico Saída:  3x Torque Nominal
    • Medidas da Flange de Fixação da Saída (130-165)mm
    • Eixo de Saída: 40mm
    • Capacidade de Carga Radial: 9400Nm
    • Capacidade de Carga Axial: 4700Nm
    • Estimativa de Vida Útil: 20.000 horas
    • Ruído: 65dB
    • Rotação Nominal: 3000 rpm
    • Lubrificação Óleo Sintético
    • Máxima Folga L1 < 5 arcmin  (Redução até 10:1)
    • Máxima Folga L2 < 8 arcmin  (Reduções 12:1 ou maior)



    Tabela de Torque Redutor WAB



    • Desenho-3D-WAB142-L2-E213xx
    • Desenho-3D-WAB142-L2-Fx18xx
