    IHM com CLP Integrado

    Início » IHM com CLP Integrado

    Imagem: <br />
<b>Warning</b>:  Undefined variable $results in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />
<br />
<b>Warning</b>:  Trying to access array offset on value of type null in <b>/home/kalatec/www/wp-content/themes/kalatec/components/product-gallery.php</b> on line <b>55</b><br />

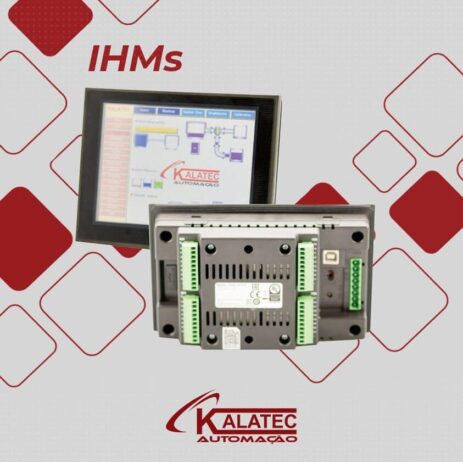

    Como conquistar versatilidade e o melhor custo/benefício em seu projeto com IHM com CLP Integrado

    Versatilidade é o termo ideal para resumir a IHM com CLP incorporado. Além disso ela permite ganhos na relação custo/ benefício do seu projeto.

    Pensando em agregar valor os modelos ZGM e ZG3 integram uma variedade de entradas e saídas com uma interface amigável  na versão com tela sensível ao toque, em tamanho de até 7 polegadas. Esse modelo permite também a utilização cartões de entradas e saídas analógicas com resolução de até 12 Bits e entrada para sensores PT100.

    O protocolo de comunicação é o MODBUS ASCII/ RTU por meio de 02 portas seriais disponíveis (COM1 e COM2) e em RS485 para expansão através de REMOTAS I/OS MODBUS.

    Para a IHM TP70  disponibilizamos um software gratuito para programação em linguagem ladder e interface USB sem a necessidade de qualquer tipo de conversor específico.

    Solicite seu orçamento sem compromisso

    Comprar uma IHM com CLP integrado

    A IHM com CLP Integrado é um dispositivo com componentes micro processado  que realizam funções de controle e monitoramento dos mais variados tipos e complexidades. As famílias dos CLPs  com IHM integrado são definidas levando em consideração a sua capacidade de processamento e do número de entradas e saídas.

    Comprar uma IHM com CLP é uma excelente alternativa para o campo industrial, visto que esta solução é uma boa alternativa quando o intuito é lidar com sistemas de eventos discretos, ou seja, ele é ideal para trabalhar com processos de variáveis da ordem de zero ou um (valores de conjunto finito). Além disso, contar com um CLP permite lidar com variáveis analógicas com intervalos de valores de tensão elétrica ou corrente.

    A IHM com CLP  estão super em alta na área industrial graças a sua relevância no controle de processos e na automação industrial. Quando o assunto é comprar um CLP com IHM Integrado e usá-lo para o controle de processos, eles são ótimos para indústrias produtoras de substâncias líquidas, indústrias de produção contínua, e de produção de material gasoso. Já para a área da automação industrial, significa contar com uma boa alternativa para áreas da produção de linhas de montagem, como é o caso da indústrias automotivas e auto-peças.

    IHM com CLP  modelo TP70

    A IHM com CLP incorporado série TP70 utiliza o processamento da série do CLP DVP12SS2 com programas de até 8K de steps.

    • 2 Entradas rápidas de 10kHz para leitura de encoder
    • Interface IHM Touch screen LCD de 7 polegadas
    • Porta USB para download/upload de programa incorporada
    • 02 Portas RS-485
    • Protocolo de Comunicação MODBUS RTU e ASCII
    • Permite expansão através de REMOTA RS-485
    • Relógio (RTC) incorporado
    • Tela de inicialização personalizável disponível
    • Modelos com até 32 I/Os e opções de entradas e saídas analógicas
    • Alimentação 24VDC

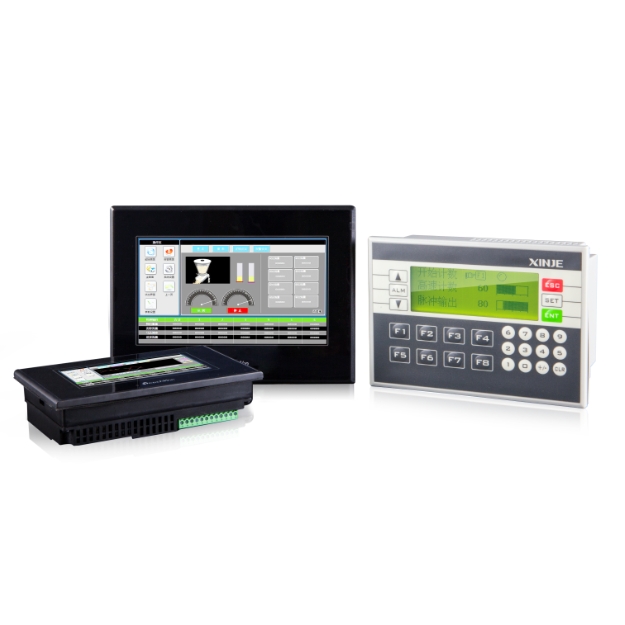

    IHM com CLP ZGM-30T4-7

    Ao optar pelo modelo ZGM-30T, além de contar com 30 I/Os e conectividade com remotas,  a versão mais  simples  permite controlar  motores de passo ou servos motores com frequência de até 100KHz por canal.

    • 2 ou 4 saídas de 100KHz
    • 04 entradas rápidas de 80kHz para leitura de encoder
    • Interface IHM Touch screen LCD de 7 polegadas resolução  800×480
    • Porta USB para download/upload de programa incorporada
    • Portas  USB, RS232 e RS485
    • Protocolo de Comunicação MODBUS RTU e ASCII
    • Permite expansão com Remotas de I/Os ou analógicas.
    • Relógio (RTC) incorporado
    • Modelo com  30 I/Os e opção de analógica com uso de cartão BDcard
    • Alimentação 24VDC



    IHM de Texto com CLP integrado

    O modelo Kalatec GPM-18T  é uma versão super econômica  que oferece saídas rápidas para 02 motores de passo ou servos  motores, comunicação serial RS485 Modbus  para comunicar com inversores de frequência, entradas rápidas de encoder.  Permite o uso de um cartão BDcard com 04 entradas analógicas ou PT-100 e ainda remotas.

    Guia Rápido de Aplicação  para IHM com CLP
    Descrição Tipo Tamanho I/Os Saídas Rápidas Opcional
    K-GPM-20T Touch 4.3″ 10 ED/ 10 SD  2 x 100Khz 01 Cartão BD Card e até 07 Remotas
    ZG3-30T-7 Touch 7″ 16 ED / 14 SD 2 x 100Khz 01 Cartão BD Card e até 07 Remotas
    ZGM-30T4-7 Touch 7″ 16 ED / 14 SD 4 x 100Khz 01 Cartão BD Card e até 07 Remotas
    TP70P-32TP1R Touch 7″ 16 ED / 16 SD Remotas
    TP70P-16TP1R Touch 7″ 08 ED / 08 SD Remotas
    TP70P-22XA1R Touch 7″ 08 ED / 08 SD + 4 EA + 2SA Remotas
    TP70P-21EX1R Touch 7″ 16 I/Os+02EA + 1SA +02PT100 Remotas Modbus
    TP04P-16TP1R Texto 3.7″ e 25 teclas 08 ED / 08 SD
    TP04P-32TP1R Texto 4 linhas e 10 teclas 16 ED / 16 SD
    K-GPM18-T Texto 4 linhas e 10 teclas 10 ED / 08 SD 2 x 100Khz 01 Cartão BD Card e até 07 Remotas



    Diferenciais de comprar uma IHM com CLP

    O CLP com IHM integrado é um equipamento eletrônico. O computador especializado possui hardware e softwares adequados para o tipo de atividade que o dispositivo precisará empreender. A utilização de uma memória programável permite efetuar o armazenamento de instruções e efetua funções de sequenciamento, lógica, contagem, temporização, aritmética, entre outras. Estas funções são realizadas graças aos módulos tanto de entradas quanto saídas.

    Em termos práticos, as IHMs com CLP integrado  proporcionam diversos benefícios. Comprar um CLP com IHM permite contar com diversas vantagens para o processo de produção da empresa. A seguir serão listados os principais benefícios de comprar um controlador:

    • Redução dos custos de produção.
    • Proporciona imunidade aos ruídos de índole eletromagnética.
    • São fáceis de configurar e de programar.
    • Conferem mais flexibilidade para modificar processos.
    • Maior controle por meio da interação do hardware e software.
    • Realização de um monitoramento online, já que é possível comunicar vários controladores e manter uma comunicação ágil. O monitoramento acontece em tempo real nos mais variados processos.
    • Controle em tempo real possibilita a realização das atividades de forma exata e eficaz.

    Como pode perceber, contar com a eficiência de um CLP com IHM é um importante diferencial no controle das atividades na sua empresa ou indústria. É importante ressaltar que um equipamento de qualidade entrega resultados muito mais efetivos e efetua o monitoramento das atividades de maneira mais eficaz.



    Benefícios da Combinação

    Vamos dar uma olhadinha em alguns dos benefícios de usar CLP com IHM integrada:

    1. Eficiência Operacional: Com a IHM, operadores podem visualizar processos em tempo real, fazendo ajustes rápidos se necessário.
    2. Flexibilidade: Seu CLP precisa de mudanças no programa? Sem problemas! A IHM permite alterações fáceis e rápidas.
    3. Diagnóstico Rápido: Com as informações visualmente acessíveis, fica mais fácil identificar e solucionar falhas.
    4. Segurança: Ao permitir controle e monitoramento, a combinação minimiza riscos de acidentes e falhas.

    Perguntas Frequentes

    O que é CLP?
    CLP, ou Controlador Lógico Programável, é um dispositivo usado para controlar máquinas e processos industriais.

    E IHM? O que é?
    IHM, ou Interface Homem-Máquina, é uma interface que permite a interação entre o operador e o sistema ou máquina.

    É caro integrar CLP com IHM?
    Olha, tudo depende! No começo, pode parecer um investimento alto se precisar de um integrador para a programação. Mas, a longo prazo, os benefícios de eficiência e redução de erros podem compensar!

    Posso usar em qualquer máquina?
    Em teoria, sim! Mas é sempre bom consultar um especialista pra ver a melhor forma de aplicação pro seu caso.

    Quer saber mais?

    Entre em contato com a nossa equipe de especialistas e tenha disponíveis produtos que atenderão de forma segura a sua aplicação.
