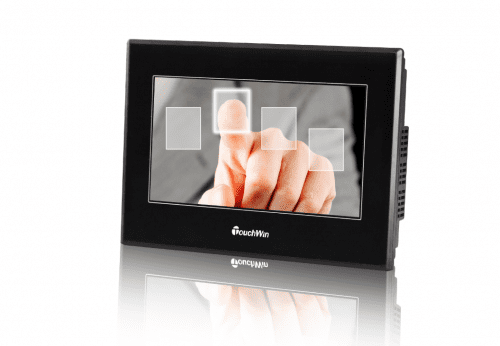

A ZG3-30T-7 é uma IHM com CLP integrado desenvolvida para aplicações de automação que exigem maior capacidade de I/Os, interface gráfica ampliada e controle eficiente em máquinas de médio porte.
Com tela touchscreen de 7” e maior número de entradas e saídas em relação aos modelos compactos, esse equipamento é ideal para fabricantes de máquinas que necessitam mais recursos sem aumentar a complexidade do sistema.
A combinação de controle lógico, interface de operação e comunicação industrial em um único dispositivo permite reduzir o espaço em painel e simplificar o projeto de automação.
Aplicações da ZG3-30T-7
Este modelo é indicado para aplicações que exigem maior capacidade de controle e interface mais robusta, como:
- Máquinas de envase e embalagem de médio porte
- Sistemas de dosagem com múltiplos pontos de controle
- Linhas de transporte e esteiras automatizadas
- Equipamentos com necessidade de interface gráfica mais detalhada
- Máquinas OEM com maior número de I/Os
A tela de 7” proporciona melhor visualização de processos, facilitando operação e diagnóstico.
Diferença para modelos compactos
Em comparação com modelos como a ZG3-20T, a ZG3-30T-7 oferece:
- Maior número de entradas e saídas
- Tela maior (7” vs 4,3”)
- Melhor visualização de processos
- Mais flexibilidade para aplicações complexas
Quando escolher a ZG3-30T-7?
A ZG3-30T-7 é ideal para aplicações que ultrapassam a capacidade de modelos compactos, mas que ainda não exigem uma arquitetura com CLP modular. Ela representa uma solução intermediária, equilibrando custo, desempenho e capacidade de expansão.
Principais características da ZG3-30T-7
| Característica | Especificação |
|---|---|
| Modelo | ZG3-30T-7 |
| Código Kalatec | 5661 |
| Tipo de I/O | Entradas NPN / Saídas transistor NPN |
| CLP integrado | XD3-30T |
| IHM integrada | TG765 |
| Tela | Touchscreen colorida de 7” |
| Resolução | 800 x 480 |
| Cores | 16,7 milhões |
| I/Os totais | 30 pontos (16 entradas / 14 saídas) |
| Alimentação | 24 VDC |
Desempenho e processamento
| Parâmetro | Especificação |
|---|---|
| Memória CLP | 256K steps |
| Memória IHM | 128 MB |
| Tempo de execução | 0,05 µs por instrução |
| Tempo de varredura | 0,1 ~ 0,2 ms (6000 steps) |
| Funções adicionais | Relógio em tempo real (RTC) |
Entradas, saídas e funções especiais
| Recurso | Especificação |
|---|---|
| Entradas digitais | 16 (NPN) |
| Saídas digitais | 14 (transistor NPN) |
| Saídas rápidas | 2 canais até 100 kHz |
| Entradas rápidas | 1 canal até 80 kHz + 2 canais até 10 kHz |
Comunicação e integração
| Interface | Detalhes |
|---|---|
| Portas | USB, RS232, RS485 |
| Protocolo | Modbus RTU |
| Integração | Inversores, servodrives, dispositivos industriais |
Dimensões e instalação
| Parâmetro | Medida |
|---|---|
| Dimensões (L x A x P) | 200,4 x 146,9 x 49 mm |
| Recorte de painel | 190 x 136,5 mm |
Expansão e acessórios compatíveis
| Item | Descrição |
|---|---|
| Cartão BD-ZG3 | Expansão analógica e sensores PT100 (até 1 módulo) |
| Remotas | Expansão de I/Os via RS485 (Modbus RTU) |
| Cabo CLP | XVP-CAB (6343) |
| Cabo IHM | TG-USB (5928) |
| Conversor | USB-COM (5929) |
Opções disponíveis
| Modelo | Configuração |
|---|---|
| ZG3-30T-7 | Entradas NPN / Saídas NPN |
| ZG3-30PT-7 | Entradas PNP / Saídas NPN |
Cartões de expansão BD (expansão local)
| Modelo | Código | Tipo | Configuração | Aplicação |
|---|---|---|---|---|
| Z-3AD3PT-BD | 6335 | Analógico / Temperatura | 3 entradas analógicas (0–10V / 0–5V) + 3 PT100 | Controle de temperatura e sinais analógicos |
| Z-4AD2DA-A-BD | 6336 | Analógico | 4 entradas (0–20 mA / 4–20 mA) + 2 saídas analógicas | Controle de processo (pressão, vazão, nível) |
| Z-2WT-BD | 6822 | Célula de carga | 2 canais (0–10 mV) | Sistemas de pesagem |
| Z-4TC-BD | — | Termopar | 4 entradas termopar com PID independente | Controle térmico avançado |
| Z-8X-BD | — | Digital | 8 entradas digitais NPN | Expansão de entradas |
| Z-8YT-BD | — | Digital | 8 saídas transistor NPN | Expansão de saídas |
Observações:
- Os cartões BD requerem alimentação externa
- É possível utilizar apenas 1 cartão BD por equipamento
Módulos de expansão remota (I/O via RS485)
| Modelo | Código | Tipo | Configuração | Aplicação |
|---|---|---|---|---|
| MA-8X8YT | 6331 | Digital | 8 entradas + 8 saídas transistor NPN | Expansão de sinais digitais |
| MA-4AD2DA | 6332 | Analógica | 4 entradas + 2 saídas analógicas | Controle de processos analógicos |
| MA-6TCA-P | 7613 | Termopar | 6 entradas termopar + 6 saídas transistor | Controle de temperatura |
Os módulos remotos utilizam comunicação Modbus RTU via RS485, permitindo a conexão de múltiplos dispositivos na mesma rede. Essa arquitetura possibilita a distribuição de I/Os no campo, reduzindo cabeamento e aumentando a flexibilidade em projetos de automação industrial.
Expansão local vs remota: qual escolher?
- Cartões BD (expansão local): ideais para aumentar I/Os diretamente no equipamento, mantendo o sistema compacto
- Módulos remotos: indicados para aplicações com dispositivos distribuídos, reduzindo cabeamento e facilitando instalação
A escolha depende da arquitetura da máquina e da distribuição dos sinais no campo.
Explore a linha completa de IHM com CLP integrado e encontre a solução ideal para sua máquina ou projeto de automação.
