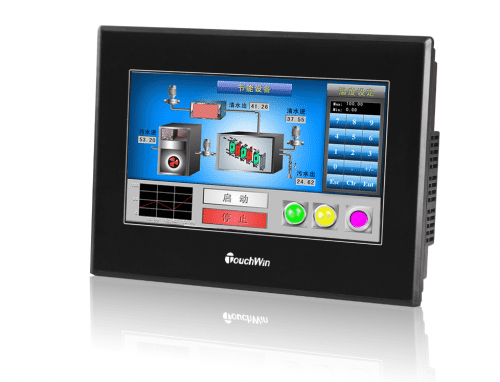

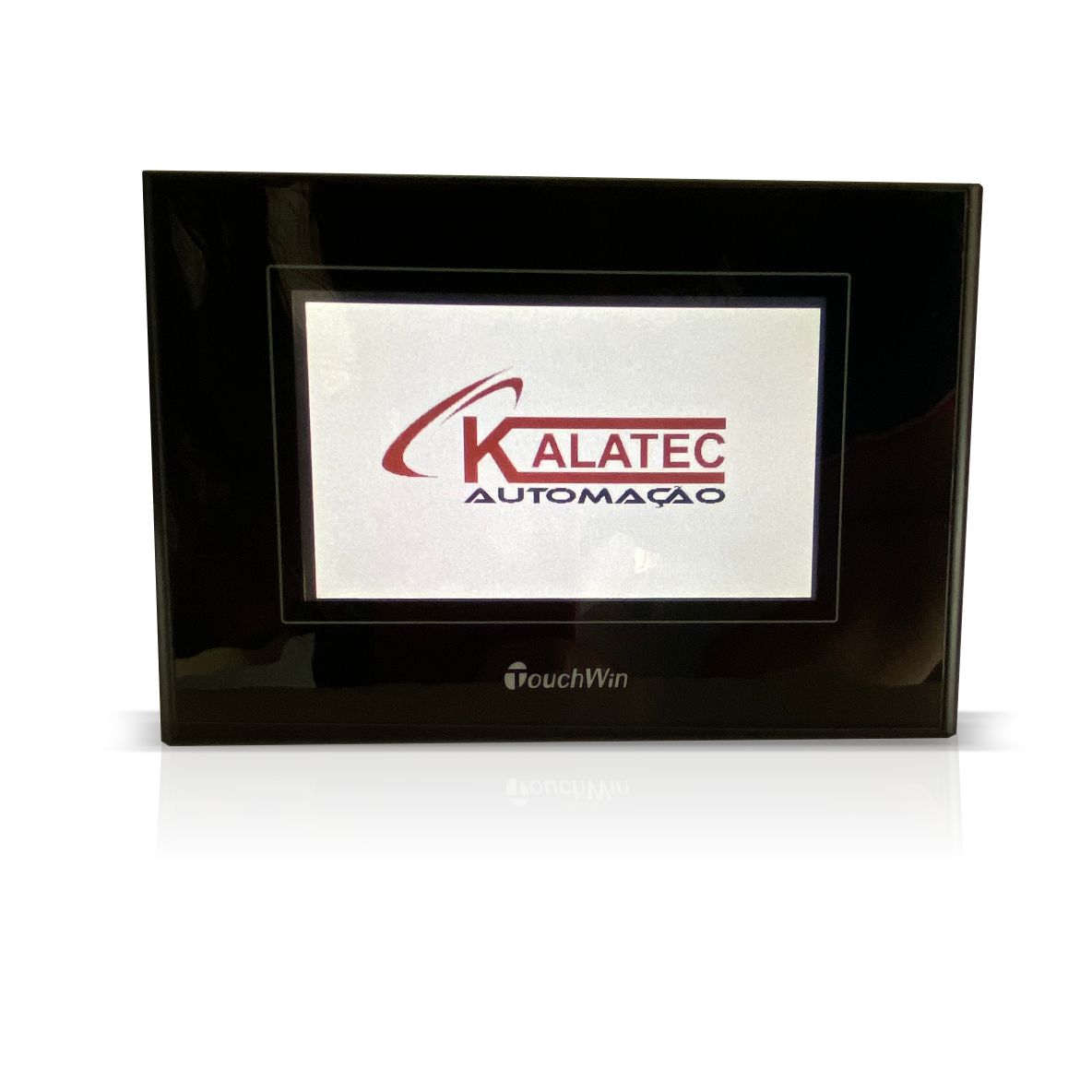

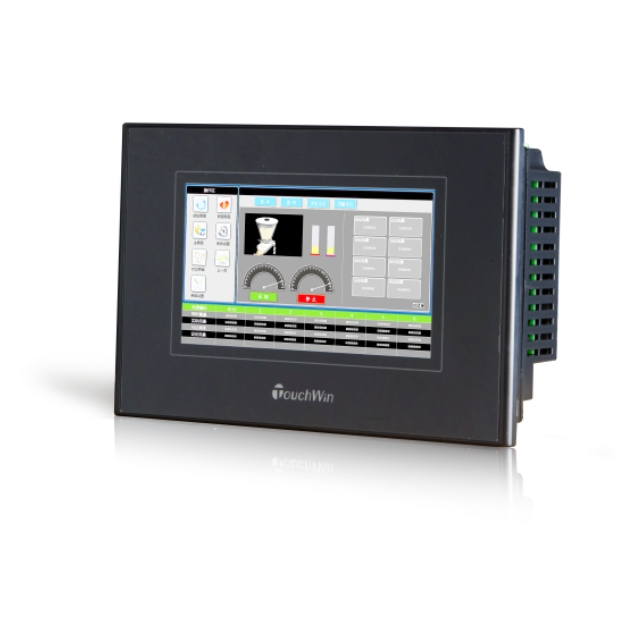

A IHM com CLP integrado ZG3-20T reúne interface de operação, processamento lógico e entradas e saídas digitais em um único equipamento. Com tela touchscreen colorida de 4,3 polegadas e 20 I/Os integrados, o modelo é indicado para máquinas compactas que exigem controle, monitoramento e operação local.
A integração entre IHM e CLP ajuda a reduzir a quantidade de componentes no painel elétrico, simplificar a instalação e otimizar o espaço disponível na máquina. Por isso, a ZG3-20T é uma alternativa para fabricantes de máquinas, integradores de automação e profissionais que buscam uma solução compacta para controle industrial.
O equipamento também possui entradas e saídas rápidas para aplicações de contagem, posicionamento e controle de motores de passo. A comunicação Modbus RTU permite a integração com inversores de frequência, servodrives, módulos remotos e outros dispositivos industriais.
Aplicações da IHM com CLP integrado ZG3-20T
A ZG3-20T pode ser utilizada em diferentes projetos de automação de pequeno e médio porte, como:
- máquinas de envase compactas;
- dosadores automáticos;
- esteiras transportadoras;
- pequenos sistemas de bombeamento;
- sistemas de posicionamento;
- máquinas com motores de passo;
- equipamentos OEM com espaço reduzido;
- máquinas que exigem operação e monitoramento local.
Por integrar a interface homem-máquina e o controlador lógico programável, o equipamento contribui para a redução do espaço ocupado no painel e para a simplificação do cabeamento.
Principais características da ZG3-20T
| Característica | Especificação |
|---|---|
| Código Kalatec | ZG3-20T | K-GPM-20T (5662) |
| Interface | IHM touchscreen colorida |
| Tamanho da tela | 4,3” |
| Resolução | 480 x 272 |
| I/Os integrados | 10 entradas digitais (NPN) / 10 saídas transistor (NPN) |
| Saídas rápidas | 2 canais até 100 kHz (PTO) |
| Entradas rápidas | 1 canal até 80 kHz |
| Comunicação | USB, RS232, RS485 (Modbus RTU) |
| Alimentação | 24 VDC |
| Aplicações típicas | Máquinas compactas, dosadores, esteiras e sistemas OEM |
Especificações técnicas detalhadas
| Categoria | Detalhes |
|---|---|
| Memória CLP | 256 KB |
| Memória IHM | 128 MB |
| Tempo de execução | 0,05 µs por instrução |
| Capacidade de programa | até 6000 steps |
| Tempo de varredura | 0,1 ~ 0,2 ms |
| CPU | Xinje XD3 |
| Modelo da IHM | TG465 |
| Funções adicionais | Relógio em tempo real (RTC) |
| Expansão | 1 cartão BD + remotas digitais |
| Software CLP | XDPPro |
| Software IHM | TouchWin |
Dimensões e instalação
| Parâmetro | Medida |
|---|---|
| Dimensões (L x A x P) | 152 x 102 x 59,5 mm |
| Recorte de painel | 144 x 94 mm |
Expansões e acessórios compatíveis
| Tipo | Descrição | |
|---|---|---|
| Cartão BD | Código | Expansão analógica, PT100 e sinais especiais |
| Z-3AD3PT-BD | 6335 | 3 entradas analógicas + 3 entradas PT100 |
| Z-4AD2DA-A-BD | 6336 | 4 entradas analógicas + 2 saídas analógicas |
| Z-2WT-BD | 6822 | Módulo para célula de carga (2 canais) |
| Z-4TC-BD | 4 entradas para termopar com PID | |
| Z-8X-BD | 8 entradas digitais | |
| Z-8YT-BD | 8 saídas digitais |
Também podem ser utilizados os cabos XVP-CAB, USB-COM e TG-USB, conforme a necessidade de programação e conexão do equipamento.
Módulos de expansão remota (I/O via RS485)
| Modelo | Código | Tipo | Configuração de I/O | Aplicação recomendada |
|---|---|---|---|---|
| MA-8X8YT | 6331 | Digital | 8 entradas + 8 saídas transistor (NPN) | Expansão de sinais digitais em máquinas |
| MA-4AD2DA | 6332 | Analógica | 4 entradas (corrente/tensão) + 2 saídas analógicas | Controle de processos analógicos |
| MA-6TCA-P | 7613 | Termopar | 6 entradas termopar + 6 saídas transistor | Controle de temperatura (fornos, aquecimento) |
Os módulos utilizam comunicação Modbus RTU e permitem conectar até sete unidades na mesma rede. Essa configuração pode ser utilizada para distribuir os sinais pela máquina, reduzir o cabeamento até o painel principal e ampliar a capacidade do sistema.
Controle e monitoramento em um único equipamento
A IHM com CLP integrado 4,3” permite desenvolver telas para visualização de variáveis, comandos de operação, alarmes, parâmetros e informações do processo.
Ao mesmo tempo, o CLP executa a lógica de controle da máquina, processando os sinais de sensores, botoeiras e outros dispositivos de entrada. Com base na programação, o controlador aciona motores, válvulas, contatores, sinalizadores e demais componentes conectados às saídas.
Essa arquitetura integrada pode reduzir a necessidade de utilizar uma IHM e um CLP separados, tornando o projeto mais compacto e facilitando a instalação em máquinas com espaço limitado.
Entradas e saídas rápidas para controle de movimento
A ZG3-20T possui duas saídas rápidas PTO de até 100 kHz, que podem ser empregadas no envio de pulsos para drivers de motores de passo e em aplicações de posicionamento.
O equipamento também conta com uma entrada rápida de até 80 kHz, adequada para leitura de pulsos provenientes de encoders, sensores e dispositivos de contagem.
Esses recursos permitem aplicar a IHM com CLP integrado em sistemas como:
- mesas de posicionamento;
- alimentadores automáticos;
- sistemas de corte;
- dosadores;
- esteiras indexadas;
- movimentações acionadas por motor de passo.
A seleção do motor, driver, sensor e demais componentes deve considerar os requisitos mecânicos, elétricos e de desempenho de cada aplicação.
Comunicação com dispositivos industriais
A comunicação RS485 com protocolo Modbus RTU permite conectar a ZG3-20T a diferentes equipamentos utilizados em automação industrial.
Entre os dispositivos compatíveis com esse tipo de rede estão:
- inversores de frequência;
- servodrives;
- controladores de temperatura;
- módulos remotos de entradas e saídas;
- instrumentos de medição;
- outros equipamentos compatíveis com Modbus RTU.
A utilização de uma rede industrial pode reduzir o cabeamento necessário e facilitar a troca de informações entre os componentes da máquina.
Vantagens da IHM com CLP integrado 4,3”
A utilização da ZG3-20T pode oferecer benefícios importantes para o desenvolvimento de máquinas compactas:
- integração entre controle e operação;
- redução da quantidade de componentes;
- melhor aproveitamento do espaço no painel;
- 20 entradas e saídas digitais integradas;
- recursos para contagem e posicionamento;
- comunicação Modbus RTU;
- possibilidade de expansão local e remota;
- programação da IHM e do CLP em softwares específicos.
Encontre a solução adequada para sua máquina
A IHM com CLP integrado ZG3-20T é uma solução compacta para aplicações que exigem controle lógico, operação touchscreen, entradas e saídas digitais e comunicação com outros dispositivos industriais.
Para definir a configuração adequada, é necessário avaliar a quantidade e o tipo de sinais, os recursos de comunicação, a necessidade de controle de movimento e as futuras expansões do projeto.
Entre em contato com a equipe técnica da Kalatec para verificar a compatibilidade da ZG3-20T com sua aplicação e selecionar os módulos e acessórios necessários.
Explore a linha completa de IHM com CLP integrado e encontre a melhor solução para sua aplicação.
