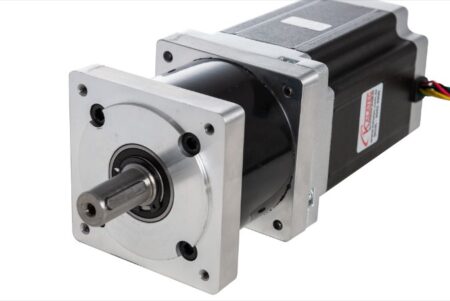

Motor de Passo HT34-487 com Redutor
Cerca metade das falhas em processos de automação industrial acontecem porque as empresas fazem escolhas erradas durante o desenvolvimento. Escolha empresa que tenha experiência: Kalatec Automação, mais de 200.000 Motores de Passo vendidos.
Aplicações:
Desenvolvido para aplicações que requerem força , você pode utilizá-lo em aplicações com cremalheiras em máquinas router ou alimentadores de roletes para prensas. A redução agrega valor aumentando o Torque e reduzindo a inércia movida possibilitando muito mais controle e repetibilidade ao sistema.
Recursos e Detalhes
- Nema: 34
- Flange: 86mm
- Redução 10:1: HT34-487-R10 eixo 16mm (4628)
- Redução 16:1: HT34-487-R16 eixo 16mm (5446)
- Redução 10:1: HT34-487-R10P eixo 20mm (7148)
- Redução 16:1: HT34-487-R16P eixo 20mm
- Eficiência do redutor 95%
- Máxima Folga: 15 arc minuto
- Passo em ângulo: 1,80 grau
- Resolução: 200 PPR ( Otimizado para Micro Passo)
- Torque Estático Bipolar: 12Nm (120 Kg.cm)
- Quantidade de Fios: 08
- Ligações possíveis: Unipolar, Bipolar Série e Bipolar Paralelo
- Corrente Unipolar: 6,0A/fase
- Corrente Bipolar Série: 4,5A/fase
- Corrente Bipolar Paralelo: 9,0A/fase
- Temperatura de Operação: -20 a +50 oC
- Classe de isolamento: Classe B (130 oC)
- Inércia: 4000 g.cm2
- Diâmetro do eixo: Saída do Redutor 20mm
- Máxima Força Radial: 220N ( distância 20mm da flange)
- Máxima Força Axial: 60N
- Peso: 5,6Kg para redução 10:1
- Driver Indicado: STR8 , ST10-S-PLUS
