Remotas Flexíveis de I/Os Digitais e Analógicas

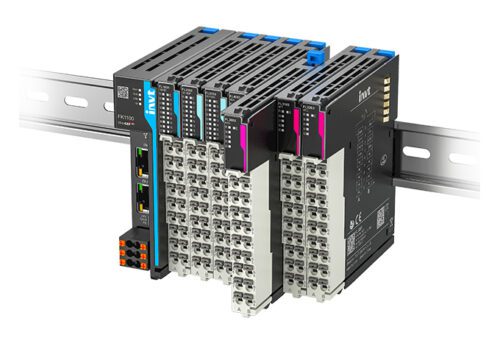

O sistema Point I/O da série INVT é um sistema de transmissão de sinal flexível, confiável e eficiente. O sistema é capaz de acessar redes de comunicação EtherCAT, EtherNEP-IP e PROFINET e está equipado com módulos de sinal avançados para facilitar a implantação de soluções personalizadas e, ao mesmo tempo, economizar espaço no gabinete, ajudando você a desenvolver soluções personalizadas mais competitiva.
Com capacidade de até 1024 I/Os por cada acoplador de rede remota, as Remotas Flexíveis INVT tornam seu projeto de automação mais robusto, flexível, compacto e com alta velocidade de processamento e comunicando com os principais protocolos do mercado
- CLP Siemens ( Cartão Profinet)
- CLP Rockwell ( Cartão EtherNet-IP)
- CLP INVT , Onrom … ( Cartão Ethercat)
Acoplador de Rede Remota
| Modelo | Protocolo |
| FK1100 | EtherCAT |
| FK1200 | PROFInet |
| FK1300 | ETHERNET-IP |
| FK1400 | Modbus – TCP |
Especificação Técnica – Módulo de Comunicação Ethernet Industrial
- Taxa de Velocidade: 100 Mbit/s (Megabits por segundo)
- Camada Física: 100Base-TX (Ethernet Fast Ethernet, cabo par trançado, categoria 5 ou superior)
- Interfaces de Comunicação: 2 portas RJ45 (In/Out) -Função de switch embutido para interligação em cadeia (Daisy Chain)
- Distância Máxima entre Nós: até 100 metros (em conformidade com os padrões IEEE 802.3 para 100Base-TX
- Proteções Elétricas: Proteção contra inversão de polaridade na alimentação, Proteção contra sobrecorrente e Proteção contra surtos elétricos (ESD, transientes)
- Alimentação: Tensão: 24 Vcc (Volts em corrente contínua) 10 W
- Conformidade Ambiental: Atende à diretiva RoHS (Restriction of Hazardous Substances), garantindo que o produto não contém substâncias perigosas em níveis acima dos permitidos.
Módulos de Expansão disponíveis para os Acopladores de Rede:
| MODELO | Descrição do cartão de Expansão | Código |
| FL1001 | 16 Entradas Digitais NPN/PNP | 9236 |
| FL2002 | 16 Saídas Digitais PNP Transistor 500mA de até 1kHz | 9237 |
| FL2102 | 16 Saídas Digitais NPN Transistor 500mA de até 1kHz | 9238 |
| FL2201 | 08 Saídas Digitais rele 3A carga resistiva | 9239 |
| FL3003 | 04 Entradas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA,+/-20mA – Resolução 16Bits | 9240 |
| FL3221 | 01 entrada de Célula de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | |
| FL3322 | 02 entradas de Células de Carga 4 /6 fios – Resolução 24 Bits , 5VDC , Rohs | |
| FL4003 | 04 Saídas Analógicas +/-5V, +/-10V,+5V,+10V,0-20mA,4-20mA – Resolução 16Bits | 9243 |
| FL3103 | 04 Entradas Analógicas PT100, PT500, PT1000 – Resolução 24 Bits. Precisão 0.1C | 9241 |
| FL3203 | 04 Entradas Termopar Tipo B,E,J,K,N,R,s e T – Resolução 24 Bits. Precisão 0.1C | 9242 |
| FL5005 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor PNP, 500mA de até 1kHz | 9578 |
| FL5105 | 16 entradas digitais (NPN/PNP), 16 saídas digitais Transistor NPN, 500mA de até 1kHz | 9579 |
| FL7102 | 02 saídas rápidas Pulso 200Khz , Rohs |
Características do Sistema Flexível de I-O
- Flexibilidade e Confiabilidade: O sistema INVT Flex é equipado com módulos de sinal avançados que permitem a fácil implantação de soluções personalizadas, garantindo alta confiabilidade e desempenho.
- Compatibilidade com principais protocolos de mercado: Com suporte a redes de comunicação EtherCAT, EtherNET-IP e PROFINET o sistema de remotas oferece alta velocidade de transmissão de dados e baixa latência, ideal para aplicações industriais exigentes.
- Economia de Espaço: O design compacto dos módulos de remotas Flexiveis permite uma economia significativa de espaço no gabinete, facilitando a organização e a manutenção dos sistemas de controle.
- Alta Capacidade de I/O: Com capacidade de até 1024 I/Os por cabeça de rede, o sistema remota INVT Flex proporciona uma solução robusta e escalável para projetos de automação de grande porte.
Vantagens do Sistema Remotas Flexíveis
- Robustez e Desempenho: A alta capacidade de I/O e a compatibilidade com EtherCAT garantem um sistema robusto, capaz de lidar com grandes volumes de dados e operações complexas com alta velocidade de processamento.
- Flexibilidade de Configuração: A modularidade do sistema permite a adição ou remoção de módulos conforme necessário, adaptando-se facilmente às mudanças nas demandas de produção.
- Eficiência Espacial: O design compacto dos módulos economiza espaço no gabinete, permitindo uma instalação mais organizada e eficiente.
- Desenvolvimento de Soluções Personalizadas: A flexibilidade e a capacidade de personalização do sistema Remotas Flexíveis ajudam a desenvolver soluções mais competitivas, atendendo às necessidades específicas de cada aplicação.
Exemplo de Aplicações com as Remotas Flexíveis
O sistema de E/S de Remotas da Série Flex é ideal para uma ampla gama de aplicações industriais, incluindo:
- Automação de Processos: Monitoramento e controle de processos industriais complexos, garantindo precisão e eficiência operacional.
- Indústria Manufatureira: Integração de máquinas e equipamentos em linhas de produção, melhorando a produtividade e a qualidade do produto final.
- Energia e Utilidades: Monitoramento e controle de sistemas de energia, água e outras utilidades, assegurando a eficiência e a confiabilidade dos serviços.
- Indústria Alimentícia e Farmacêutica: Controle rigoroso de processos de produção, garantindo conformidade com normas de qualidade e segurança.
Tenha uma empresa especialista e com mais de 35 anos de mercado como aliada
As remotas Flexíveis de E/S da INVT é uma solução versátil e eficiente para a automação industrial. Com suporte a redes EtherCAT, ProfiNET, EtherNET-IP e alta capacidade de I/O e um design compacto, as remotas INVT oferece a flexibilidade e a robustez necessárias para desenvolver soluções personalizadas e competitivas.
Para mais informações ou para agendar uma demonstração, entre em contato com a Kalatec Automação. Estamos prontos para ajudar a levar sua automação industrial ao próximo nível.
Conheça também as essa soluções KALATEC para Motion Control com os CLPs avançados e Servos Motores .
